Общая информация
1. В системе электрооборудования кузова функционируют три главных модуля управления:
- а) Центральный электронный модуль (СЕМ), управляющий работой фар, противотуманных фонарей и фар, стеклоомывателей лобового и заднего стекла, стоп-сигналов, стеклоомывателей фар (если предусмотрены), центрального замка, иммобилайзера, регулировкой направления света фар, указателями поворотов, информационной системой непросматриваемых зон, «вежливым» освещением, задними стеклоподъемниками, топливным насосом, стартером, ГУР с прогрессивной характеристикой, подогревом сидений, а также клаксоном. Этот блок участвует также в обмене информацией между высокоскоростной и низкоскоростной мультиплексными шинами данных. Соответственно, он обрабатывает сигналы от большинства датчиков автомобиля, следит за актюаторами и модулями управления. Поскольку модуль СЕМ обменивается информацией со всеми остальными модулями, он содержит встроенную систему диагностики и хранит коды неисправности. В модуле СЕМ хранится также идентификационная информация об автомобиле код VIN, данные о конструкции и опционном оборудовании. Если модуль СЕМ требует замены, вся хранящаяся в нем информация должна быть перенесена в память нового модуля при его установке.
- б) Верхний электронный модуль управления (UEM) управляет работой сирены системы противоугонной сигнализации, люка в крыше, датчика поперечного ускорения, датчика дождя, внутренним потолочным освещением, освещением багажного отделения (модели V70), подсветкой в зеркальце противосолнечного козырька, автоматическим затемнением салонного зеркала заднего обзора и системой напоминания о непристегнутых ремнях безопасности. Модуль UEM обменивается данными непосредственно с модулем СЕМ через информационную шину данных CAN.
- в) Задний модуль электронного управления (НЕМ) управляет определенными функциями системы противоугонной сигнализации, центрального замка, направлением света ксеноновых фар, следит за уровнем топлива, подогревом фильтра дизельного топлива, задними противотуманными фонарями, третьим стоп-сигналом, обогревом заднего стекла, электрическими подголовниками, подсветкой багажного отделения (только модели S8O) и системой парктроник (если таковая предусмотрена). Модуль НЕМ обменивается данными непосредственно с модулем СЕМ через информационную шину данных CAN.
Снятие центрального модуля управления (СЕМ)
Примечание: Если модуль СЕМ требует замены, вся хранящаяся в нем информация должна быть перенесена в память нового модуля при его установке. Эту операцию может выполнить специалист дилерского или иного автосервиса, где есть специализированное оборудование.
2. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А.
Модели выпуска до 2004 года включительно
3. Отверните два винта и, потянув вниз и назад, снимите надклеенную (над педалями) панель с лицевой панели.
4. Раскройте кронштейн крепления, отклоните основание модуля СЕМ назад и выньте его вниз с лицевой панели (см. рис.).

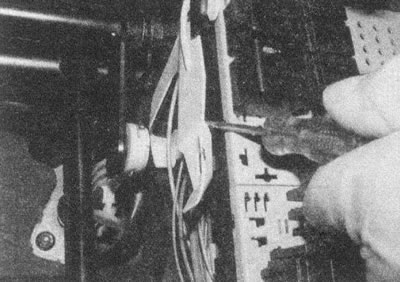

Рис. 7.4. Откройте кронштейн крепления, отклоните основание модуля СЕМ назад и выньте его вниз с лицевой панели
5. Отверните винт и отсоедините разъем проводки модуля. Постарайтесь не повредить контакты разъема.
6. Наклейте бирки и выньте реле, установленные в модуле СЕМ.
7. Освободите защелку сзади коробки и выньте из нее модуль.
Модели выпуска 2005 года
8. Снимите мотор с приводом стеклоочистителей лобового стекла, как описано в параграфе 16.
9. Слева от полости мотора освободите защелки, снимите крышку, навесьте на разъемы бирки, отверните винты крепления и отсоедините разъемы от модуля СЕМ (см. рис.).

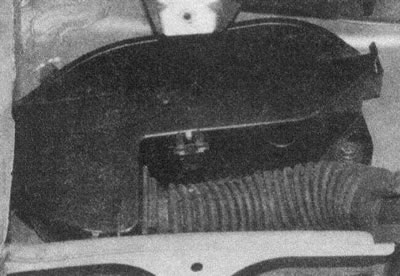

Рис. 7.9, а. Слева от полости мотора освободите защелки, снимите крышку...

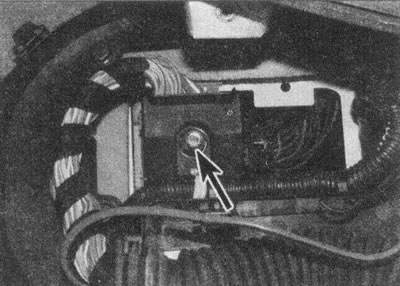

Рис. 7.9, б. ...навесьте на разъемы бирки, отверните винты крепления и отсоедините разъемы от модуля
10. Отверните два винта и, потянув вниз и назад, снимите надклеенную (над педалями) панель с лицевой панели.
11. Навесьте бирки и отсоедините от модуля разъемы проводки.
12. Отверткой раскройте кронштейн и выньте из него модуль (см. рис. 7.4).
13. Запомните места установки и снимите с модуля СЕМ предохранители.
Снятие верхнего модуля управления (UEM)
14. Модуль UEM встроен в зеркало заднего обзора, заменяется целиком, общим узлом, как описано в главе 11.
Снятие заднего модуля управления (REM)
15. Выключите зажигание и снимите левую боковую панель обивки багажного отделения (см. параграф 26 главы 11).
16. Поднимите защелку и выньте интегрированный блок предохранителей/реле (см. рис.).

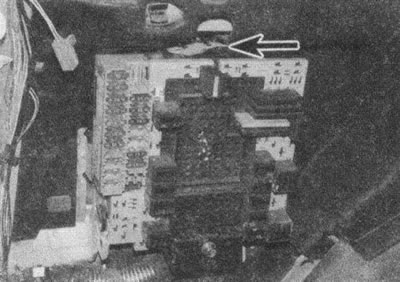

Рис. 7.16. Поднимите защелку и выньте интегрированный блок предохранителей/реле
17. Отверните винт и отсоедините разъем проводки модуля (см. рис.). Постарайтесь не повредить контакты разъема.

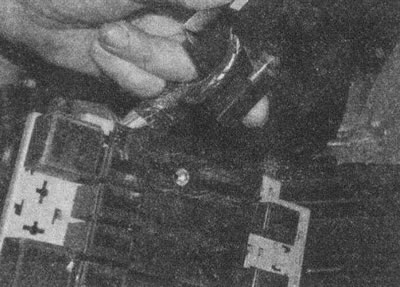

Рис. 7.17. Отверните винт и отсоедините разъем проводки модуля
18. Наклейте бирки и выньте из модуля установленные в нем реле.
19. Освободите защелку сзади модуля и выньте его из коробки.
Установка — все модели
20. Установка — обратная процедура. Будьте предельно аккуратны, не повредите хрупкие контакты разъемов.
