Снятие
1. Чтобы установить шпиндель в исходное положение, включите стеклоочиститель и выключите его.
2. Снимите поводки, как описано в параграфе 15.
3. Снимите пластиковые пистоны и снимите угловые накладки под лобовым стеклом (см. рис.).

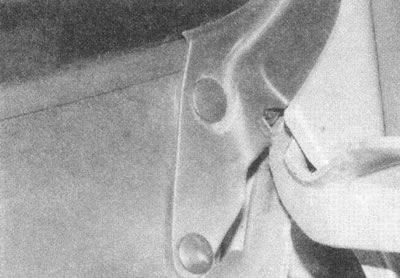

Рис. 16.3. Снимите пластиковые пистоны и снимите угловые накладки под лобовым стеклом
4. Протолкните внутрь центральные штифты и выньте пластиковые заклепки крепления декоративной панели передка (см. рис.).

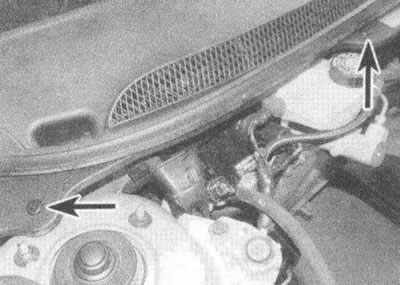

Рис. 16.4. Протолкните внутрь центральные штифты и выньте пластиковые заклепки крепления декоративной панели передка (стрелки)
5. Отсоедините разъем проводки мотора стеклоочистителя, отверните болты крепления и снимите привод/раму (см. рис.).

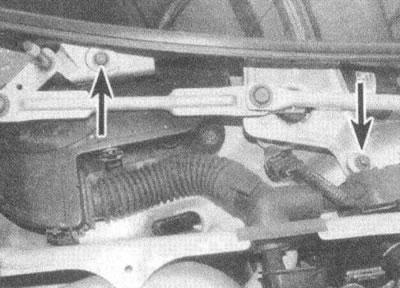

Рис. 16.5. Отверните болты крепления (указаны стрелками) и снимите привод/раму
6. Заметьте положение кривошипа мотора по отношению к раме, отверните гайку и снимите кривошип с мотора.
Источник доступен на веб-сайте AutoInstruction.ru
7. Отверните три болта крепления мотора и снимите мотор с рамы. Рама, рычаги и тяги заменяются только в сборе, отдельно в запасные части не поставляются.
Установка
8. Установите мотор на раму и закрепите тремя болтами.
9. Если устанавливаете новый мотор, временно подключите к нему разъем проводки, включите питание и выключите его, чтобы установить шпиндель в исходное положение.
10. Наденьте кривошип на шпиндель мотора, совместив предусмотрительно нанесенные метки. Удерживая кривошип рожковым ключом, заверните и затяните гайку.
11. Если устанавливается новая рама, подайте и отключите питание от мотора, как описано выше, затем установите кривошип на шпиндель, так чтобы он был параллелен рычагу тяги.
12. Дальнейшая установка — обратная процедура.
