Фронтальный громкоговоритель
1. Аккуратно поддев, снимите узел решетки/обрамления дисплея сверху лицевой панели (см. рис.).
Рис. 20.1, а. Аккуратно поддев, снимите решетку...
Рис. 20.1, 6. ...или снимите узел решетки/обрамления дисплея сверху лицевой панели
2. Отвернув винты, снимите громкоговоритель/дисплей вверх (см. рис.). Отсоедините проводку и снимите громкоговоритель.

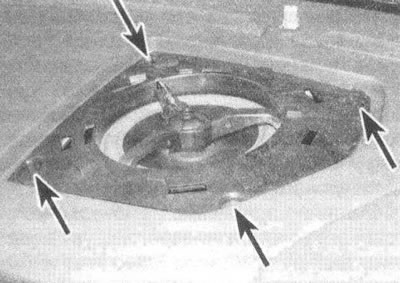

Рис. 20.2. Отвернув винты, снимите громкоговоритель/дисплей вверх
3. Установка — обратная процедура. Проследите за правильной установкой громкоговорителя в проеме.
Дверной громкоговоритель
4. Снимите панель обивки двери, как описано в главе 11.
5. Высверлите заклепки крепления громкоговорителя к раме двери (см. рис.).

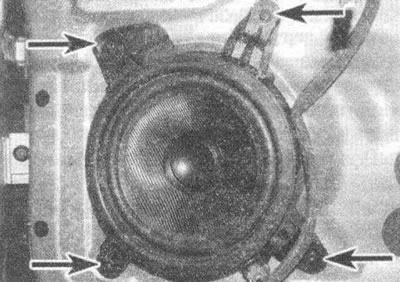

Рис. 20.5. Высверлите заклепки крепления громкоговорителя к раме двери
6. Снимая громкоговоритель, отсоедините разъем проводки.
7. Чтобы снять высокочастотный громкоговоритель, освободите защелки (см. рис.).
Рис. 20.7. Чтобы снять высокочастотный громкоговоритель, освободите защелки
8. Установка — обратная процедура.
Громкоговоритель на задней стойке
9. Начав с нижнего края, аккуратно поддевая, снимите решетку громкоговорителя с накладки стойки (см. рис. 8.45).
10. Вытяните красный язычок, затем освободите защелку и выньте громкоговоритель, отсоединяя попутно проводку (см. рис. 8.46, а и 8.46, б).
11. Установка — обратная процедура.
Громкоговоритель на задней полке
12. Снимите заднюю полку, как описано в параграфе 26 главы 11.
13. Отсоедините разъем проводки громкоговорителя.
14. Отверните два винта перед громкоговорителем и снимите его (см. рис.).

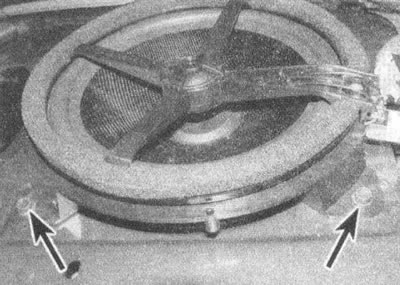

Рис. 20.14. Отверните два винта (указаны стрелками) и снимите задний громкоговоритель
15. Установка — обратная процедура.
