Примечание: Перед началом работ прочтите предупреждения в параграфе 23.
Водительская подушка безопасности
Снятие
1. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А. Обождите не менее 10 минут, чтобы конденсаторы системы успели разрядиться.
2. На моделях V70 отверните винты Torx крепления подушки к рулевому колесу. Винты находятся с двух сторон рулевого колеса (см. рис.).

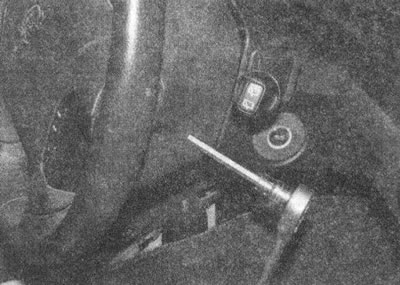

Рис. 24.2. На моделях V70 отверните винты Torx крепления подушки к рулевому колесу с двух сторон
3. На моделях S80 вставьте отвертку с плоским жалом через отверстия сзади рулевого колеса, поднимите ручку отвертки и освободите с двух сторон пружинные крепления (см. рис.).

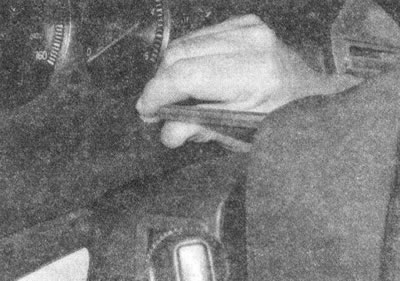

Рис. 24.3, а. На моделях S80 вставьте отвертку с плоским жалом через отверстия сзади рулевого колеса...

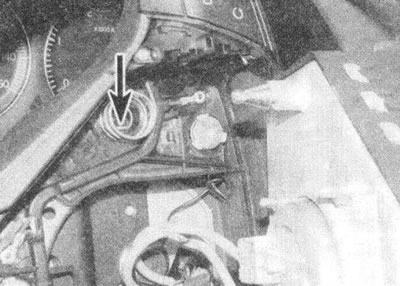

Рис. 24.3, б. ...и освободите с двух сторон пружинные крепления
(Источник расположен на веб-ресурсе: Autoinstruction.ru)
4. На всех моделях верните рулевое колесо в положение прямолинейного движения.
5. Снимите модуль подушки с рулевого колеса, отсоедините разъем(ы) проводки (см. рис.) и положите подушку в безопасное место.

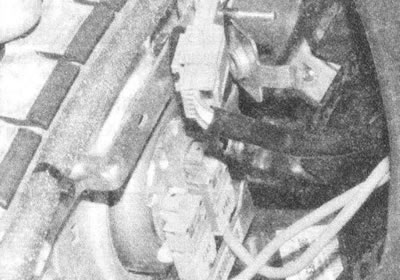

Рис. 24.5, а. Снимите модуль подушки с рулевого колеса

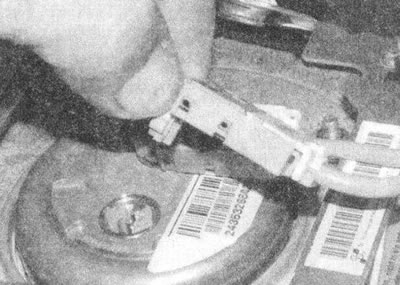

Рис. 24.5, б. ...сожмите боковые защелки и отсоедините разъем(ы) проводки
Внимание: Храните подушку в безопасном месте, механизмом вниз, предохраняя таким образом ее и себя от случайного срабатывания. Не делайте попыток ремонта подушки и не подавайте на нее питание. Не используйте сработавшие подушки или имеющие очевидные повреждения.
6. Отверните винт фиксации контактного узла от рулевого колеса, затем вставьте его в отверстие, указанное на рисунке, чтобы заблокировать (см. рис.). Если после блокировки рулевое колесо повернуть — спиральный контакт будет поврежден; не следует вращать рулевое колесо.

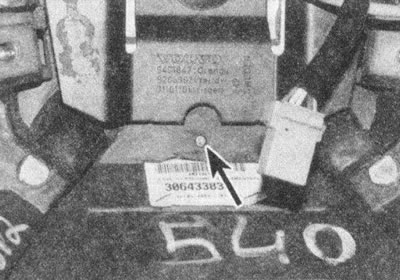

Рис. 24.6, а. Отверните винт фиксации контактного узла от рулевого колеса...

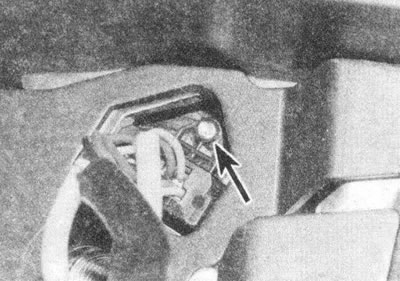

Рис. 24.6, б. ...затем вставьте его в отверстие, указанное на рисунке, чтобы заблокировать узел
Установка
7. Разблокируйте контактный блок, вынув винт. Храните винт в нижней части рулевого колеса, вернув его на свое место.
8. Установите подушку на рулевое колесо, подключив разъем проводки, проследив, чтобы он плотно был прижат к выводу и не был пережат.
9. Опустите подушку на рулевое колесо, заверните винты крепления, затянув их предписанным моментом.
10. Убедитесь в том, что в салоне автомобиля никого нет. Включите зажигание, затем подключите аккумулятор. Выключите зажигание, затем снова его включите — лампочка SRS должна зажечься, затем должна погаснуть через 7 секунд.
Спиральный контакт водительской подушки
Снятие
11. Снимите подушку безопасности, как описано выше. Снимите рулевое колесо, как описано в главе 10.
12. Стараясь не повернуть контактный узел, отверните четыре винта крепления и снимите его с узла подрулевых переключателей. Отсоедините разъем проводки (см. рис.).

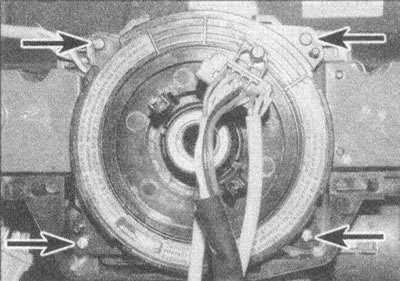

Рис. 24.12. Отверните четыре винта крепления (указаны стрелками) и снимите его с узла подрулевых переключателей
Установка
13. Если устанавливаете новый узел, разрежьте транспортировочный пластиковый хомут, предотвращающий узел от проворачивания.
14. Новая катушка поставляется в отцентрированном состоянии. Если это не так или есть подозрение, что центр потерян, действуйте следующим образом. Аккуратно разверните катушку по часовой стрелке до упора, затем отверните ее назад на два оборота. Продолжайте вращение до тех пор, пока выступ не установится в положение «1 час». На более поздних моделях в окошке контактного узла должна быть видна желтая метка (см. рис.). Заблокируйте катушку в этом положении, ввернув блокировочный винт, расположенный на пластиковом хомуте.

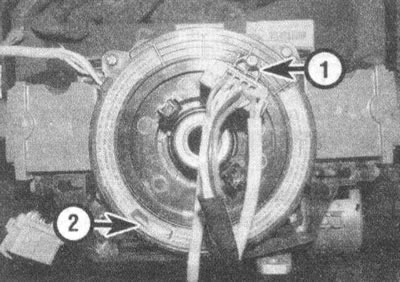

Рис. 24.14. Продолжайте вращение, пока выступ (1) не установится в положение «1 час». На более поздних моделях в окошке контактного узла должна быть видна желтая метка (2)
15. Установите узел на рулевую колонку и надежно затяните винты крепления.
16. Установите рулевое колесо, как описано в главе 10, и узел подушки, как описано выше.
Пассажирская подушка безопасности
Снятие
17. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А. Обождите не менее 10 минут, чтобы конденсаторы системы успели разрядиться.
18. Снимите всю лицевую панель, как описано в главе 11.
19. Отверните винт крепления, открепите и снимите воздуховод, проходящий снизу под лицевой панелью (см. рис.).

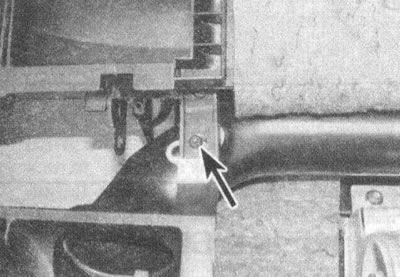

Рис. 24.19. Отверните винт крепления, открепите и снимите воздуховод, проходящий снизу под лицевой панелью
20. Отверните 6 гаек крепления и снимите подушку с автомобиля (см. рис.).

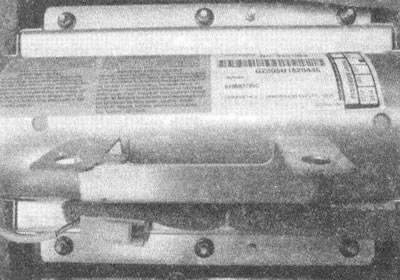

Рис. 24.20. Отверните 6 гаек крепления
Установка
21. Установка — обратная процедура.
22. Убедитесь в том, что в салоне автомобиля никого нет. Включите зажигание, затем подключите аккумулятор. Выключите зажигание, затем снова его включите, лампочка SRS должна зажечься, затем должна погаснуть через 7 секунд.
Блок управления подушками безопасности
Снятие
23. Отсоедините провод от отрицательной клеммы аккумулятора, как это описано в главе 5А. Обождите не менее 10 минут, чтобы конденсаторы системы успели разрядиться.
24. Снимите центральную консоль, как описано в главе 11.
25. Освободите защелку и отсоедините разъем проводки.
26 Запомните, как установлен блок, и отверните 3 винта крепления. Снимите блок (см. рис.).

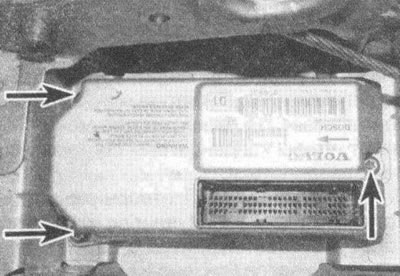

Рис. 24.26. Запомните, как установлен блок, и отверните 3 винта крепления (указаны стрелками)
Установка
27. Установка — обратная процедура. Модуль должен быть установлен стрелкой на его поверхности, направленной вверх.
28. Убедитесь в том, что в салоне автомобиля никого нет. Включите зажигание, затем подключите аккумулятор. Выключите зажигание, затем снова его включите - лампочка SRS должна зажечься, затем должна погаснуть через 7 секунд.
Боковые подушки безопасности
29. Эти подушки встроены в передние сиденья, чтобы их снять, потребуется снять обивку сиденья. Эта операция вне возможностей автолюбителя, обратитесь в дилерский или иной специализированный автосервис.
Датчик бокового удара
Снятие
30. Датчики установлены в стойке «Б» (между передней и задней дверями) и в стойке «В».
31. Снимите накладку стойки, как описано в параграфе 26 главы 11.
32. Освободите фиксаторы и отсоедините от датчика разъем проводки (см. рис.).

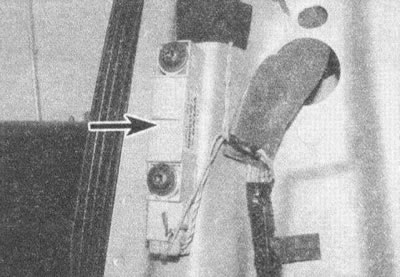

Рис. 24.32, а. Освободите фиксаторы...

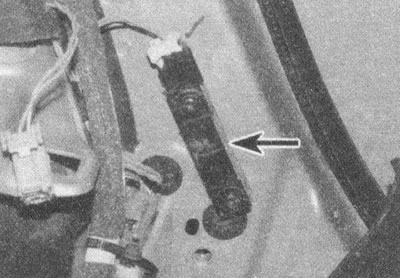

Рис. 24.32, б. ...и отсоедините от датчика разъем проводки
33. Отверните винты крепления и снимите датчик.
Установка
34. Установите датчик на стойку и затяните винты крепления предписанным моментом. Подсоедините разъем проводки.
35. Установка остальных компонентов — обратная процедура.
Надувная занавеска безопасности
36. Для снятия этих устройств требуется снятие потолка. Эта процедура выходит за пределы возможностей автолюбителя, но выполняется специалистами дилерского или иного специализированного автосервиса (специалистами по обивке салона — «арматурщиками»).
