Снятие
1. Выключите зажигание и выньте ключ из замка зажигания. Это нужно для того, чтобы случайно не сработала подушка безопасности. Обождите не менее минуты, чтобы накопившаяся в схеме электроэнергия разрядилась.
Передние двери — модели S80
2. Аккуратно поддев отверткой, снимите обрамление внутренней ручки двери и обрамление наружного зеркала заднего вида (см. рис.).

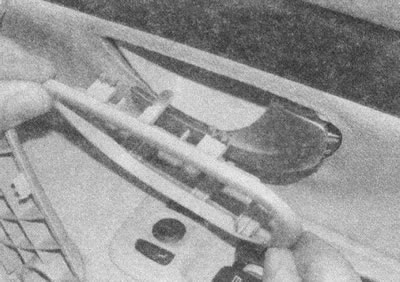

Рис. 10.2, а. Аккуратно поддев отверткой, снимите обрамление внутренней ручки двери...

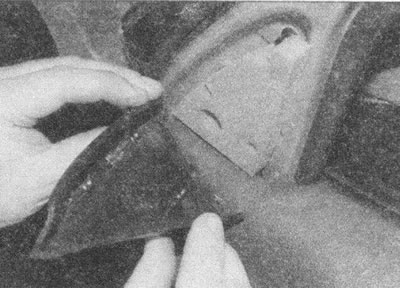

Рис. 10.2, 6. ...и обрамление наружного зеркала заднего вида
3. Снимите заглушку винта крепления подлокотника двери и выверните винт Тогх (см. рис.).

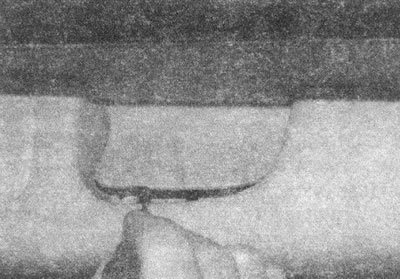

Рис. 10.3, а. Снимите заглушку виита крепления подлокотника двери...

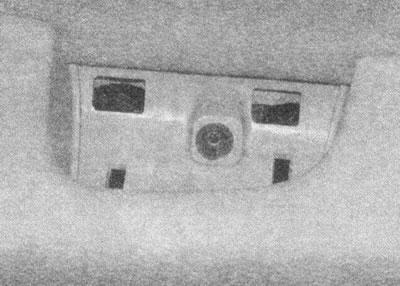

Рис. 10.3, 6. ...и выверните винт Тогх
Передние двери — модели V70
4. Аккуратно снимите треугольную накладку зеркала с его опоры (см. рис. 10.2, 6).
5. Аккуратно поддев отверткой, снимите нижний край обрамления дверной ручки, снимите его с панели и отверните два винта Тогх, которые стали теперь доступны (см. рис.).

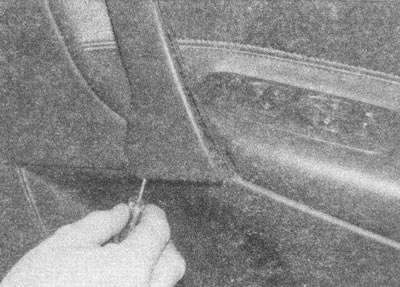

Рис. 10.5, а. Аккуратно поддев отверткой, снимите нижний край обрамления дверной ручки, снимите его с панели...

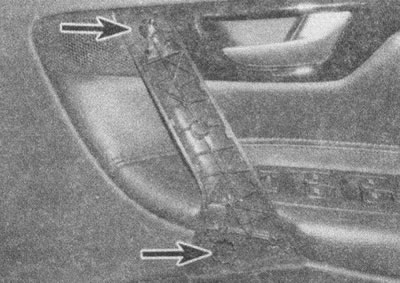

Рис. 10.5, 6. ...и отверните два винта (указаны стрелками) Тогх, которые стали теперь доступны
Передние двери — все модели
6. Теперь панель обивки двери удерживается только пластиковыми пистонами вдоль основания и переднего/заднего края панели. Протолкните сердечники пистонов внутрь, затем, аккуратно поддевая каждый пистон шпателем, отсоедините обивку с пистонами от двери (см. рис.).

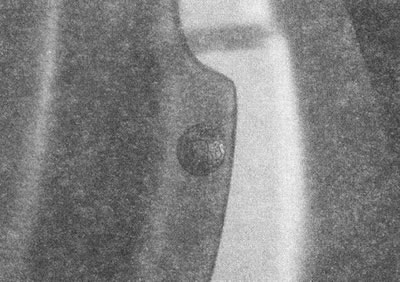

Рис. 10.6. Протолкните сердечники пистонов внутрь, затем, аккуратно поддевая каждый пистон шпателем, отсоедините обивку от двери
7. Снимите панель обивки, проведя через ее отверстие кнопку фиксатора, так чтобы получить доступ ко всем разъемам проводки, находящимся за ней. Навесив бирки, отсоедините разъемы проводки от переключателей управления стеклоподъемниками, зеркалом и центральным замком.
8. Освободите фиксаторы и отсоедините от внутренней ручки трос (если предусмотрен) (см. рис. 10.11, 6).
Задние двери
9. Снимите заглушку винта крепления подлокотника двери и выверните винт в углублении (см. рис.).

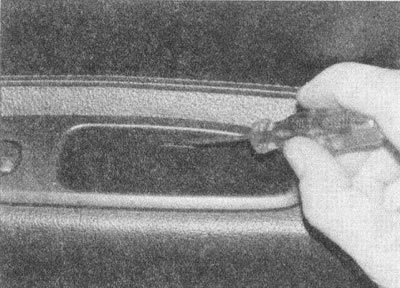

Рис. 10.9. Снимите заглушку винта крепления подлокотника двери и выверните винт в углублении
10. Протолкните сердечники пистонов внутрь, затем, аккуратно поддевая каждый пистон шпателем, отсоедините обивку с пистонами от двери (см. рис.).

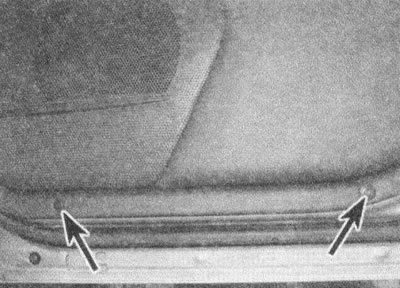

Рис. 10.10. Протолкните сердечники пистонов внутрь, затем, аккуратно поддевая каждый пистон шпателем, отсоедините обивку от двери
11. Снимите панель обивки с рамы двери, разведите фиксаторы и отсоедините трос управления от внутренней дверной ручки (см. рис.). Снимая панель, отсоедините разъемы проводки.

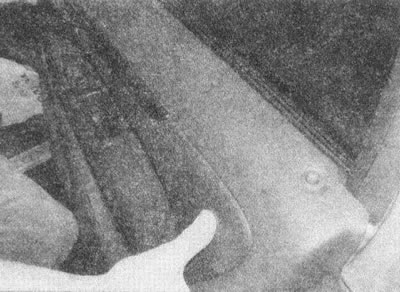

Рис. 10.11, а. Снимите панель обивки с рамы двери...

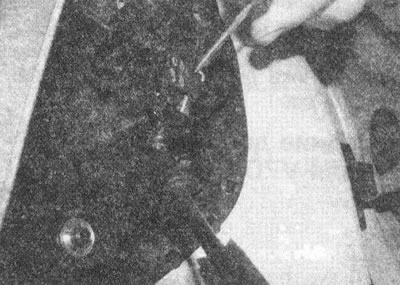

Рис 10.11, 6. ...разведите фиксаторы и отсоедините трос управления от внутренней дверной ручки
Установка
12. Установка — обратная процедура. Сломанные пистоны замените новыми. Проверяйте работоспособность всех выключателей до установки панели.
