Стеклоподъемник/мотор передней двери
Снятие — модели V80
1. Опустите стекло примерно наполовину.
2. Снимите панель обивки двери, как описано в параграфе 10. Скальпелем аккуратно отделите мембрану (см. рис. 11.1).
Примечание: Если снятию мембраны мешает приклепанный кронштейн, высверлите заклепки и снимите мембрану, протянув ее через кронштейн.
3. Снимите пластиковую крышку с внутренней дверной панели, чтобы получить доступ к рычагу переднего стеклоподъемника (см. рис.).

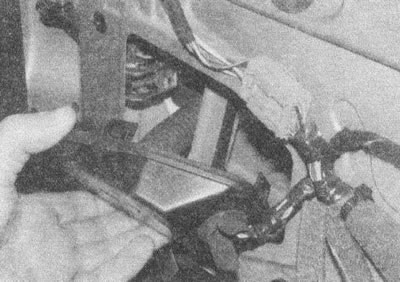

Рис. 12.3. Снимите пластиковую крышку с внутренней дверной панели
4. Отожмите два фиксатора и отверткой отделите шарниры рычага стеклоподъемника от желоба стекла (см. рис.).

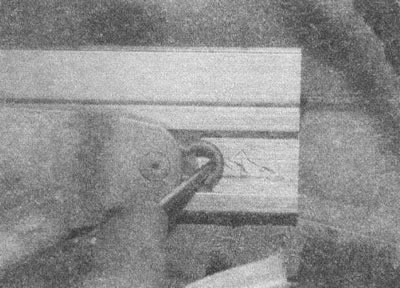

Рис. 12.4. Отожмите два фиксатора и отверткой отделите шарниры рычага стеклоподъемника от направляющих стекла
5. Поднимите стекло и закрепите его к дверной раме скотчем.
Снятие — модели S80
6. Снимите опускное стекло, как описано далее в настоящем параграфе.
Снятие — все модели
7. Высверлите четыре заклепки и, разворачивая, снимите узел стеклоподъемника с двери (см. рис. 12.9). Снимая, отсоедините разъем проводки мотора.
8. Если требуется, отверните винты и отделите мотор от стеклоподъемника.
Установка
9. Установка — обратная процедура, потребуются новые заклепки (см. рис.). Перед эксплуатацией следует отрегулировать стекло в следующем порядке: вручную полностью опустите стекло, затем полностью поднимите его. На всех моделях выпуска с 2003 модельного года стекло автоматически опустится примерно на 10 см и затем полностью закроется.

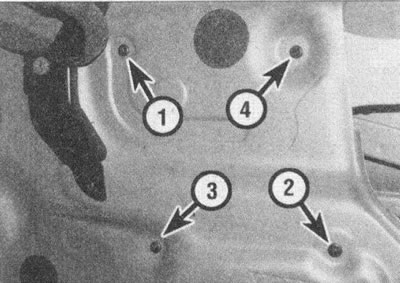

Рис. 12.9. Заклепки стеклоподъемника устанавливаются в указанном последовательности
Стеклоподъемник/мотор задней двери
Снятие
10. Опустите стекло примерно наполовину.
11. Снимите панель обивки двери, как описано в параграфе 10. Скальпелем аккуратно отделите мембрану (см рис. 11.1).
Примечание: Если снятию мембраны мешает приклепанный кронштейн, высверлите заклепки и снимите мембрану, протянув ее через кронштейн.
12. Аккуратно высверлите две заклепки или выверните два болта (смотря что установлено) крепления стеклоподъемника к желобу, поднимите стекло и закрепите его скотчем к двери (см. рис.).

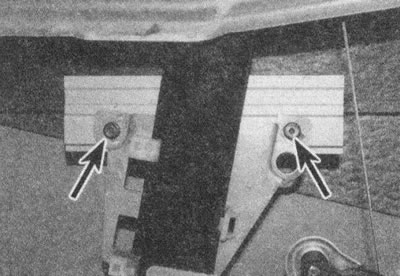

Рис. 12.12. Высверлите две заклепки (указаны стрелками) крепления желоба к стеклоподъемнику
13. Стеклоподъемник крепится к раме двери двумя заклепками внизу и одной гайкой наверху (см. рис.). Высверлите заклепки, отверните гайку и снимите стеклоподъемник. Снимая, отсоедините разъем проводки.
(Информация представлена на сайте www.Autoinstruction.ru)

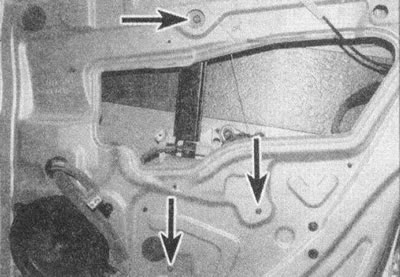

Рис. 12.13. Стеклоподъемник крепится к раме двери двумя заклепками внизу и одной гайкой наверху
14. В момент написания не было ясности в вопросе поставок в запасные части отдельно электромотора. Обратитесь за помощью к дилеру Volvo или специалисту-электрику.
Установка
15. Установка — обратная процедура. Проверяйте работоспособность стеклоподъемника до установки панели обивки.
Опускное стекло передней двери
Снятие
16. Опустите стекло примерно наполовину.
17. Снимите панель обивки двери, как описано в параграфе 10. Скальпелем аккуратно отделите мембрану (см. рис. 11.1).
Примечание: Если снятию мембраны мешает приклепанный кронштейн, высверлите заклепки и снимите мембрану, протянув ее через кронштейн.
18. Аккуратно поддев, снимите верхний уплотнитель двери (см. рис.).

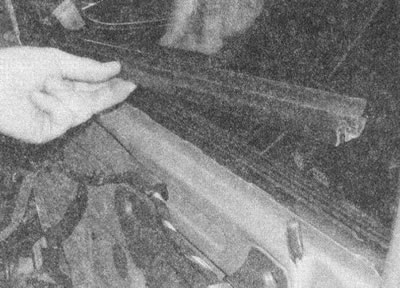

Рис. 12.18. Аккуратно поддев, снимите верхний уплотнитель двери
19. Снимите пластиковую крышку в передней части двери, отожмите два фиксатора и отверткой отделите шарниры стеклоподъемника от желоба стекла (см. рис. 12.3 и 12.4).
20. Сначала поднимите передний край стекла, выведите его вверх и наружу, сняв с двери. Снимите пластиковые вставки с желобов стекла (см. рис.).

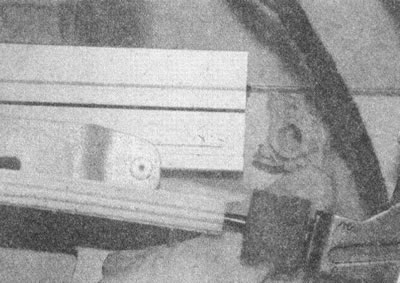

Рис. 12.20, а. Снимите пластиковые вставки с желоба стекла...

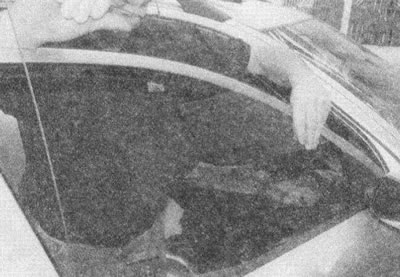

Рис. 12.20, 6. ...поднимите передний край стекла, выведите его вверх и наружу, сняв с двери
Установка
21. Установка — обратная процедура.
Опускное стекло задней двери
Снятие
22. Опустите стекло примерно наполовину.
23. Снимите панель обивки двери, как описано в параграфе 10. Скальпелем аккуратно отделите мембрану (см. рис. 11.1).
Примечание: Если снятию мембраны мешает приклепанный кронштейн, высверлите заклепки и снимите мембрану, протянув ее через кронштейн.
24. Аккуратно поддев, снимите верхний уплотнитель двери (см. рис.).

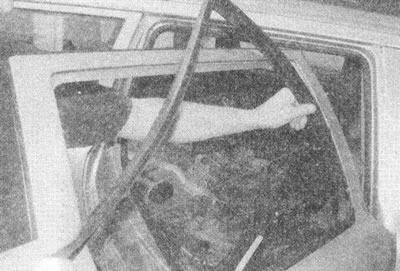

Рис. 12.24. Аккуратно поддев, снимите верхний уплотнитель двери
25. Отверните винт крепления нижнего края направляющего желоба стекла, освободите пластиковый фиксатор и снимите желоб (см. рис.).

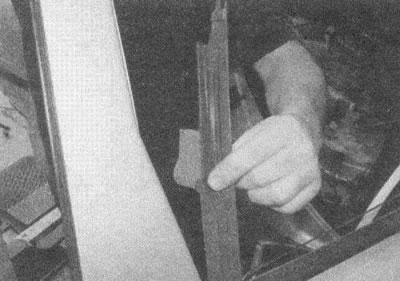

Рис. 12.25. Отверните винт крепления нижнего края направляющего желоба стекла, освободите пластиковый фиксатор и снимите желоб
26. Аккуратно высверлите две заклепки или выверните два болта (смотря что установлено) крепления стеклоподъемника к желобу, поднимите стекло и снимите его с двери (см. рис.).

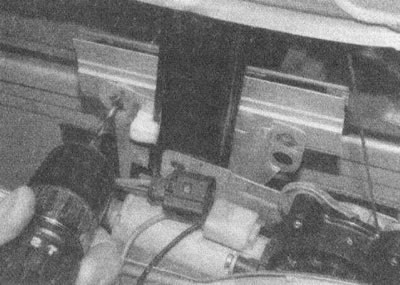

Рис. 12.26, а. Аккуратно высверлите две заклепки...

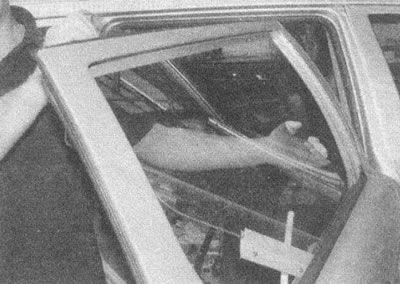

Рис. 12.26, 6. ...или выверните два болта крепления стеклоподъемника к желобу, поднимите стекло и снимите его с двери
