Стекло передней двери
Снимите внутреннюю обивку двери и пластмассовый лист.
Выньте уплотнительные прокладки с внутренних и внешних нижних кромок оконного проема. На некоторых моделях, возможно, придется снимать дверное зеркало (см. далее) для того, чтобы вынуть наружную уплотнительную прокладку.
Отверните задний болт крепления направляющей окна с задней кромки двери, затем осторожно снимите направляющую и выньте ее через отверстие в двери.
Если требуется, отсоедините отрицательный вывод аккумуляторной батареи и провод к выключателю подъема и опускания окна, затем опустите окно таким образом, чтобы канал направляющей на нижней кромке оконного стекла стаз доступным через отверстие в двери.

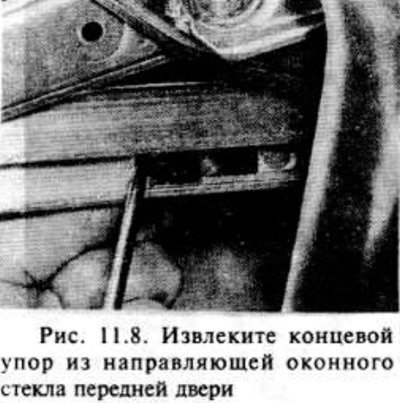

Извлеките пластмассовый концевой упор из направляющей (рис. 11.8).

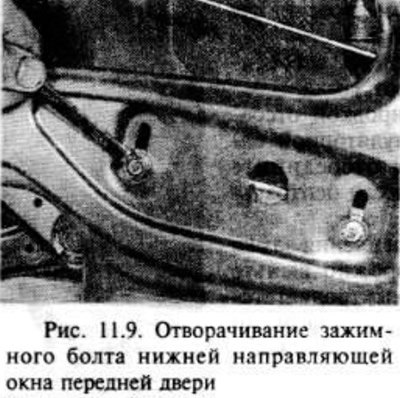

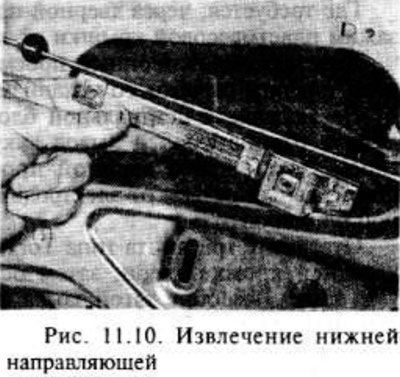

Отверните два болта и снимите нижнюю направляющую с двери (рис. 11.9. 11.10).
Выньте механизм стеклоподъемника, если необходимо, и наклоните оконное стекло вперед так, чтобы его можно было вынуть с наружной стороны двери через оконный проем.
Установка осуществляется в порядке, обратном снятию, однако необходимо отрегулировать угол нижней направляющей с помощью двух винтов так, чтобы добиться плавной работы окна, и установить внутреннюю обивку двери.
Стекло задней двери — модели с кузовом седан и хэтчбек
Полностью опустите окно, затем снимите внутреннюю обивку двери и пластмассовый лист.
Выньте уплотнительные прокладки с внутренних и внешних нижних кромок оконного проема. Отверните верхний болт направляющей.
Через внутреннюю панель (облицовку) двери отверните нижний болт (типа Тогх) крепления направляющей окна, затем выньте направляющую из двери. Если требуется, уплотнительные прокладки можно оставить на направляющей и отвести их в сторону.
Извлеките механизм стеклоподъемника и наклоните оконное стекло вперед так, чтобы его можно было вынуть с наружной стороны двери через оконный проем.
Установка осуществляется в порядке, обратном снятию.
Опускное оконное стекло задней двери — модель с кузовом универсал
Порядок работы такой, как указано в первых двух пунктах предыдущего подраздела.
Снимите механизм стеклоподъемника, как указано ниже.

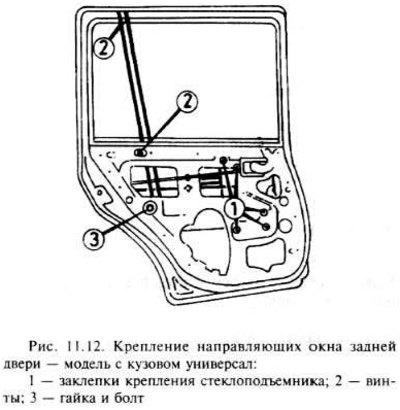

Через верхнюю часть оконного проема снимите два верхних винта крепления направляющей заднего окна.
Через нижнюю часть оконного проема снимите нижний винт крепления направляющей заднего окна, затем снимите болт и гайку, и выньте вверх через оконный проем направляющую окна.
Выньте оконное стекло вверх через оконный проем.
Установка осуществляется в порядке, обратном снятию, однако надо установить механизм стеклоподъемника и внутреннюю обивку двери.
Неподвижное оконное стекло задней двери — модель с кузовом универсал
Снимите опускное стекло, как указано ранее.
Выньте, потянув вперед, неподвижное стекло из обрамления.
Установка осуществляется в порядке, обратном снятию.
Стеклоподъемник передней двери
Опустите стекло примерно наполовину, затем снимите внутреннюю облицовку двери и пластмассовый лист.
Закрепите стекло в полуоткрытом положении, подставив под него деревянный упор таким образом, чтобы он не задевал механизм стеклоподъемника.

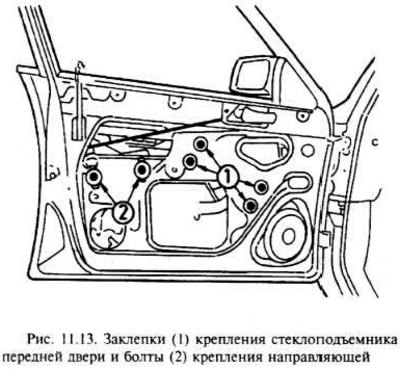

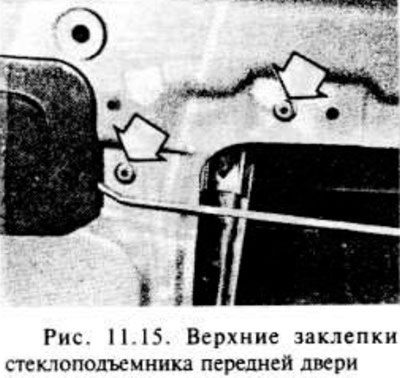

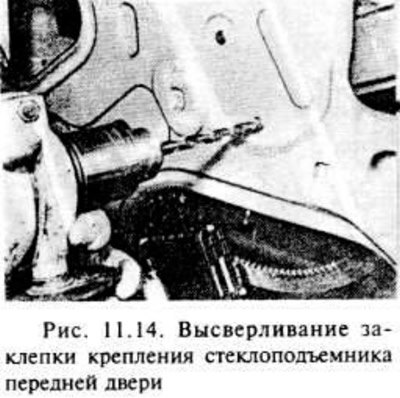

Высверлите четыре заклепки крепления механизма стеклоподъемника к двери с помощью сверла диаметром 8.5 мм (рис. 11.14).
Выньте пластмассовый концевой упор из направляющего окна.
Отверните два болта и снимите нижнюю направляющую окна с двери.
На моделях с электрическим подъемником окон отсоедините отрицательный вывод аккумуляторной батареи, затем отсоедините штепсельный разъем от электродвигателя привода окна.
Осторожно выньте узел стеклоподъемника через проем в двери.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Проверьте правильность установки рычагов стеклоподъемника в направляющих перед его закреплением.
Закрепите узел стеклоподъемника на двери с помощью новых заклепок.
Отрегулируйте угол нижней направляющей с помощью двух винтов таким образом, чтобы обеспечить плавность хода оконного стекла.
Установите внутреннюю облицовку двери.
Стеклоподъемник задней двери

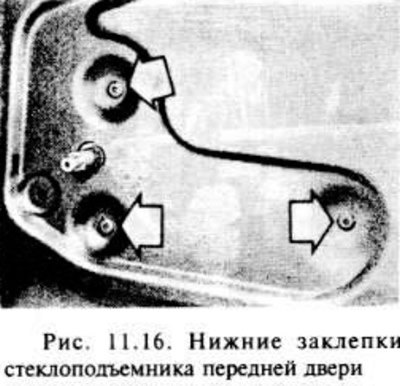

Порядок работы здесь такой, как указано в первых трех пунктах предыдущего подраздела, с учетом того, что узел стеклоподъемника закрепляется пятью заклепками (две верхних и три нижних) (рис. 11.16).
После этого отсоедините отрицательный вывод аккумуляторной батареи (на окнах с электроподъемником) и разъем электродвигателя и снимите стеклоподъемник.
Установка осуществляется в порядке, обратном снятию, с учетом следующего.
Проверьте правильность установки рычага стеклоподъемника в направляющей перед креплением стеклоподъемника к двери.
Закрепите стеклоподъемник на двери с помощью заклепок.
Проверьте работу механизма стеклоподъемника перед установкой облицовки двери, затем установите ее.
