Ручка — модели хэтчбек
Откройте заднюю дверь, затем отверните винты и снимите заднюю отделочную панель двери.
Отверните две гайки, затем ручку с внешней стороны отделите от задней двери. Учтите, что гайки также закрепляют узел цилиндра замка.
Установка осуществляется в порядке, обратном снятию.
Ручка — модели с кузовом универсал и фургон
Порядок работы такой, как указано в первом пункте настоящего раздела.
Снимите узел цилиндра замка задней двери, как указано выше.
Снимите электродвигатель стеклоочистителя задней двери (см. главу 12).
Установка ведется в порядке, обратном снятию.
Замок
Порядок работы такой, как указано в первом пункте настоящего раздела.
Через проем в задней двери отсоедините тяги рычагов от замка.
Отверните винты (три — на модели хэтчбек, четыре — на модели универсал) и выньте замок.
(Смотрите оригинал на указанном сайте: AutoInstruction.ru)
Установка осуществляется в порядке, обратном снятию, однако, если необходимо, отрегулируйте положение защелки замка на кузове, чтобы он работал удовлетворительно.
Цилиндр замка
Снимите винты и заднюю отделочную панель задней двери.

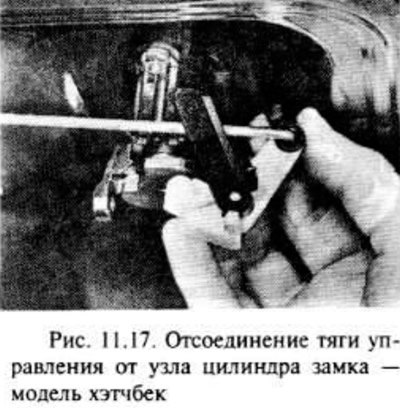

Отсоедините тягу управления от узла цилиндра замка (рис. 11.17).

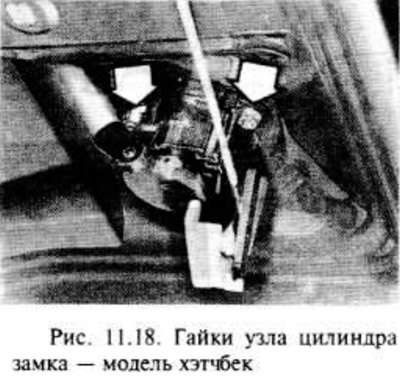

Отверните две гайки и снимите узел цилиндра замка. Имейте в виду, что на моделях хэтчбек эти же гайки закрепляют ручку задней двери (рис. 11.18).
Для узла цилиндра замка запасные детали не поставляются и в случае их поломки узел заменяют полностью.
Установка осуществляется в порядке, обратном снятию.
Защелка замка
Защелка замка привинчивается к нижней панели кузова.
Если требуется, отверните винты и снимите заднюю отделочную панель багажного отделения для доступа к болтам защелки замка.
Перед снятием защелки отметьте се положение, чтобы затем поставить ее на прежнее место.

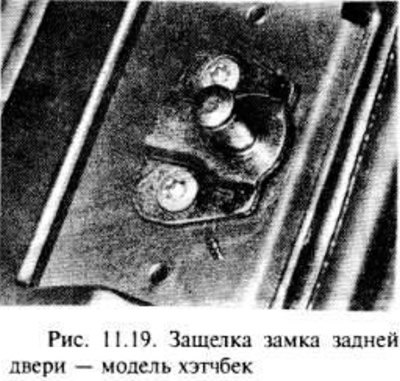

Для снятия защелки необходимо просто отвернуть винты (рис. 11.19).
Установка осуществляется в порядке, обратном снятию, однако, если надо, отрегулируйте положение защелки для удовлетворительного закрывания двери.
