Внутренняя дверная ручка
Снимите внутреннюю отделочную панель двери.

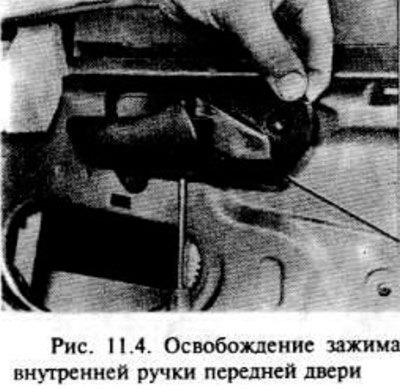

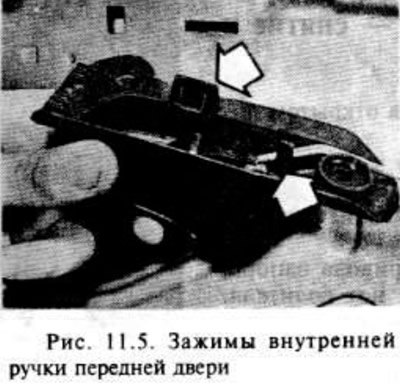

С помощью отвертки осторожно освободите зажимы и вытащите узел ручки из двери, отсоедините поводок и выньте узел (рис. 11.4, 11.5).
Установка осуществляется в порядке, обратном снятию, однако надо проверить работу механизма перед установкой внутренней обивки двери.
Наружная ручка передней двери
Снимите внутреннюю отделочную панель двери и оттяните пластмассовый лист для обеспечения доступа к ручке.

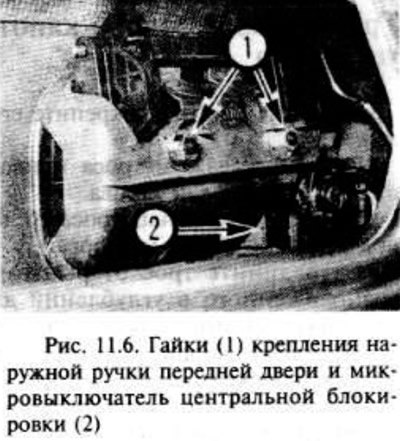

Отверните две гайки крепления внешней ручки двери (рис. 11.6).
Если требуется, отсоедините зажим микровыключателя центральной блокировки от задней кромки узла наружной ручки.
Отсоедините два нижних зажима, затем осторожно выньте наружную пластмассовую секцию узла наружной ручки двери и отсоедините привод.
Вытащите внутреннюю секцию сборки наружной ручки с внутренней стороны двери и отсоедините тягу рычажного механизма цилиндра замка.
Установка осуществляется в порядке, обратном снятию, однако необходимо проверить работу механизма перед установкой внутренней панели двери, затем установить отделочную панель.
Наружная ручка задней двери — модели с кузовом седан и хэтчбек
Снимите внутреннюю панель и отведите пластмассовый лист для доступа к ручке.
Снимите изолирующие прокладки с внутренних и внешних кромок оконного проема.
Отверните верхний болт крепления задней направляющей окна, который можно достать около задней кромки оконного проема.
Отверните ключом типа Тогх нижний болт задней направляющей окна, затем выньте направляющую из двери.
Отверните две гайки крепления внешней ручки двери.
Снимите два нижних зажима, затем осторожно выньте узел наружной ручки двери с наружной стороны двери и отсоедините тягу рычажного механизма.
Установка ведется в порядке, обратном разборке, с проверкой работы узла перед помещением на место отделочной панели.
Наружная ручка задней двери модели с кузовом универсал
Снимите внутреннюю отделочную панель двери и отведите в сторону пластмассовый лист для доступа к ручке.
Отверните два винта крепления наружной ручки к двери.
Освободите два нижних зажима, затем осторожно вытащите узел наружной ручки и отсоедините тягу рычажного механизма.
Установка ведется в порядке, обратном разборке, с проверкой работы узла перед помещением на листе отделочной панели.
Замок передней двери
Снимите внутреннюю отделочную панель двери и отведите в сторону пластмассовый лист от задней кромки двери.
Отверните задний болт крепления направляющей окна у задней кромки двери, затем осторожно выньте направляющую через нижний проем двери.
Где требуется, через дверной проем отсоедините зажим пластмассовой крышки от замка.
Действуя через оконный проем двери, отсоедините три тяги рычажного механизма от замка.
На моделях с центральной блокировкой отсоедините отрицательный вывод аккумуляторной батареи, затем через дверной проем отсоедините штепсельный разъем от электродвигателя центральной блокировки.
Отверните три винта типа Тогх крепления замка к задней кромке двери, затем осторожно выньте узел замка (вместе с тягой замка и электродвигателем центральной блокировки, где требуется) около механизма стеклоподъемника наружу через нижний дверной проем.
Установка осуществляется в порядке, обратном снятию, однако необходимо проверить работу дверного замка, ручки и механизма стеклоподъемника перед установкой облицовочной панели двери. Учтите, что тягу рычажного механизма наружной ручки можно отрегулировать с помощью пластмассового регулировочного колеса с насечкой. расположенного на конце тяги.
Замок задней двери — модели с кузовом седан и хэтчбек
Полностью опустите окно, затем выньте внутреннюю облицовку двери и пластмассовый лист.
Снимите уплотнительные прокладки с внутренних и наружных кромок оконного проема.
Отверните зажимной болт крепления верхней направляющей окна около задней кромки оконного проема.
Отверните изнутри зажимной болт (типа Тогх) крепления нижней направляющей окна, затем выньте направляющую из двери.
Через дверной проем снимите, где требуется, зажимы пластмассовой крышки с замка.
Работая через проем двери, отсоедините тяги привода от узла замка.
На моделях с центральной блокировкой отсоедините отрицательный вывод аккумуляторной батареи и штепсельный разъем электромотора центральной блокировки.
Отверните три винта типа Тогх крепления замка к нижней кромке двери, затем выньте узел замка (вместе с тягой привода кнопки замка и электродвигателем центральной блокировки, где требуется) около механизма стеклоподъемника наружу через нижний проем двери.
Установка замка задней двери ведется в порядке, обратном снятию, с проверкой его работы.
Замок задней двери — модели с кузовом универсал
Полностью опустите окно, затем снимите внутреннюю облицовку двери и пластмассовый лист.
В верхней части оконного проема снимите два задних винта крепления верхней направляющей заднего окна.
В нижней части оконного проема снимите винт крепления нижней направляющей заднего окна, затем зажимной болт и гайку направляющей и выньте ее вверх через оконный проем.
Далее порядок работ таков, как указано в четырех пунктах выше, начиная со слов "Через дверной проем..." в предыдущем подразделе.
Установка замка ведется в последовательности, обратной снятию.
Цилиндр замка передней двери
Снимите наружную ручку двери, как указано ранее в данном разделе.

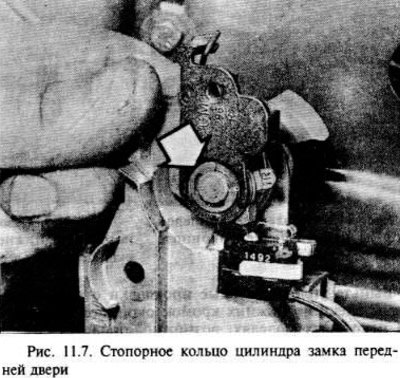

Вставьте ключ в замок, затем снимите пружинное кольцо с торца цилиндра замка (рис. 11.7).
Выньте цилиндр замка с помощью ключа и рычажный механизм.
Установка осуществляется в порядке, обратном снятию, однако необходимо проверить работу дверного замка, ручки и стеклоподъемника перед установкой облицовки двери.
Фиксатор замка
Перед снятием фиксатора отметьте его положение, чтобы потом точно поставить на прежнее место.
Чтобы снять защелку, надо просто отвернуть винт торцевым ключом.
Установка осуществляется в порядке, обратном снятию, однако необходимо отрегулировать положение фиксатора для нормального закрывания двери.
