2. Для регулировки фар установите автомобиль на ровной поверхности в 10 метрах от стенки или экрана.
3. Наклейте вертикальные полоски на стенку по центру автомобиля и по центру фар.
4. Наклейте горизонтальную полоску на стенку также по центру фар.
5. При проведении регулировки автомобиль должен стоять на горизонтальной поверхности, топливный бак должен быть наполовину заполнен, и багажник автомобиля не должен быть перегружен.

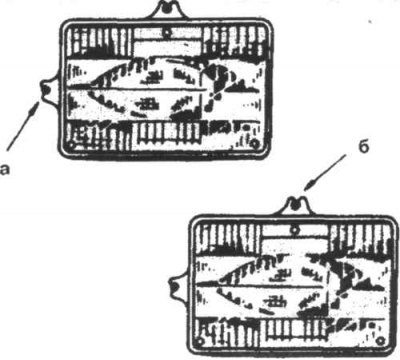

10.6а Расположение регулировочных винтов на фарах закрытого типа: а. Регулировочный винт для регулировки по горизонтали; б. Регулировочный винт для регулировки по вертикали

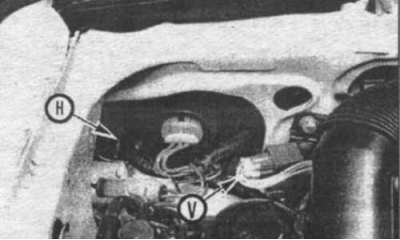

10.6б На моделях Precis 1989 года выпуска и раньше, на которых установлены фары головного света с заменяемыми лампочками верхний регулировочный винт (Н) регулирует фару по горизонтали, а нижний регулировочный винт (V) - по вертикали
6. Включите фары ближнего света и отрегулируйте положение фар так, чтобы световое пятно находилось на 5 см ниже горизонтальной линии и на 5 см правее вертикальной линии. Для регулировки фар закрытого типа по вертикали, подкрутите регулировочный винт, расположенный сверху фары (10.6а). Регулировочный винт, расположенный сбоку, используется для регулировки по горизонтали. На моделях с фарами с заменяемыми лампочками регулировочные винты могут быть расположены в различных местах (10.6б и 10.6в).

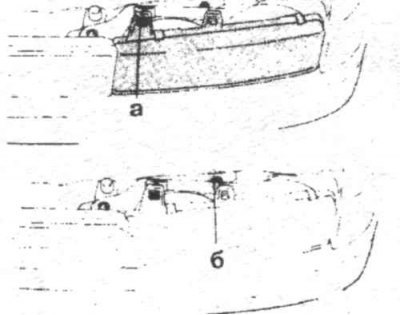

10.6в Расположение регулировочных винтов на модели Colt, Lancer, Mirage: А. Регулировочный винт для регулировки по горизонтали; Б. Регулировочный винт для регулировки по вертикали
[Текст предоставил этот ресурс: AutoInstruction]
7. Включите дальний свет фар. Световое пятно должно быть прямо под перекрестьем линий на стене.
8. После самостоятельной регулировки фар головного света обратитесь к специалистам для точной регулировки как можно скорее.
