Наружная ручка двери
Снятие
1. Полностью поднимите опускное стекло двери. После этого аккуратно снимите панель обивки двери и водоотражательную мембрану, как это описано в параграфе 17.
2. Снимите компоненты каретки стеклоподъемника - см. параграф 21.

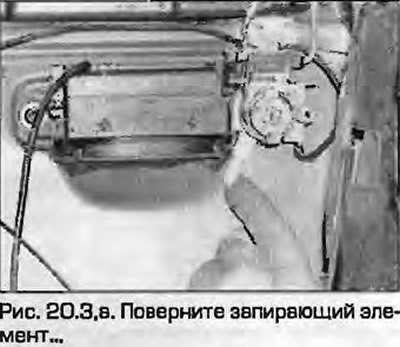

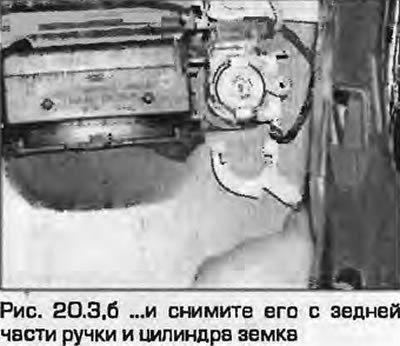

3. Поверните запирающий элемент и снимите его с задней части ручки и цилиндра замка (рис. 20.3, а, б).
 |
 |

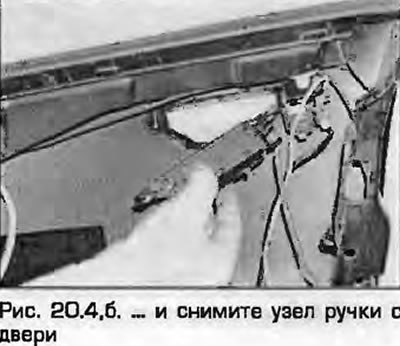

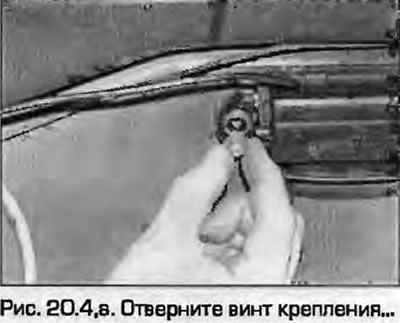

4. Отверните винт крепления и снимите узел ручки с двери (рис. 20.4, а, 6), оставив корпус замка на месте.
Материал опубликован ранее на [AutoInstruction.ru]
 |
 |

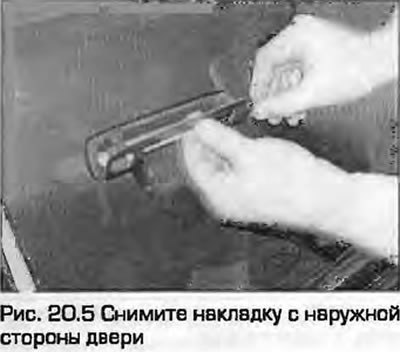

5. Снимите накладку с наружной стороны двери (рис. 20.5).

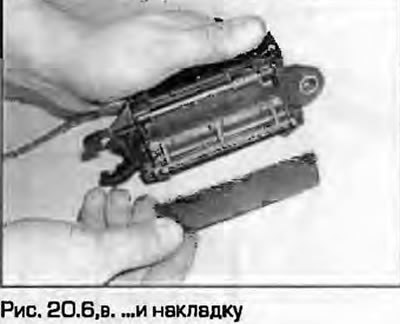

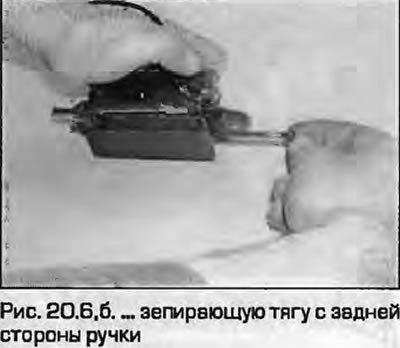

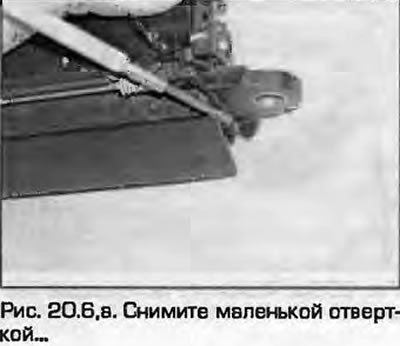

6. Если требуется, снимите маленькой отверткой запирающую тягу с задней стороны ручки и накладку (рис. 20.6, а-в).
 |
 |
Установка
7. Установка - обратная процедура.
Цилиндр замка
Снятие
8. Снимите наружную дверную ручку, как описано выше.

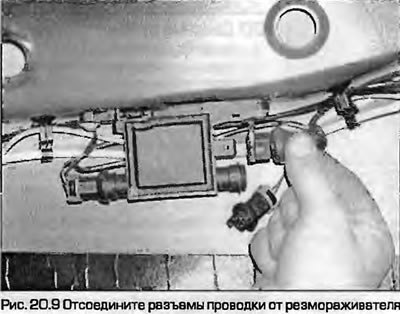

9. Если предусмотрено, проследите проводку к выключателю центрального замка и/или элементу размораживателя, от задней чести корпуса цилиндра замке к косе проводки и отсоедините разъемы (рис. 20.9).

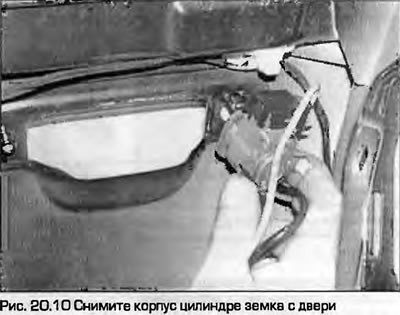

10. Снимите корпус цилиндра замка с двери (рис. 20.10).
11. Чтобы вынуть цилиндр замка из корпуса, вставьте ключ, снимите фиксатор с задней части цилиндра. Снимите приводную пластину и пружину, поверните цилиндр на 180° и выньте его.

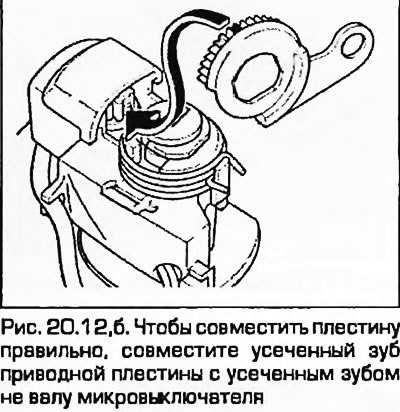

12. Для того, чтобы установить новый цилиндр, вставьте его в корпус и поверните влево ключом. Установите пружину, приводную пластину и фиксатор. Чтобы совместить пластину правильно, совместите усеченный зуб приводной пластины с усеченным зубом на валу микровыключателя (рис. 20.12, а, б).

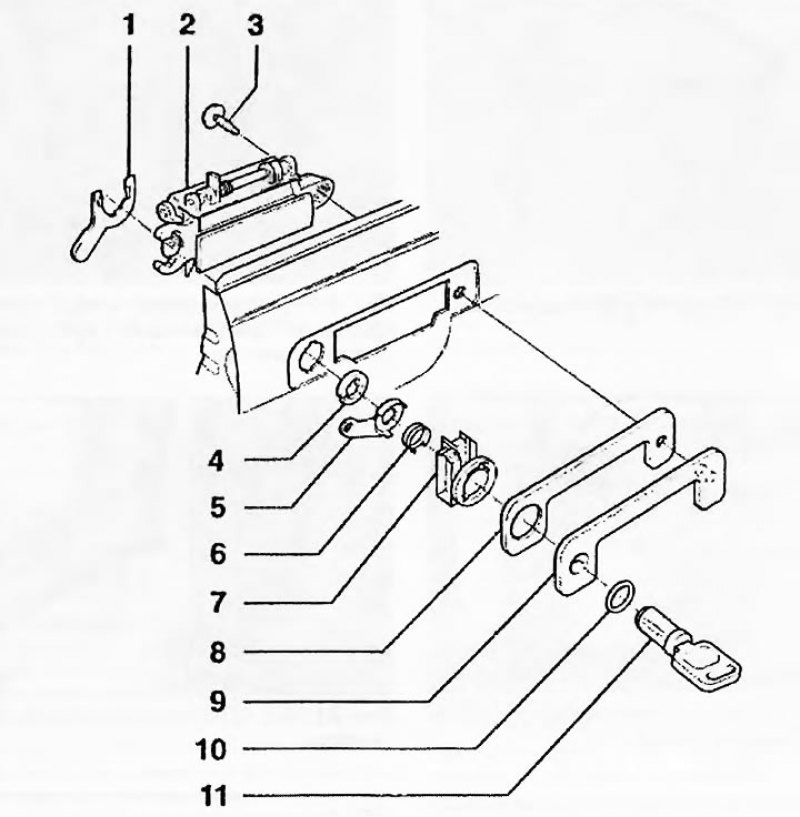

Рис. 20.12, а. Детали ручки и замка: 1. Запорный элемент; 2. Ручка; 3. Винт; 4. Фиксатор; 5. Приводная пластина; 6. Пружина; 7. Корпус; 8. Пластина; 9. Накладка; 10. Уплотнение; 11. Цилиндр замка с ключом
Внутренняя дверная ручка
13. Снимите панель обивки двери и водоотражательную мембрану, как описано в параграфе 17.

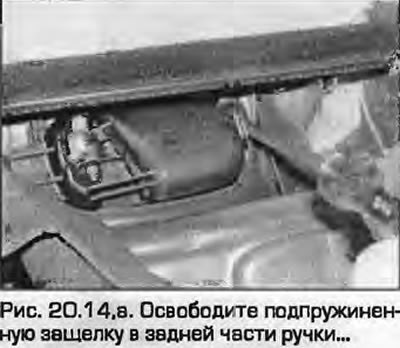

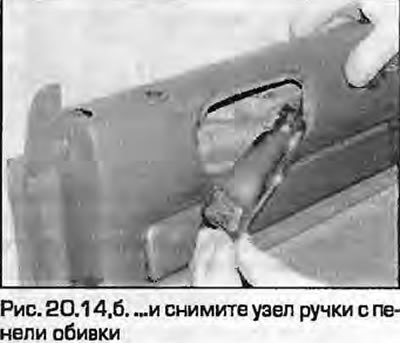

14. Освободите подпружиненную защелку в задней части ручки, после чего снимите узел ручки с панели обивки (рис. 20.14, а, б).
 |
 |
15. Установка - обратная процедура.
