Предостережение. При работе внутри дверей надевайте перчатки для того, чтобы не оцарапать руки острыми кромками дверных панелей.
Дверной замок
1. Поднимите стекло, затем снимите облицовку двери и защитное покрытие (см. параграф 15).
2. Внутри двери отсоедините тягу, соединяющую внешнюю ручку с замком и тягу, соединяющую замок с цилиндром, Отсоедините тягу, соединяющую внутреннюю ручку с замком, а также тягу исполнительного механизма центрального замка от тяги замка.
3. Все тяги замке крепятся пластмассовыми фиксаторами. Для отсоединения тяги сначала отцепите часть фиксатора от тяги, затем выньте тягу из отверстия фиксатора. В моделях с центральным замком отсоедините разъем электропроводки от замка.
Источник статьи доступен на сайте Autoinstruction.ru

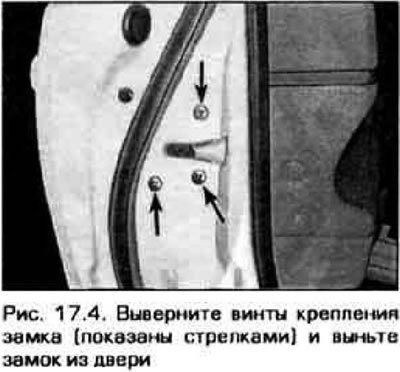

4. Выверните винты крепления замке к двери (рис. 17.4), выньте замок из двери.
5. Установке выполняется в последовательности, обратной снятию.
Цилиндр замка и внешняя ручка
6. Для снятия внешней ручки и цилиндра замка поднимите стекло, затем снимите облицовку двери и защитное покрытие (см. параграф 15).
Предостережение, будьте аккуратны, чтобы не оцарапать краску на двери. Для предохранения двери наклейте вокруг внешней ручки изоляционную ленту.

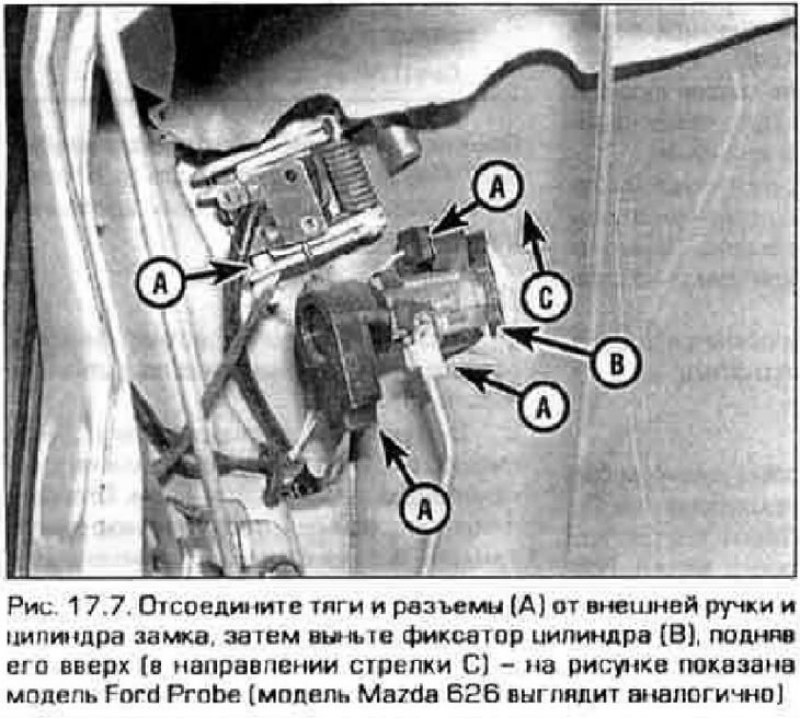

7. От соедините тягу внешней ручки от тяги замка, тягу цилиндра от тяги замка, а также (в модели Ford Probe) фиксатор крепления выключателя к цилиндру замка (рис. 17.7).

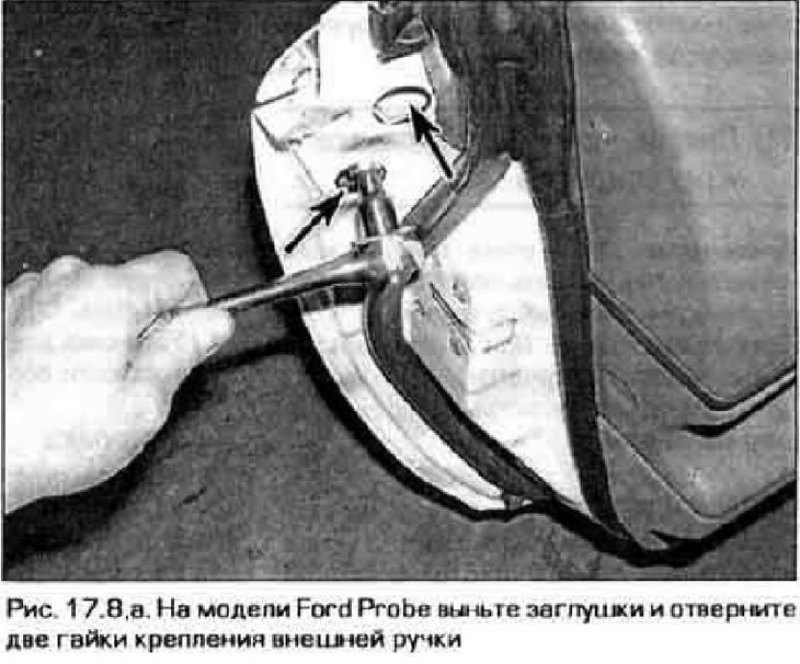

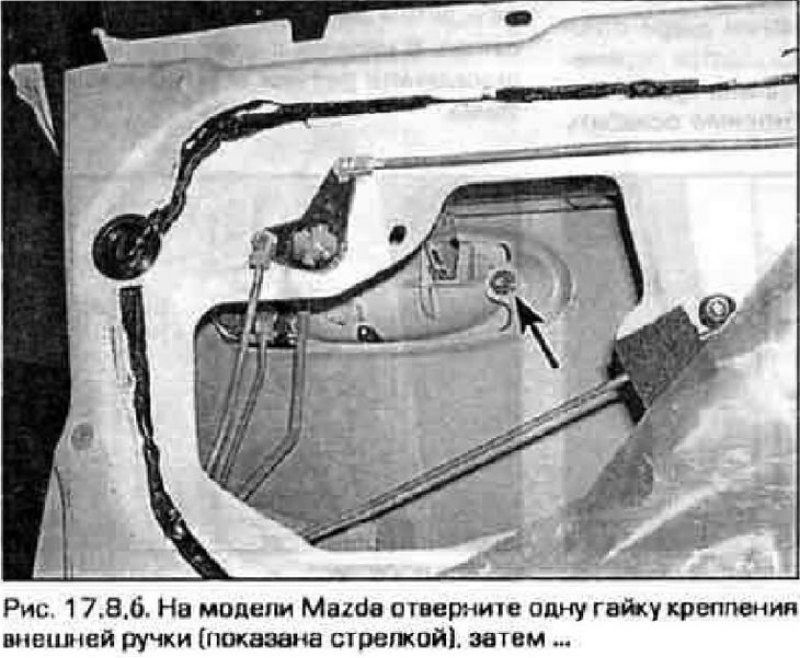

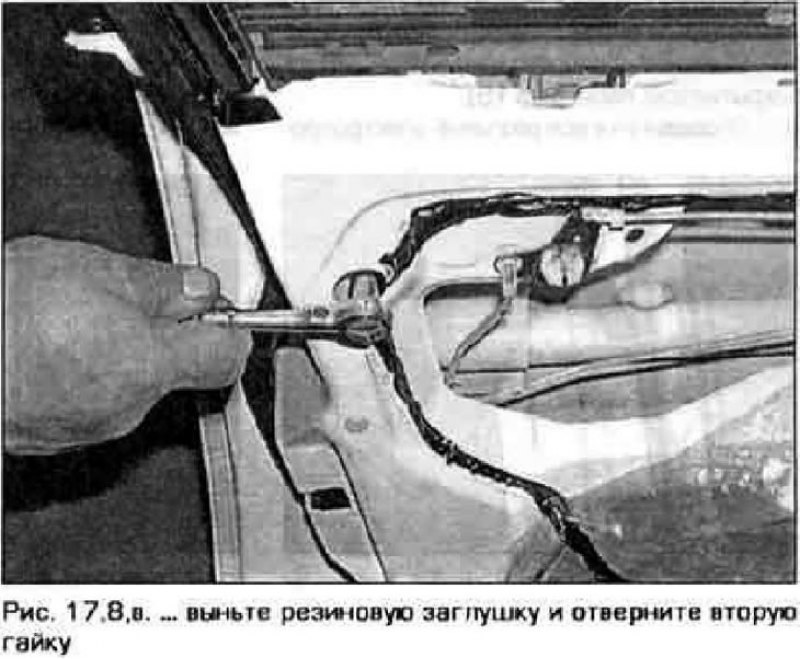

8. В модели Ford Probe выньте из двери резиновые заглушки и отверните через отверстия гайки крепления внешней ручки (рис. 17.8,а). В модели Mazda отверните гайки крепления ручки (рис. 17.8,6,в).
9. Снимите ручку с цилиндром замка с автомобиля. Для снятия цилиндра с ручки в модели Mazda необходимо вынуть фиксатор. В моделях с центральным замком отсоедините разъем электропроводки и выньте цилиндр из ручки.
10. Установка производится в последовательности, обратной снятию.
