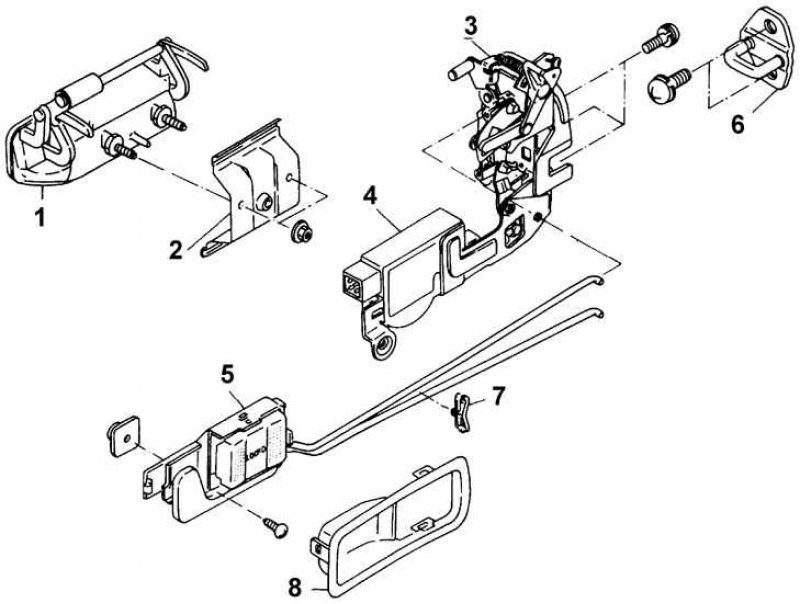

Детали замка и ручки открытия передней двери на моделях с 1990 до 1994 года
1 – внешняя ручка; 2 – кронштейн; 3 – замок; 4 – исполнительный механизм центральной блокировки; 5 – внутренняя ручка; 6 – ударная пластина замка; 7 – направляющие тяги; 8 – декоративный держатель внутренней ручки
Детали замка и ручки открытия задней двери на моделях с 1990 до 1994 года
1 – внешняя ручка; 2 – кронштейн; 3 – замок; 4 – исполнительный механизм центральной блокировки; 5 – внутренняя ручка; 6 – ударная пластина замка; 7 – направляющие тяги; 8 – декоративный держатель внутренней ручки

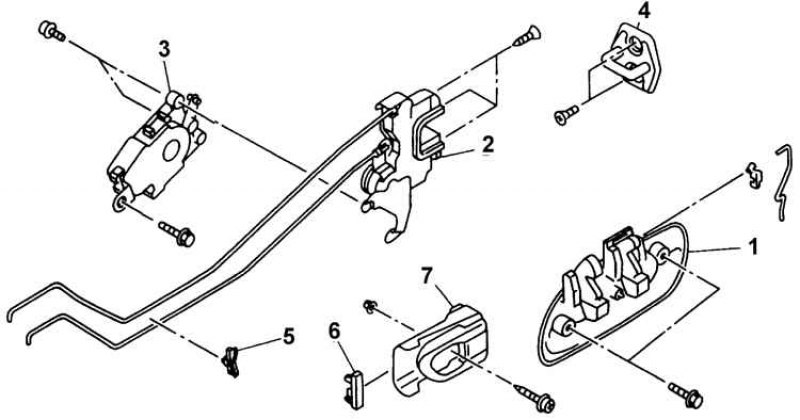

Детали замка и ручки открытия задней двери на моделях с 1995 года
1 – внешняя ручка; 2 – замок; 3 – исполнительный механизм центральной блокировки; 4 – ударная пластина; 5 – направляющие тяги; 6 – фиксатор внутренней ручки; 7 – внутренняя ручка

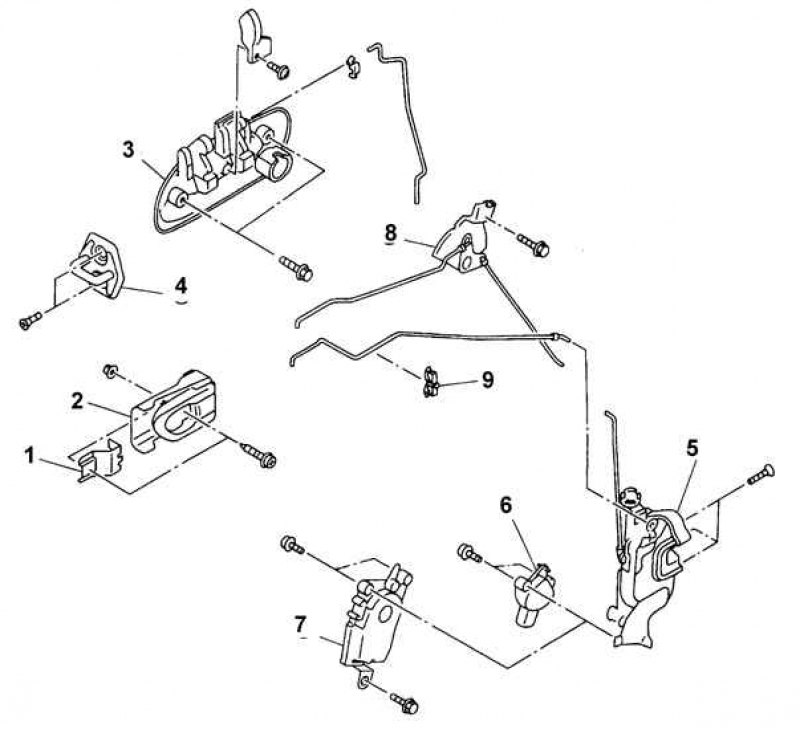

Детали замка и ручки открытия передней двери на моделях с 1995 года
1 – фиксатор внутренней ручки; 2 – внутренняя ручка; 3 – внешняя ручка; 4 – ударная пластина замка; 5 – замок; 6 – выключатель; 7 – исполнительный механизм центральной блокировки; 8 – промежуточный рычаг; 9 – направляющие тяги
1. Поднимите стекло двери, снимите с двери обивку двери и защитную пленку.
Внутренняя ручка

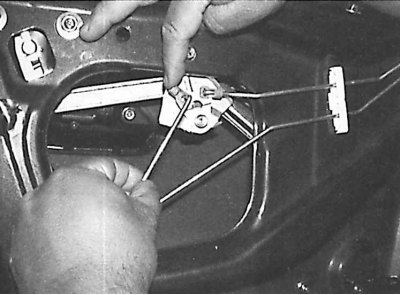

2. Перед снятием тяг предварительно нажмите фиксатор.
3. Отсоедините тяги замка двери от внутренней ручки открытия двери.

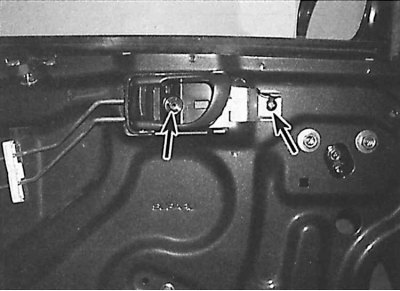

4. Снимите направляющие тяг и отвинтите винты крепления ручки (указаны стрелками).
5. Снимите внутреннюю ручку открытия двери с двери.
6. Установка производится в последовательности, обратной снятию.

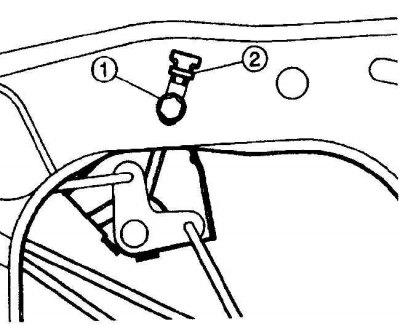

7. При установке внутренней ручки передней двери на моделях с 1995 года, ослабьте болт (1) крепления промежуточного рычага и переместите фиксатор (2) вниз, после чего затяните болт крепления.
Цилиндр замка и внешняя ручка
8. Отсоедините тяги от цилиндра замка и внешней ручки.

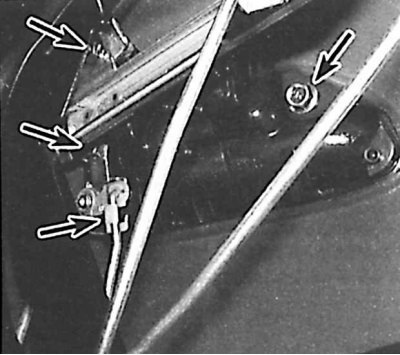

9. Отвинтите гайки (указаны стрелками) и снимите внешнюю ручку открытия двери вместе с цилиндром замка.

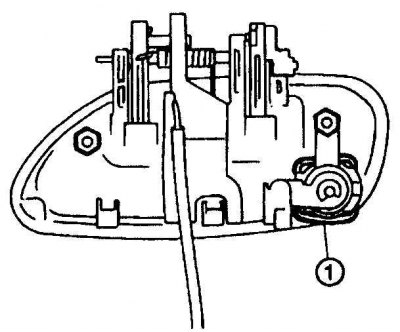

10. Для снятия цилиндра замка ослабьте пружинную скобу (1) крепления и извлеките цилиндр замка из внешней ручки открытия двери.
11. Установка производится в последовательности, обратной снятию.
Замок двери
12. Снимите внутреннюю ручку открытия двери и отсоедините тяги от замка двери.
13. Через отверстие в двери отсоедините от замка тяги внешней ручки открытия двери и цилиндра замка.

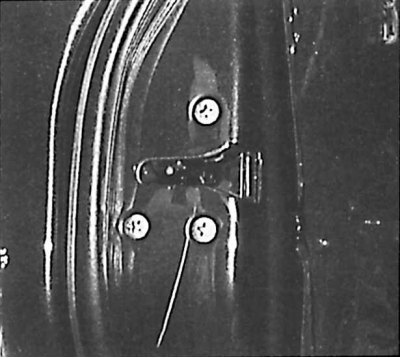

14. Отвинтите три винта крепления замка и извлеките замок из двери.
15. Установка производится в последовательности, обратной снятию.
