Расположение элементов замка багажника, цилиндра замка и троса открытия замка

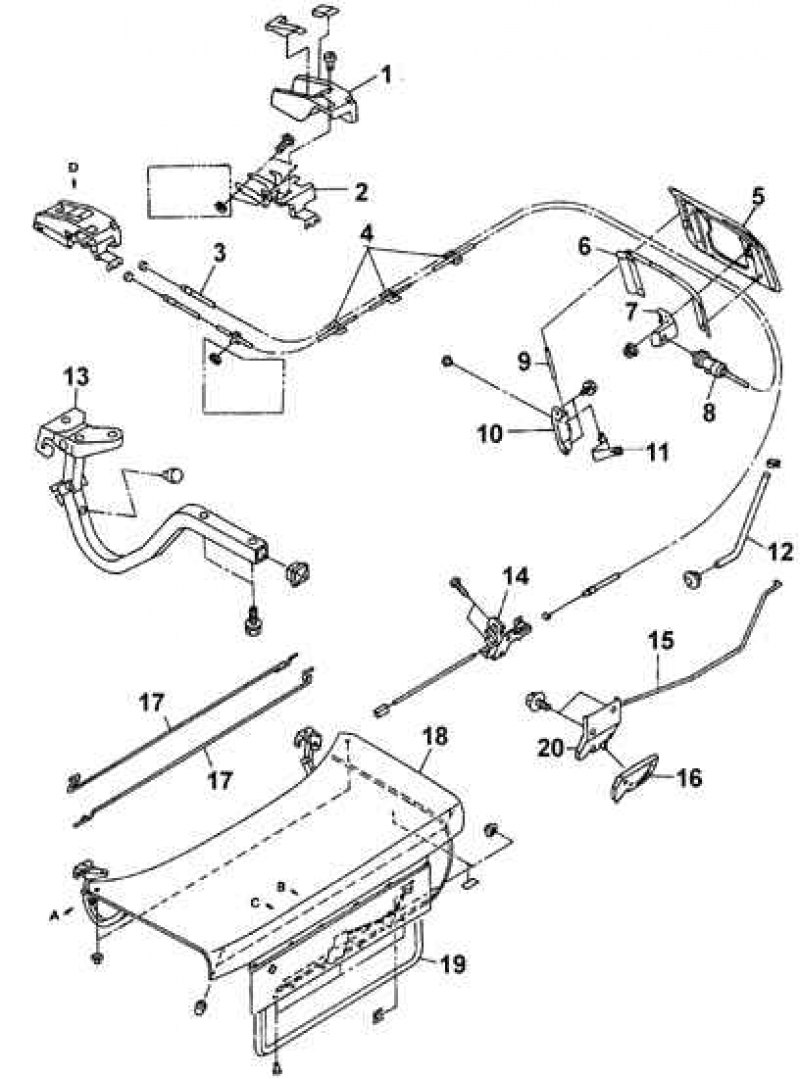

1 – декоративная накладка ручки открытия замка багажника; 2 – ручка открытия замка багажника; 3 – трос; 4 – скоба крепления троса; 5 – откидная створка топливозаливной горловины; 6 – уплотнение; 7 – ударная пластина; 8 – фиксатор замка; 9 – штифт; 10 – шарнир; 11 – пружина; 12 – дренажная трубка; 13 – шарнир крышки багажника; 14 – замок; 15 – тяга; 16 – кожух; 17 – торсионы; 18 – крышка багажника; 19 – уплотнение; 20 – цилиндр замка
1. Откройте крышку багажника и снимите отделку багажника около замка багажника. Используя маркер, отметьте расположение замка багажника.

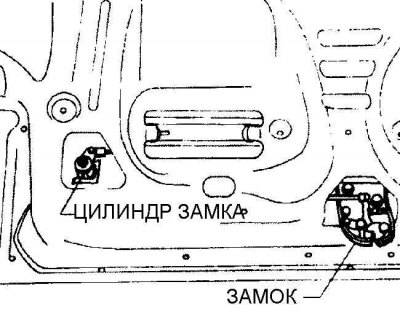

2. Перед снятием замка багажника снимите тягу, соединяющую замок с цилиндром замка.
3. Отсоедините трос открытия крышки багажника от скоб крепления к крышке багажника.
4. Отвинтите два болта крепления замка, отсоедините от замка трос и снимите замок открытия багажника.

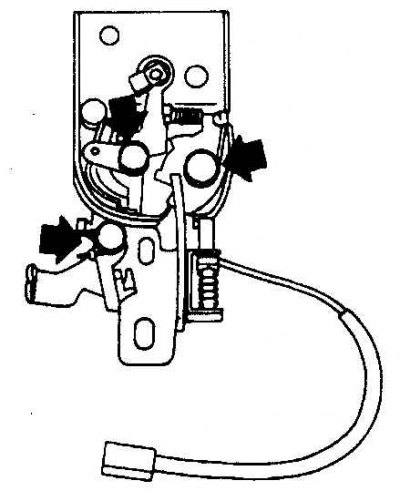

5. Установка производится в последовательности, обратной снятию. При этом смажьте рабочие поверхности замка багажника.
