Попросите двух помощников поддержать крышку багажника в открытом положении, отверните стопорные гайки и снимите крышку багажника с автомобиля.
Установка проводится в последовательности, обратной снятию. С двумя помощниками установите крышку багажника и от руки вверните стопорные гайки.
Закройте крышку багажника, проверьте ее положение относительно смежных поверхностей и, если необходимо, отрегулируйте ее положение, затем окончательно затяните гайки.
Замок крышки багажника
Для доступа к замку снимите декоративную панель обивки.
На автомобилях с кузовом седан или купе снимите предохранитель.

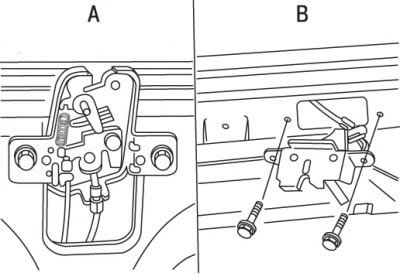

Рис. 12.5. Элементы крепления троса и замка крышки багажника: А – модели с кузовами седан и купе; В – модели с кузовом хэтчбек
Для доступа к тросу привода замка выверните болты и отведите замок в сторону (рис. 12.5).
Отсоедините трос и тягу привода замка и снимите замок с автомобиля.
Установка проводится в последовательности, обратной снятию.
Ударная пластина крышки багажника
Для доступа к ударной пластине крышки багажника снимите декоративную панель обивки.
Маркером пометьте положение болтов крепления ударной пластины крышки багажника.
Выверните болты и снимите ударную пластину.
Установка проводится в последовательности, обратной снятию. При необходимости отрегулируйте положение ударной пластины. Это можно сделать, затягивая или ослабляя болты до тех пор, пока не будет достигнуто необходимое положение крышки багажника.
Механизм открытия крышки багажника и крышки наливной горловины
В салоне автомобиля для доступа к болтам крепления отжимного рычага снимите накладку, вытяните фиксаторы и отверните ковровое покрытие.
Выверните болт и отсоедините трос от рычага.
В задней части автомобиля для доступа к механизмам открытия снимите декоративную панель обивки.
Отсоедините трос от замка багажника.
Рис. 12.6. Элементы крепления троса к крышке наливной горловины: 1 – гайка; 2 – кронштейн
Отсоедините трос крышки наливной горловины от кронштейна и потяните за трос, чтобы открыть крышку. Отверните гайку и отсоедините трос (рис. 12.6).
Присоедините тонкий шнур к тросу открытия крышки багажника и/или наливной горловины и вытяните трос в салон автомобиля. Шнур потребуется для втягивания нового троса на место.
Привяжите к новому тросу шнур и втяните его на место.
Дальнейшая установка проводится в последовательности, обратной снятию.
