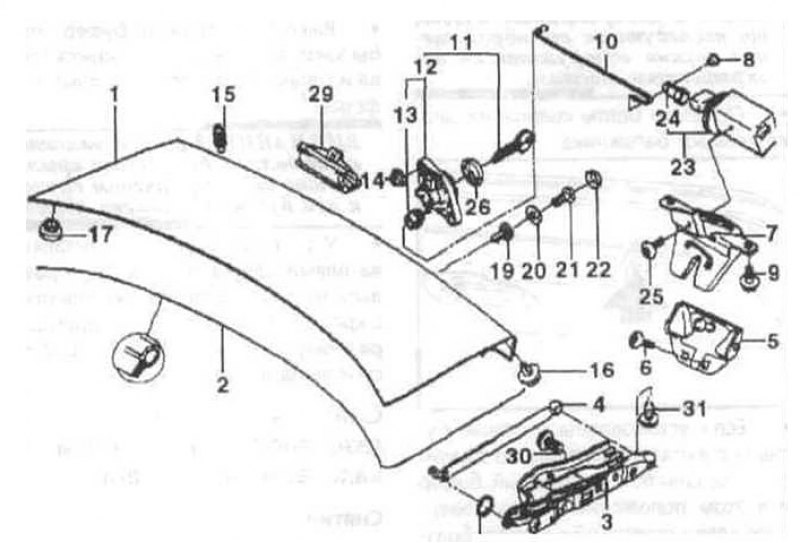

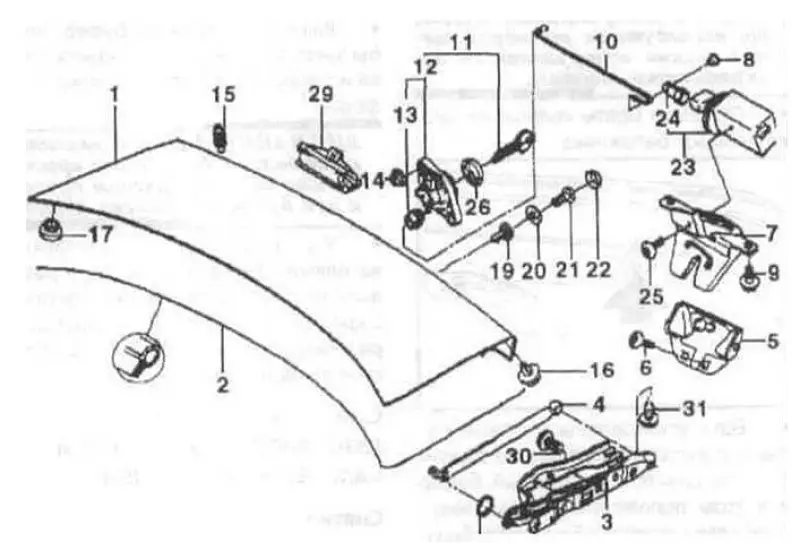

1 - крышка багажника; 2 - уплотнение; 3 - петля; 4 - газонаполненная стойка; 5 - защелка замка; 6 - болт TORX с шайбой; 7 - замок; 8 - втулка; 9 - болт TORX с шайбой; 10 - соединительная штанга; 11 - запор с ключом; 12 - запор с кодом; 13 - крепление штанги; 14 - стопорная гайка; 15 - упорный буфер с выталкивателем; 16 - упорный буфер; 17 - резиновая пробка; 18 - шайба крепления; 19 - вставляемая гайка; 20 - регулировочная шайба; 21 - болт-саморез; 22 - защитный колпачок; 23 - исполнительный механизм; 24 - соединительная деталь; 25 - болт TORX для пластмассы; 26 - прокладка; 27 - упор; 28 - буфер; 29 - клавиша; 30, 31 - болт TORX с шайбой.
Снятие
Снимите облицовку.
Вытащите жгут проводов из крышки багажника. Для этого отсоедините штекеры от фонарей освещения номерного знака и центрального замка. Привяжите веревку к штекерам и вытащите жгут провода.
Внимание: Веревка остается в крышке багажника и служит для обеспечения установки.
Пометьте положение крышки багажника на петлях, для чего обведите пластину фломастером.
Надежно подоприте крышку багажника или поручите держать ее помощнику.

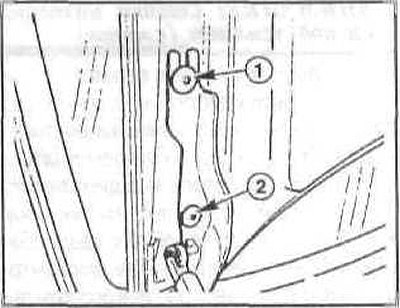

Ослабьте слева и справа болты (1), выкрутите болты (2).
Снимите крышку багажника вдвоем с помощником.
Установка
Поставьте крышку багажника вдвоем с помощником. Закрутите болты (1), не затягивая их.
Выровняйте крышку багажника в соответствии со сделанными при снятии метками. Если крышка багажника заменяется, то отрегулируйте ее положение.
Вставьте электрические провода для освещения номерного знака и для центрального замка с помощью веревки в крышку багажника и закрепите их.
Закрепите облицовку, поврежденные зажимы замените. Регулировка крышки багажника
Внимание: Так как крышка багажника регулируется и крепится в неокрашенном кузове, то последующие его перемещения можно обнаружить окрашенным.

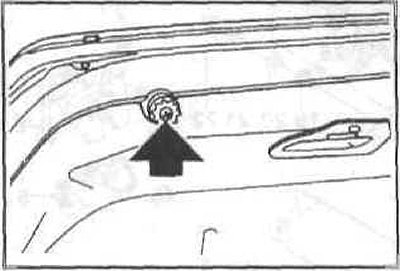

Ослабьте болты крепления замка крышки багажника.
Если установлены упорные буферы с выталкивателями, то вдавите выталкиватель в упорный буфер и в этом положении слегка поверните влево отверткой с крестообразным шлицем. Благодаря этому выталкиватели заблокируются в упорных буферах.
Выкрутите упорный буфер.
Внимание: Закрепите крыш ку багажника при снятой газонаполненной стойке, чтобы она не упала.
Снимите газонаполненную стойка
Ослабьте слева и справа болты.
Ослабьте крепления нижней части замка крышки багажника настолько, чтобы она могла перемещаться по высоте. Для этого подденьте щиток в задней облицовке багажника.
Осторожно закройте крышку багажника и передвиньте ее вбок, чтобы зазор до правого и левого крыльев был одинаков и шел параллельно (допустимый разброс ±1 мм).
Осторожно откройте крышку багажника.
Затяните крепления нижней части замка.
Закройте крышку багажника и проверьте регулировку, при необходимости повторите ее.
Откройте крышку багажника.
Проверьте наличие неисправностей на деталях скольжения в нижней части замка крышки багажника, при необходимости замените их.
(Источник статьи доступен на сайте: www.AutoInstruction.ru)
Закройте крышку багажника.
Проверьте высоту крышки багажника относительно задних крыльев. Она должна стоять вровень с крыльями (допустимое отклонение ±1 мм).
Проверьте регулировку, при необходимости повторите ее.
Откройте крышку багажника.
Выкрутите упорный буфер, что бы закрытая крышка багажника слева и справа прилегала к упорным буферам.
Внимание:Крышка багажника не должна быть выше крыльев, так как в противном случае.
У упорных буферов с выталкивателями слегка поверните вправо выталкиватель с помощью отвертки с крестообразным шлицем. Благодаря этому упорный буфер освободится и выйдет наружу.
Снятие и установка газонаполненной стойки капота/крышки багажника
Снятие
Откройте крышку (капот).

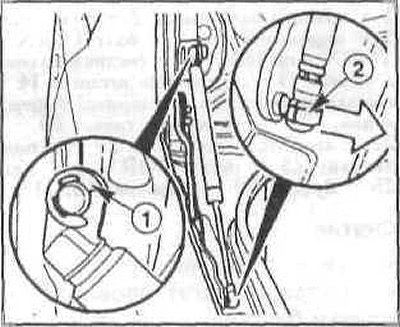

Крышка багажника: отожмите вбок верхнюю шайбу крепления (1).
Подденьте пружинную скобу с помощью отвертки.
Отожмите стойку внизу от шаровой головки.
Внимание: Стойка находится под усилием (сжата).
Установка
Прижмите газонаполненную стойку на шаровую головку, предварительно вставив скобу крепления с конца в паз. Придавите стойку на шаровую головку и прижмите скобу крепления отверткой вверх.
Наденьте стойку на палец и закрепите пружиной крепления.
Замена защитной планки/ надписи обозначения модели
Замена защитной планки (молдинга)
Защитные планки закреплены пластмассовыми разжимными скобами на деталях кузова.
Стяните планку рукой или подденьте широким пластмассовым шпателем.
Как правило, при снятии планки вытаскиваются пластмассовые втулки вместе со скобами. Поэтому снимите втулки со штифтов и вставьте их в отверстия деталей кузова.
Изогнутые планки выпрямите перед установкой.
Затем защитные планки со скобами установите над соответствующими отверстиями и вдавите их. При необходимости забейте штифты ударами кулака.
Замена надписи с обозначением модели
Разделите клеевое соединение между надписью и кузовом с помощью тонкой нейлоновой веревки (рыболовной лески) и снимите надпись. Для облегчения работы смажьте леску (шнур) жидким моющим средством и намотайте концы лески на деревянные бруски. Слегка нагрейте надпись феном.
Удалите остатки клея спиртом или специальным составом.
Нагрейте новую надпись феном примерно до 50°С, удалите защитную бумагу, выровняйте надпись и прижмите ее к кузову примерно на 10 секунд.
Замена эмблемы BMW
Подденьте эмблему BMW, подложив под нее тряпку для защиты лакокрасочного покрытия.
Для лучшего крепления нанесите на обратную сторону эмблемы не затвердевающий герметик.
