В зависимости от силы удара блок управления дает команду на срабатывание натяжителя ремня или еще и на срабатывание подушки безопасности.
От команды блока управления воспламеняется небольшой заряд в натяжителе замка ремня безопасности. Образующиеся газы перемещают поршень в трубе натяжителя вперед; поршень соединен тягой с замком ремня безопасности. Замок ремня натягивается вниз. Благодаря этому выбирается свободный ход и прослабление ремня безопасности.
Сработавший натяжитель ремня безопасности распознается по загоранию контрольной лампы подушки безопасности/натяжителя ремня безопасности. В сработавшем состоянии ремень безопасности работает так, как если бы не был установлен натяжитель.
Натяжитель замка ремня безопасности не обслуживается. После срабатывания он должен заменяться в комплекте.
Внимание: Для утилизации не сработавшего натяжителя следует обращаться в мастерскую.
Внимание: Для предотвращения случайного срабатывания натяжителя замка ремня безопасности и надувной подушки безопасности нужно соблюдать перечисленные ниже правила.
Замена и проверка системы натяжителя замка ремня безопасности/ подушки безопасности должны производиться в мастерской. Не допускается вносить даже малейшие изменения в конструкцию.
Если при аварии натяжитель ремня безопасности сработал, то его нужно заменить новым.
Перед проведением работ на натяжителе нужно отсоединить отрицательный провод от АБ. Затем отрицательный контакт АБ нужно изолировать, чтобы не произошло случайного соединения.
Не сработавший снятый с автомобиля натяжитель ремня безопасности для хранения нужно помещать в закрытый ящик.
Натяжитель ремня безопасности и блок управления чувствительны к ударам. Если они упали с высоты более 50 см, то их нельзя устанавливать повторно. При проведении сварочных работ зажимы проводов сварочного аппарата нужно располагать как можно ближе к месту сварки. Во всех случаях следует отсоединить блок управления натяжителем ремня безопасности.
Блок управления натяжителем/подушкой безопасности находится под средней консолью. Чтобы не произошло сбоев в его работе нельзя располагать рядом с блоком намагниченные предметы. Натяжитель ремня безопасности и блок его управления не должны даже на короткое время подвергаться воздействию температуры более 90°С. Поврежденные или неисправные детали ни в коем случае нельзя ремонтировать. Ни в коем случае нельзя открывать детали системы подушки безопасности/натяжителя замка ремня безопасности. Перед установкой убедитесь, что от АБ отсоединен отрицательный провод, а отрицательный контакт АБ изолирован. Ни в коем случае не снимайте натяжитель самостоятельно. Он взрывоопасен!
Контроль системы
Контрольная лампа системы подушки безопасности/натяжителя ремня безопасности при включении зажигания должна загораться и через 4 секунды гаснуть.
Если контрольная лампа при включении зажигания не загорается, то в системе имеется неисправность.
Если лампа не загорается во время движения, то в системе подушки безопасности имеется неисправность. В этом случае нужно учитывать, что система подушки безопасности/натяжителя замка ремня безопасности больше не готова к срабатыванию.
Отключение натяжителя замка ремня безопасности
Снимите переднее сиденье.

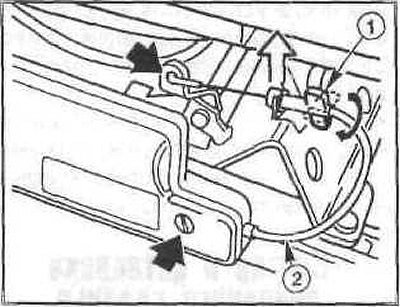

Сиденье с механическим перемещением: отключите натяжитель замка ремня безопасности. Для этого поверните рычаг (1) на 90° влево (поставьте вертикально относительно поверхности сиденья) и отцепите трос в оболочке (2) вверх из опоры и рычага привода.

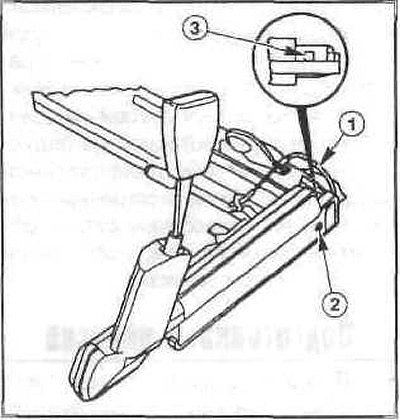

Сиденье с электроприводами: отключите натяжитель. Для этого поверните винт со шлицем (2) так, чтобы в окошке (3) ремня метка сменилась на красную (1 — трос в оболочке).
Внимание: Система включена, когда трос в оболочке прицеплен к сиденью или видна зеленая метка.
