Снятие
Открутите болт с каждого шарнира (петли) с помощью накидной головки на 10 мм и воротка с карданным шарниром.
Отожмите вбок крепление с пальца.
Выбейте палец пробойником вверх, при необходимости удерживая молотком фиксатор двери.

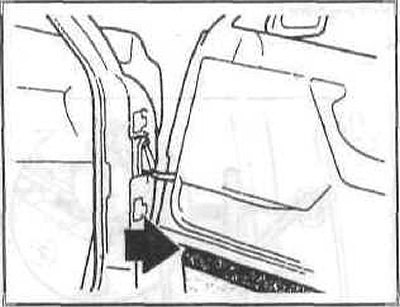

Вытащите дверь из петель и установите на подходящую подставку (стрелка). Подставка должна быть отрегулирована так, чтобы провода из жгута проводов двери не были натянуты.
Внимание: Не повредите краску на двери и на передней части кузова, для чего при необходимости приклейте защитную ленту.

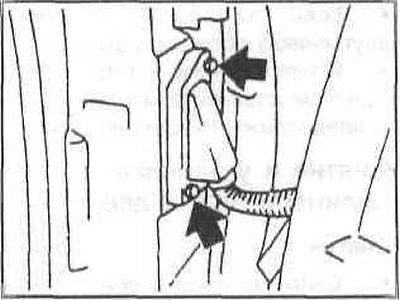

Открутите болты рамки крепления штекера (стрелки) и затем снимите штекер.

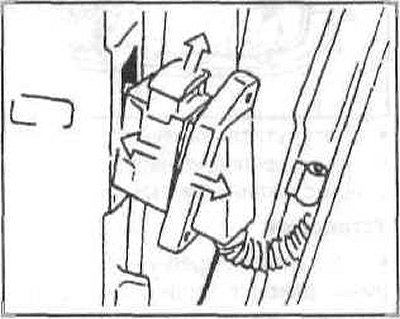

Вытащите скобу (верхняя стрелка), чтобы отсоединить штекер.
Установка
Подсоедините штекер для электрических потребителей и вставьте скобу крепления. Вставьте штекер в стойку двери, закрепите болтами рамку крепления.

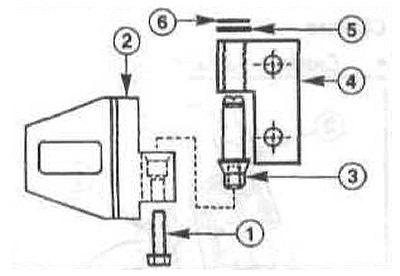

1 - болт с шестигранной головкой; 2 - верхняя петля на кузове; 3 - палец петли; 4 - верхняя петля на двери с опорной втулкой; 5 - регулировочная шайба; 6 - шайба крепления.
Вставьте дверь в петли вверху и внизу — при этом необходим помощник. Дверь направляется пальцем (3). Подкладывая регулировочные шайбы в петли, можно при необходимости заново отрегулировать дверь. При установке прежней двери регулировка двери, как правило, не нужна.
Вкрутите в петли по одному болту.
Забейте палец фиксатора двери молотком и закрепите его зажимом.
Закройте дверь и проверьте, равномерный ли зазор между дверью и кузовом, при необходимости открутите болты петель дверей и отрегулируйте дверь по высоте с помощью верхней петли.
Внимание: При установке но вой двери под петли подкладываются дистанционные шайбы для перемещения двери наружу или внутрь.
Внимание: Регулируйте дверь только вместе со всеми ее де талями, такими, как стекло подъемник, стекло и т.д., так как посадка двери зависит от ее веса. Для регулировки снимите уплотнители двери. Если были сняты и передняя, и задняя двери, то сначала нужно отрегулировать заднюю дверь, а затем переднюю.

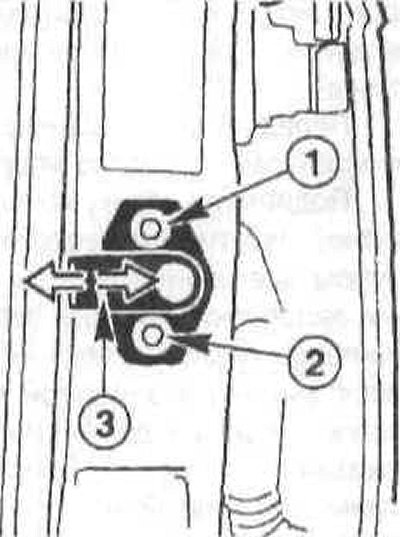

Ослабьте болт (1) пальца замка на средней стойке кузова с помощью отвертки TORX и ослабьте болт (2) настолько, чтобы защелка могла перемещаться.
Внимание: Регулировку защелки по глубине (3) не изменять.
Поднимите ручку двери и удерживайте ее в этом положении. Закройте дверь, чтобы отрегулировать высоту и наклон защелки.
Внимание: Для лучшего направления защелки замка в мастерской вставляют в замок двери регулировочное приспособление. Если приспособление не используется, то это может привести к смещению защелки двери.
Осторожно откройте дверь и затяните болты моментом 30 Нм.
Внимание: Дверь может сто ять в передней части не более нем па 1 мм внутрь, а в задней части — не более чем на 1 мм.
Изношенную защелку замка нужно заменить.
Снятие и установка замка двери
Снятие
Закройте стекло передней- двери, откройте другие стекла.
Отсоедините отрицательный провод от АБ. АБ находится в багажнике за правой боковой облицовкой.
Изолируйте отрицательный контакт АБ, чтобы избежать случайного электрического контакта.
Снимите облицовку двери.
Отсоедините оранжевый штекер боковой подушки безопасности. Открутите болты крепления боковой подушки безопасности и положите подушку крышкой вверх, например, в багажник.
Снимите наружную ручку двери.

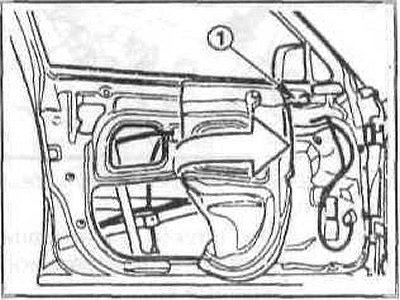

Осторожно стяните губчатую (пенопластовую) облицовку в задней части отверстия двери, откиньте ее вперед и закрепите в этом положении клейкой лентой (1).
Отсоедините и снимите штекер исполнительного устройства центрального замка двери.

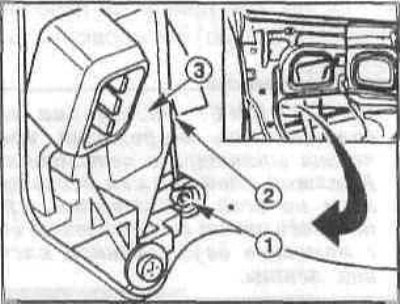

Отцепите ниппель троса в облицовке (1) и сердцевину троса от замка двери (3).
Отсоедините штекер микровыключателя центрального замка.
Отцепите трос в оболочке для внутренней ручки двери от рамы двери.
Открутите винты замка двери и выньте замок вниз.
Установка

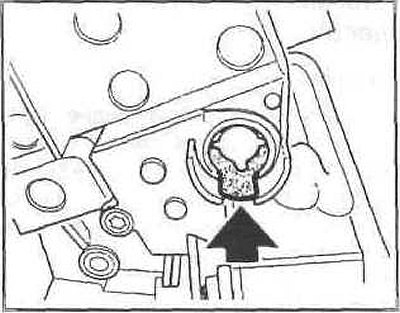

Проверьте, находится ли выступ для привода (вилки) внизу в середине.

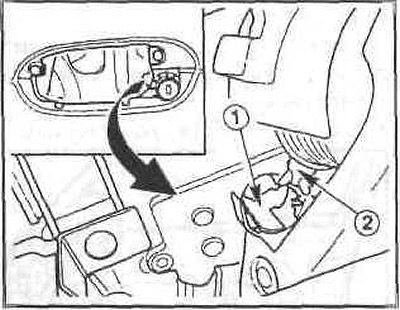

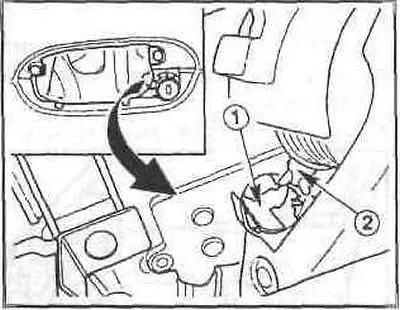

Вставьте замок в дверь. При этом привод (1) для вилки (поводка) замка двери вставьте вверх в вилку (2) цилиндра замка.
Закрепите замок в двери тремя винтами.
Наденьте штекер на исполнительный двигатель центрального замка и закрепите его.
Подсоедините штекер для микровыключателя.
Прицепите ниппель троса в оболочке и сердцевину троса к замку двери.
Прицепите трос в оболочке для внутренней ручки двери к раме двери.
Осторожно приклейте пенопластовую (губчатую) облицовку на вырез двери.
Внимание: Облицовка не должна быть повреждена, иначе она втянется в автомобиль. Клеящий слой должен быть целым по всей окружности, при необходимости восстановите его с помощью двусторонней клейкой ленты.
Установите наружную ручку двери.
Установите боковую подушку безопасности на раму двери и укрепите ее болтами. Подсоедините оранжевый штекер боковой подушки безопасности.
Установите внутреннюю облицовку двери.
Установите отрицательный провод на АБ.
Проверьте работу центрального замка дверей.
Снятие и установка наружной ручки двери
Снятие

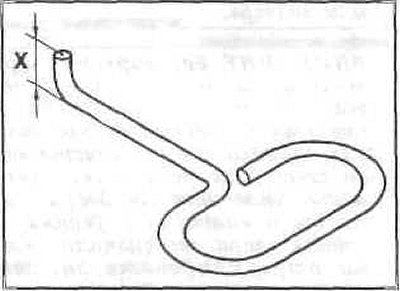

Изготовьте самостоятельно подходящий проволочный крючок. Для этого изогните проволоку диаметром 2 мм под прямым углом на расстоянии Х=5 мм.
Вставьте проволочный крючок через монтажное отверстие на торце двери в проушину запорной пластины.

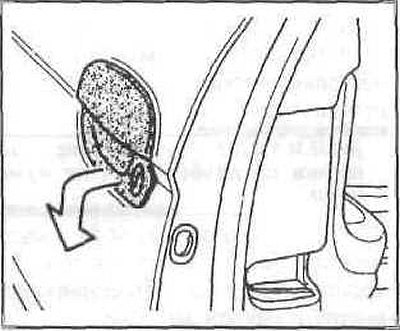

Передвиньте запорную пластину крючком вперед до упора. Поднимите планку крепления запорной пластины отверткой над выступом крепления. В этом положении запорную пластину передвиньте вперед крючком, пока не освободятся выемки в запорной пластине наружной ручки двери. На рисунке показано положение запорной пластины при снятой наружной ручке двери.
Приподнимите наружную ручку двери внизу и вытащите ее наискосок вниз.
Установка
Вставьте и прижмите наружную ручку двери.

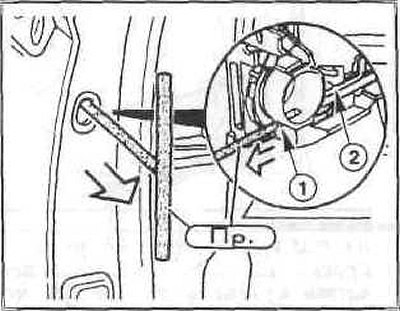

Потяните запорную пластину (2) проволочным крючком назад, пока не защелкнется планка крепления.
Поднимите наружную ручку и проверьте ее работу.
Если снималась, установите внутреннюю облицовку двери.
Вставьте щиток в торец двери. При этом установите наружную часть, а затем прижмите среднюю часть.
Снятие и установка цилиндра замка двери
Снятие
Снимите замок двери.

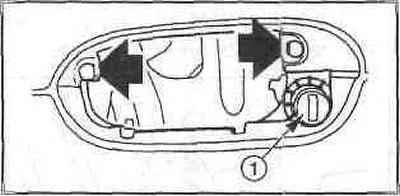

Открутите винты отверткой и выньте крепление наружной ручки двери с цилиндром замка.
Установка
Установите крепление наружной ручки двери с цилиндром замка и закройте его винтами.
Установите замок двери.
Снятие и установка исполнительного двигателя/микровыключателя центрального замка
Снятие

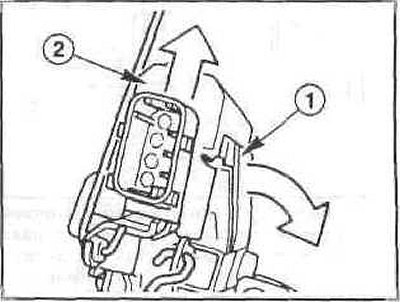

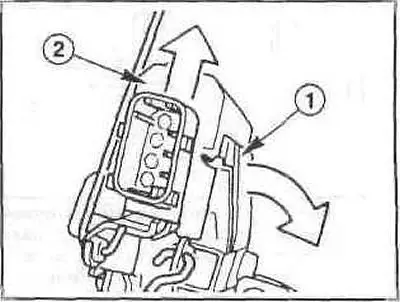

Поднимите запор (1) отверткой и стяните исполнительный двигатель (2) вверх с замка двери.

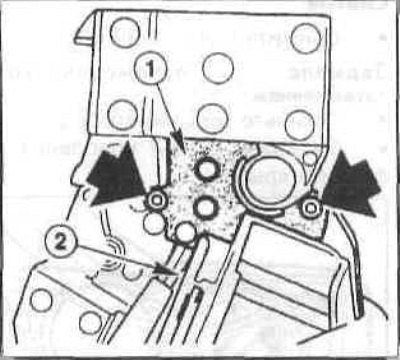

Открутите винты (стрелки).
Снимите пластину крепления (1) и микровыключатель (2).
Установка
Установите пластину крепления и микровыключатель, закрепите винтами.
Наденьте и защелкните исполнительный двигатель на замок двери.
Установите замок двери.
Снятие, установка и регулировка стекла двери
Снятие
Вытащите вверх наружную планку канала для стекла, начиная сзади.
[Информация доступна на портале: autoinstruction]
Снимите облицовку двери.
Внимание: У автомобилей с боковой подушкой безопасности отсоедините отрицательный провод от АБ и снимите боковую подушку безопасности.

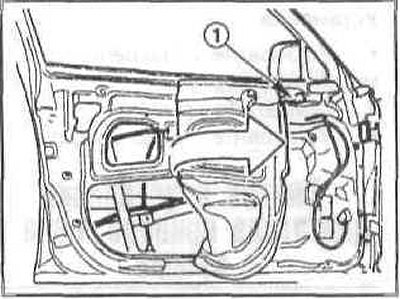

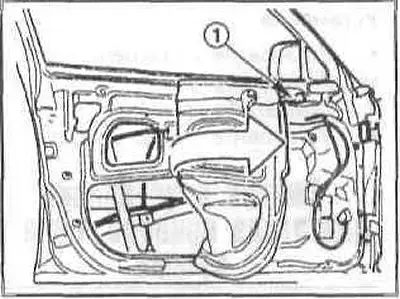

Осторожно стяните губчатую облицовку в задней области выемки в двери, откиньте ее вперед так, чтобы освободились нижние регулировочные винты, и закрепите ее в этом положении клейкой лентой (1).

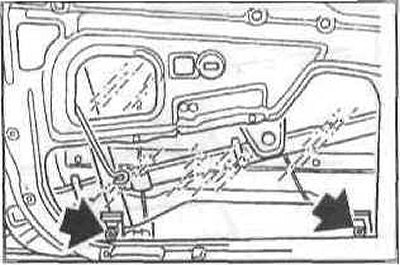

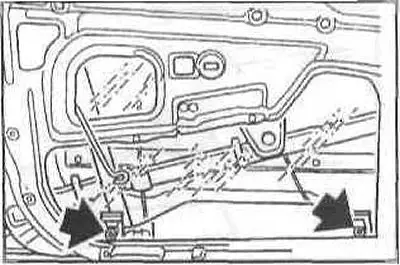

Ослабьте винты зажимной планки (стрелки).

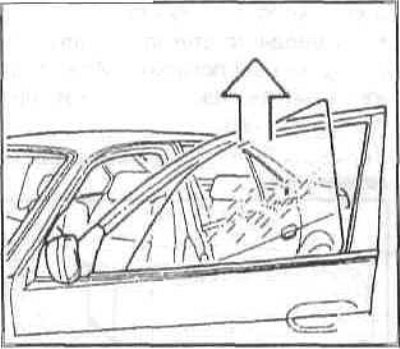

Немного откиньте стекло вперед и вытащите назад и вверх.
Установка
Вставьте стекло двери в зажимную планку.
Вставьте клавишный переключатель. Если нужно, подсоедините отрицательный провод к АБ.
Поднимите стекло с помощью переключателя, чтобы остался зазор около 10 мм.

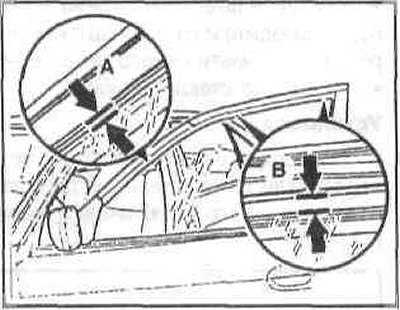

Отрегулируйте положение стекла для получения следующих зазоров: А=5,4 мм, В=10 мм. Для этого при раскрытых губках переместите стекло в продольном направлении или поднимите задние губки настолько, чтобы стекло было параллельно раме двери. В этом положении затяните зажимные болты моментом 10 Нм.
Стяните штекер с клавишного переключателя управления стекло подъемником. Если нужно, отсоедините отрицательный провод от АБ.
Установите облицовку двери. Если есть, установите боковую подушку безопасности.
Вставьте планку канала для стекла так, чтобы она сзади плотно прилегала к краю двери.
Снятие и установка электрического стеклоподъемника
Снятие
Снимите стекло двери.
Отсоедините штекер с двигателя привода стеклоподъемника.

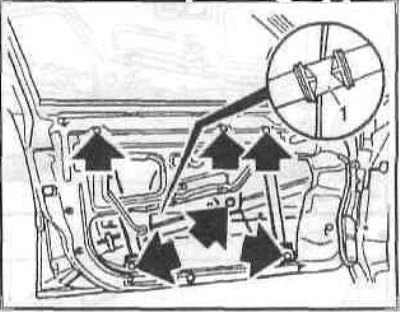

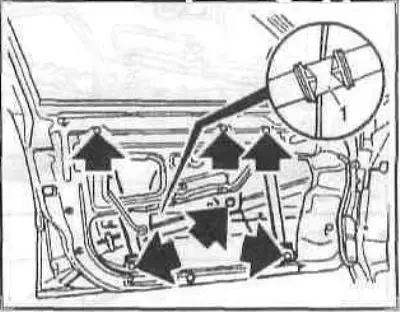

Стяните направляющую (1).
Пометьте положение болтов (стрелки), для чего обведите головки болтов фломастером.
Ослабьте три нижних болта (стрелки).
Открутите три верхних болта (стрелки).

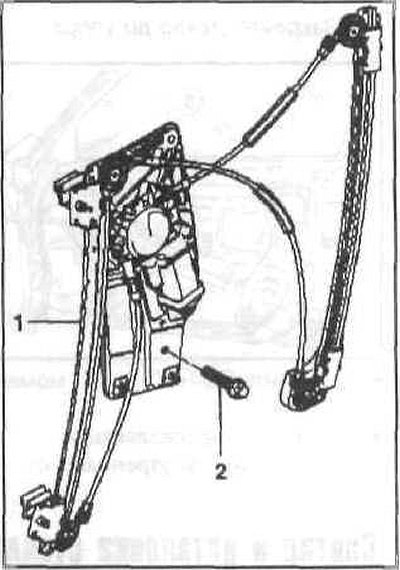

Выньте стеклоподъемник (1) в сборе.
Установка
Вставьте стеклоподъемник в шарниры привода и наживите слегка все болты.

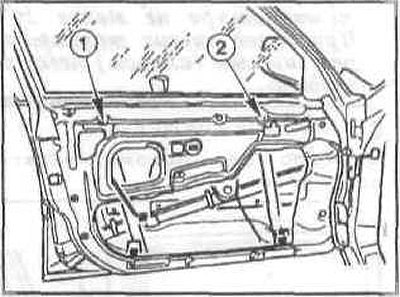

Затяните болты (1) и (2) моментом 10 Нм.

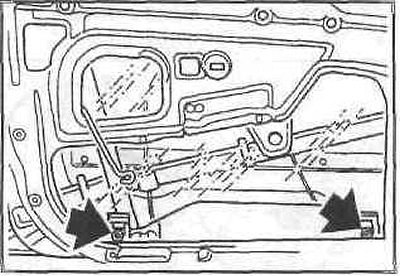

Вставьте стекло двери в зажимные губки (стрелки) стеклоподъемника и отрегулируйте положение стекла.
Опустите стекло до упора.

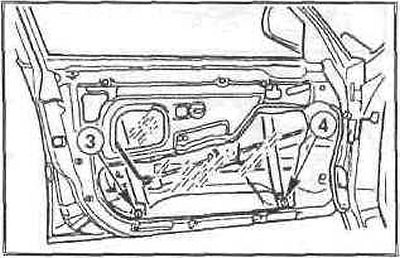

Затяните болты (3) и (4) моментом 10 Нм. Закройте стекло до упора.

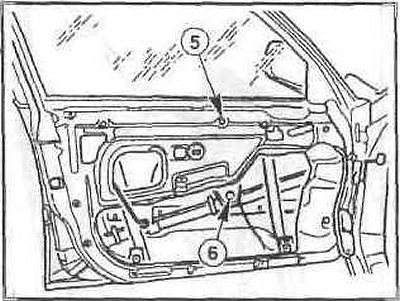

Затяните болты (5) и (6) моментом 10 Нм.
Наденьте направляющую.
Установите внутреннюю облицовку двери.
