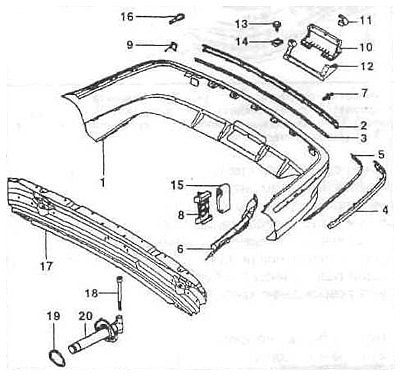

1 - облицовка; 2 - задняя накладка; 3 - средний щиток; 4 - боковая накладка; 5 - щиток; 6 - теплоизоляция; 7 - разжимная заклепка; 8 - держатель; 9 - крышка для буксировочной проушины; 10 - крышка; 11 - скоба; 12 - усилитель; 13 - шестигранный болт-саморез; 14 - жестяная гайка; 15 - скользящая деталь; 16 - проушина для буксировки; 17 - крепление; 18 - болт с шестигранной головкой; 19 - прокладка; 20 - ударопоглощающий буфер.
Снятие
Снимите защитные панели в арках колес слева и справа. Для этого подденьте раздвижные зажимы, предварительно выбив штифты в середине зажима изогнутым шестигранным ключом (размером от 2,5 до 3,0 мм). Если зажимы имеют крышку, то нужно вначале поддеть раздвижной штифт отверткой, а затем снять зажим. Затем вытащите панели сбоку от бампера.
Откройте багажник, снимите заднюю облицовку. Открутите слева и справа по три гайки крепления бампера (на 13 мм).
У автомобилей с системой контроля дистанции при парковке ослабьте хомут проводов, отсоедините штекер и освободите провод. Вытащите бампер назад вместе с помощником.
Установка
Установка осуществляется в последовательности, обратной снятию.
