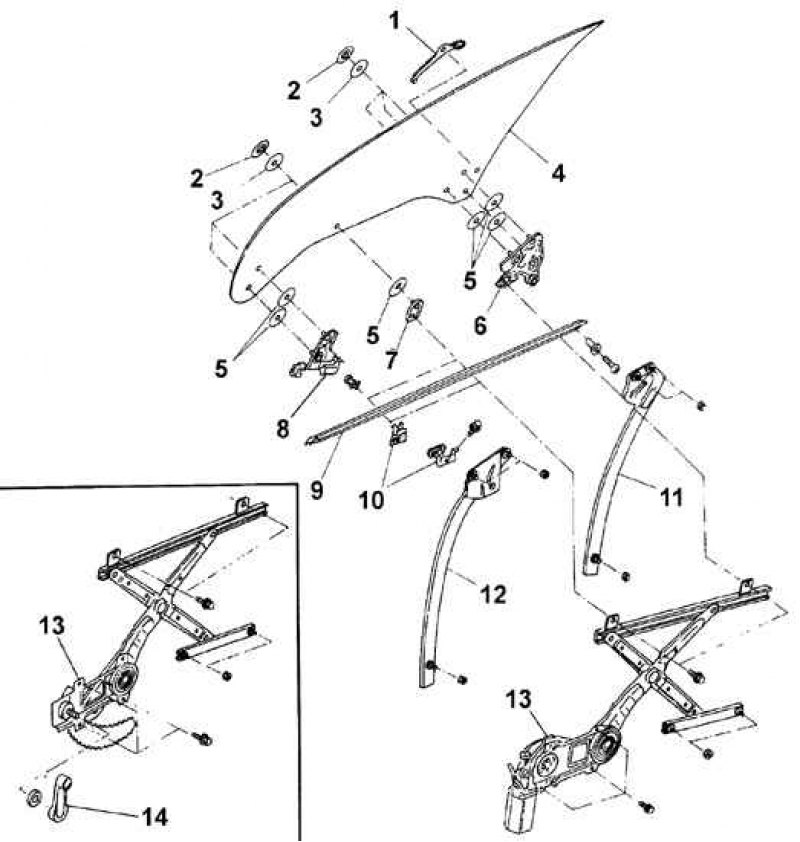

Детали крепления стекла и стеклоподъемник передней двери на моделях 1990 года
1 – направляющая; 2 – гайка; 3 – прокладка; 4 – стекло двери; 5 – шайба; 6 – задний фиксатор стекла; 7 – центральный фиксатор стекла; 8 – передний фиксатор стекла; 9 – наружный уплотнитель; 10 – стабилизатор; 11 – задняя направляющая стекла; 12 – передняя направляющая стекла; 13 – стеклоподъемник; 14 – ручка стеклоподъемника

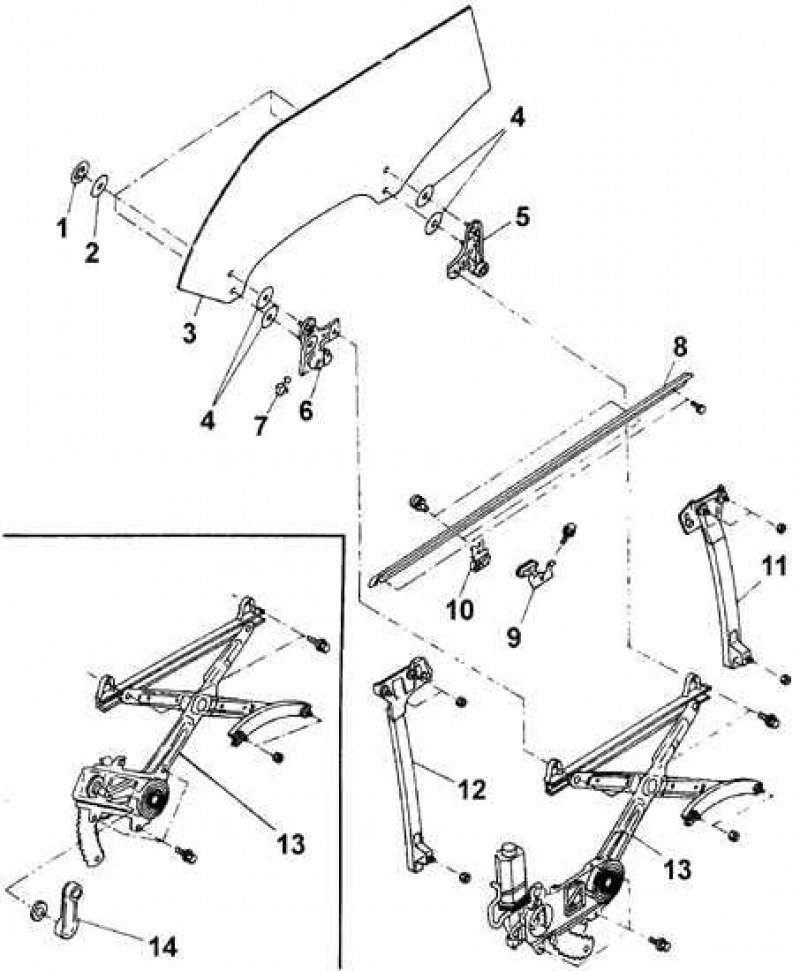

Детали крепления стекла и стеклоподъемник задней двери на модели 1990 года
1 – гайка; 2 – прокладка; 3 – стекло двери; 4 – шайба; 5 – задний фиксатор стекла; 6 – передний фиксатор стекла; 7 – ползун; 8 – наружный уплотнитель; 9 – внутренний стабилизатор; 10 – внешний стабилизатор; 11 – задняя направляющая стекла; 12 – передняя направляющая стекла; 13 – стеклоподъемник; 14 – ручка стеклоподъемника
1. Снимите обивку двери и защитную пленку.
2. Опустите стекло двери до упора вниз.
3. На моделях с 1995 года отсоедините электрический разъем от наружного зеркала и снимите декоративную накладку отделки зеркала с двери.
4. Снимите внутреннюю ручку открытия двери и тяги.

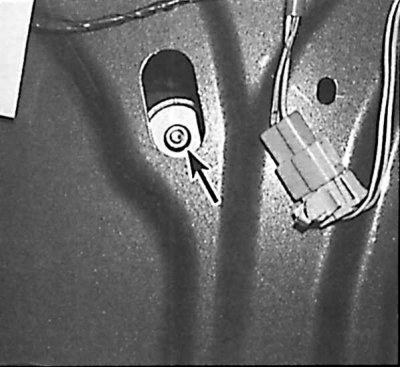

5. Отвинтите болт крепления стабилизатора (указан стрелкой) стекла и снимите стабилизатор.

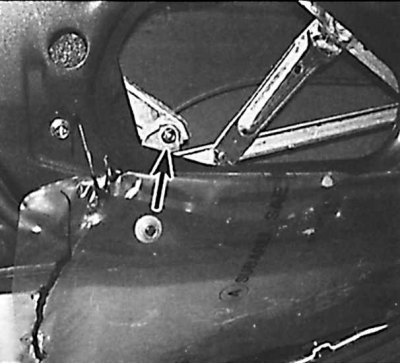

6. Отвинтите болт крепления фиксатора стекла (указан стрелкой).
7. Извлеките стекло вверх из двери.
8. Установка производится в последовательности, обратной снятию.
