Снятие

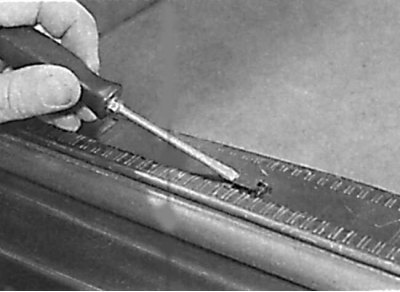

Освобождение фиксирующих скоб, крепящих заднюю панель отделки багажного отделения
Снятие задней панели отделки багажного отделения
Отсоединение электрического разъема замка багажника

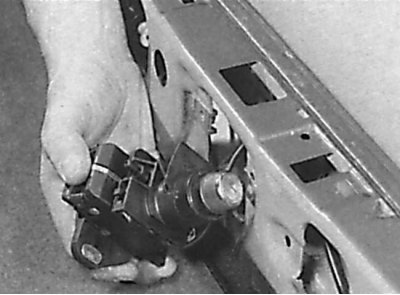

Снятие замка багажника
1. Откройте крышку багажника, затем снимите провод массы с аккумулятора.
2. Соблюдая осторожность, освободите фиксаторы и снимите заднюю панель отделки багажного отделения (см. рис. Освобождение фиксирующих скоб, крепящих заднюю панель отделки багажного отделения, Снятие задней панели отделки багажного отделения). В панели отделки багажного отделения имеется специальная крышка, после снятия которой можно произвести только регулировку положения замка багажника.
3. На моделях с центральным замком отсоедините тягу замка багажника от исполнительного механизма центрального замка. Для этого переместите блокирующую втулку к исполнительному механизму и отсоедините тягу.
4. Используя маркер или карандаш, отметьте расположение болтов крепления замка. Отсоедините электрический разъем замка багажника и освободите провода из скоб крепления (см. рис. Отсоединение электрического разъема замка багажника).
5. Отвинтите болты крепления и снимите замок багажника (см. рис. Снятие замка багажника). При необходимости замените резиновое уплотнительное кольцо замка багажника.
Оригинал можно просмотреть на сайте AutoInstruction.ru
Установка
1. Установка производится в последовательности, обратной снятию. Проверьте работу замка багажника и, при наличии, исполнительного механизма центрального замка. При необходимости, ослабьте болты крепления замка и, перемещая замок, отрегулируйте его положение, или сдвиньте блокирующую втулку тяги замка и переместите ее в требуемое положение.
