Снятие
Снятие панели отделки с левой стойки задней двери
Снятие верхних панелей отделки стоек задней двери

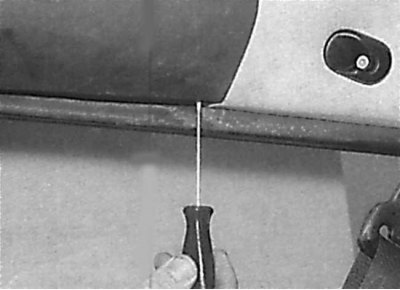

Отвинчивание переднего винта крепления панели отделки потолка
Расположение задних винтов крепления панели отделки потолка
Снятие панели отделки потолка

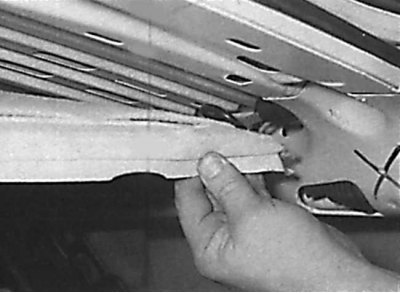

Снятие потолка для доступа к соединительным клеммам
Расположение соединительных клемм электропроводки задней двери
Расположение места соединения шланга омывателя заднего стекла и вакуумного шланга центрального замка
Расположение болтов крепления шарнира к задней двери
1. Снимите провод массы с аккумулятора.
2. Снимите боковые панели отделки багажного отделения для доступа к панели отделки стойки задней двери. Для улучшения доступа с левой стороны извлеките запасное колесо.
3. Освободите скобы крепления и с левой и правой стороны снимите нижние панели отделки со стоек задней двери (см. рис. Снятие панели отделки с левой стойки задней двери).
4. Извлеките из верхних панелей отделки стоек задней двери лампы подсветки багажного отделения, затем отсоедините от них электрические разъемы и извлеките лампы из автомобиля.
5. Отвинтите винты, крепящие верхние панели отделки стоек задней двери. Для извлечения панелей из скоб крепления переместите их вниз и снимите с автомобиля (см. рис. Снятие верхних панелей отделки стоек задней двери).
6. Отвинтите винты, крепящие заднюю панель отделки потолка, затем переместите панель назад и снимите ее с автомобиля (см. рис. Отвинчивание переднего винта крепления панели отделки потолка, Расположение задних винтов крепления панели отделки потолка, Снятие панели отделки потолка).
7. Снимите потолок и переместите блок соединительных клемм электропроводки задней двери на левую сторону автомобиля (см. рис. Снятие потолка для доступа к соединительным клеммам, Расположение соединительных клемм электропроводки задней двери). Промаркируйте каждый провод, затем отвинтите винты и снимите провода с блока клемм. Снимите с кузова уплотнительное кольцо и извлеките электропроводку задней двери из кузова для того, чтобы ее можно было снять вместе с задней дверью.
8. Отсоедините шланг омывателя заднего стекла и вакуумный шланг центрального замка и извлеките их из кузова так, чтобы их можно было снять вместе с задней дверью (см. рис. Расположение места соединения шланга омывателя заднего стекла и вакуумного шланга центрального замка).
9. Используя маркер или карандаш, отметьте положение каждого шарнира на задней двери.
10. Используя двух помощников, отвинтите болты, крепящие шарниры к задней двери и снимите заднюю дверь с автомобиля (см. рис. Расположение болтов крепления шарнира к задней двери).
11. Проверьте состояние шарниров задней двери и, при необходимости, замените их.
[Оригинал расположен на ресурсе: Autoinstruction.ru]
Установка
1. Установка производится в последовательности, обратной снятию. Совместите шарниры задней двери в соответствии с метками, нанесенными перед снятием. Не устанавливая панели отделки, подсоедините аккумулятор и проверьте работу всех электрических агрегатов задней двери. После установки двери проверьте, чтобы зазор по периметру двери был везде одинаковый, а также, чтобы наружная поверхность двери была заподлицо с остальными элементами кузова. Для регулировки зазора по периметру двери ослабьте болты крепления шарниров двери и, перемещая дверь, отрегулируйте ее положение, после чего затяните болты крепления.
