Снятие

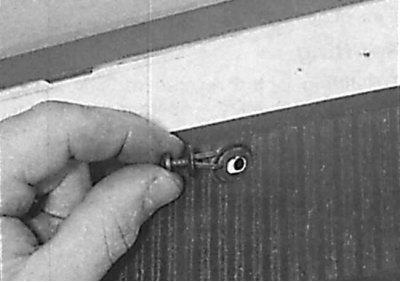

Извлечение пистона крепления обивки задней двери
Снятие нижней обивки задней двери
Снятие декоративной накладки кнопки замка двери
Отсоединение тяг от замка двери

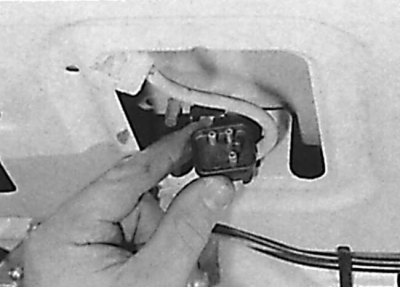

Отсоединение электрического разъема замка задней двери
Расположение болтов крепления замка задней двери
Снятие замка задней двери

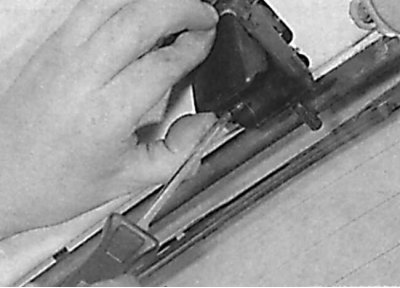

Отвинчивание винта, крепящего внутреннюю ручку замка задней двери
Расположение болтов крепления цилиндра замка к замку задней двери
1. Снимите провод массы с аккумулятора. Откройте заднюю дверь, затем извлеките пистоны и снимите нижнюю обивку задней двери. Для извлечения пистона вывинтите центральный винт и извлеките пистон из обивки (см. рис. Извлечение пистона крепления обивки задней двери, Снятие нижней обивки задней двери).
2. Отсоедините декоративную крышку кнопки замка задней двери, затем освободите внутреннюю панель и снимите ее с задней двери (см. рис. Снятие декоративной накладки кнопки замка двери).
3. Отметьте расположение тяг и отсоедините их от замка двери (см. рис. Отсоединение тяг от замка двери).
4. Отсоедините электрический разъем, расположенный на проводах замка, затем отвинтите болты крепления и снимите замок с задней двери вместе с резиновым уплотнительным кольцом цилиндра замка. Возможно, для освобождения пространства для снятия замка придется отвинтить винт и снять внутреннюю ручку замка с задней двери (см. рис. Отсоединение электрического разъема замка задней двери, Расположение болтов крепления замка задней двери, Снятие замка задней двери, Отвинчивание винта, крепящего внутреннюю ручку замка задней двери).
5. Ремонт замка задней двери необходимо производить на станции технического обслуживания. Единственное, что можно заменить самостоятельно, это микровыключатель и двигатель закрытия замка. При необходимости, отвинтите болты и снимите цилиндр замка с замка задней двери (см. рис. Расположение болтов крепления цилиндра замка к замку задней двери).
Установка
1. Установка производится в последовательности, обратной снятию. Перед установкой панели отделки проверьте работу замка задней двери.
