Замок крышки багажника (кузов седан)

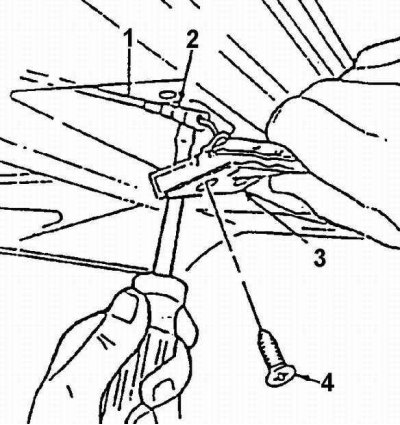

1. Тяга; 2. Зажим-успокоитель; 3. Замок в сборе; 4. Винт (2 шт.)
На автомобилях с кузовом седан не предусмотрена возможность регулировки замка крышки багажника.
Снять или отсоединить
1. Два винта крепления замка.
2. Отсоединить от тяги замка зажим-успокоитель.
3. Замок в сборе с автомобиля.
Установить или присоединить
1. Замок в сборе на автомобиль. Присоединить тягу замка.
2. Присоединить тягу замка. Присоединить к тяге зажим-успокоитель.
Источник расположен на сайте (www.AutoInstruction.ru)
3. Присоединить к тяге зажим-успокоитель.
4. Ввернуть два винта крепления замка к крышке багажника.
Запорная петля замка
Запорная петля (кузов седан)

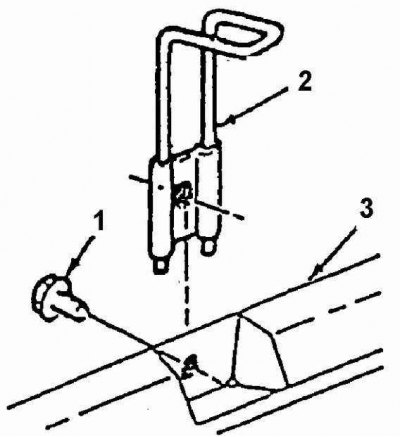

1. Винт; 2. Запорная петля; 3. Задняя стенка багажника
На автомобилях с кузовом седан предусмотрена возможность регулировки запорной петли по высоте для обеспечения нормальной работы замка крышки багажника.
Снять или отсоединить
1. Вывернуть 4 винта и снять накладку задней стенки багажника.
2. Откинуть коврик для доступа к запорной пластине.
3. Вывернуть один винт и снять запорную пластину с автомобиля.
Установить или присоединить
1. Запорную петлю на автомобиль, закрепив ее винтом.
2. Вернуть коврик в нормальное положение.
3. Накладку задней стенки багажника, закрепив ее 4 винтами.
Цилиндр замка
Цилиндр замка в сборе

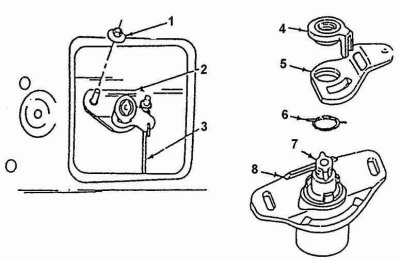

1. Гайка (2 шт.); 2. Цилиндр замка в сборе; 3. Тяга; 4. Кольцо с ведущим поводком; 5. Кронштейн; 6. Возвратная пружина; 7. Цилиндр замка; 8. Корпус замка
Цилиндр замка

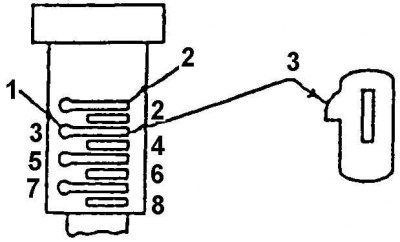

1. Гнезда пружин; 2. Первая прорезь для запорной пластины (остается пустой); 3. Запорная пластина
Снять или отсоединить
1. Отвернуть две гайки кропления цилиндра замка.
2. Отсоединить тягу от цилиндра замка и снять его с крышки багажника.
Установить или присоединить
1. Цилиндр замка в крышку багажника, присоединив к цилиндру тягу.
2. Две гайки крепления цилиндра замка к крышке багажника.
3. Вставить пружины пластин и запорные пластины в соответствующие отверстия и прорези цилиндра замка. При этом следует руководствоваться кодом ключа.
Внимание! Не устанавливать пружину и пластину в первую прорезь цилиндра. При монтаже пружин и запорным пластин в цилиндр замка следует смазать все детали тонким слоем консистентной смазки.
4. Для проверки правильности сборки вставить в цилиндр замка ключ. Если все пластины выступают из цилиндра, сборка произведена правильно.
