Цилиндр замка крышки багажника
Снятие
1. Открыть крышку багажника.
2. Извлечь пистоны крепления обивки багажника и отвернуть отделку багажника от верхнего края багажного отделения.

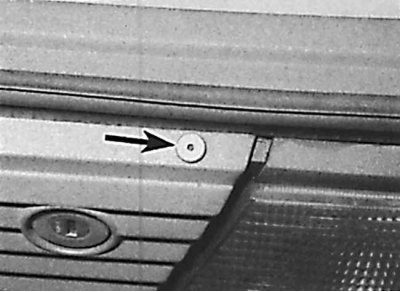

3. Высверлить заклепки (указана стрелкой) крепления верхней части наружной отделки багажника и снять отделку.
4. Работая в багажном отделении, отвинтить болт (указан стрелкой) и отсоединить тягу от цилиндра замка.
5. Высверлить заклепки или отвинтить болты и извлечь цилиндр замка из панели кузова.
Установка
1. Установка производится в последовательности, обратной снятию, с учетом следующих моментов.
2. Установить наружную отделку багажника и цилиндр замка с применением новых заклепок.
3. Проверить действие замка перед установкой на прежнее место отделки багажника.
4. Отрегулировать положение тяги цилиндра замка (ослабляя болт и перемещая тягу).
Замок крышки багажника
Снятие
1. Открыть крышку багажника.
2. Извлечь пистоны крепления обивки багажника и отвернуть отделку багажника от верхнего края багажного отделения.
3. Отвинтить два болта, снять замок и отсоединить тягу.
Установка
1. Установка производится в последовательности, обратной снятию.
2. Проверить действие замка перед установкой на прежнее место отделки багажника.
Запорная пластина замка крышки багажника
Запорная пластина привинчена к крышке багажника двумя болтами. Регулируется пластина перемещением ее в пределах удлиненных отверстий под болт.
