Замок задней двери (кузов хетчбек)
1. Замок в сборе; 2. Винт (2 шт.); 3. Тяга замка; 4. Цилиндр замка в сборе; 5. Зажим-успокоитель
Снять или отсоединить
1. Пластмассовые зажимы и панель отделки задней двери.
2. Два винта крепления замка.
3. Две гайки крепления цилиндра замка.
4. Зажимы-успокоители с тяги замка.
5. Отсоединить тягу от замка и снять цилиндр замка в сборе.
6. Замок из задней двери.
Установить или присоединить
1. Замок в заднюю дверь.
2. Присоединить тягу к замку и установить цилиндр замка.
3. Зажим-успокоитель на тягу замка.
4. Развернуть цилиндр замка и навернуть 2 крепежные гайки. Затянуть гайки крепления цилиндра замка моментом 15 Нм.
5. Два винта крепления замка.
6. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.
Запорный палец
Запорный палец замка задней двери (кузов хетчбек)
Оригинал опубликован на веб-сайте (www.Autoinstruction.ru)

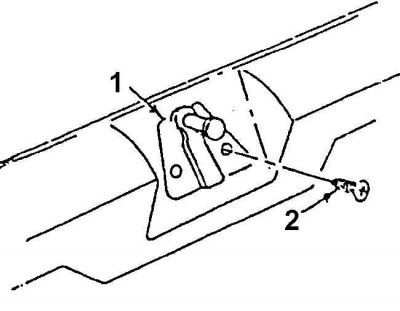

1. Запорный палец; 2. Винты (2 шт.)
Положение запорного пальца регулируется по высоте для обеспечения нормальной работы замка задней двери.
Снять или отсоединить
1. Два винта крепления запорного пальца.
2. Запорный палец с автомобиля.
Установить или присоединить
1. Запорный палец на автомобиль. Ввернуть 2 крепежных винта.
2. Проверить работу замка задней двери и положение задней двери относительно проема кузова. При необходимости отрегулировать.
Цилиндр замка
Цилиндр замка в сборе
1. Гайка (2 шт.); 2. Цилиндр замка в сборе; 3. Тяга; 4. Кольцо с ведущим поводком; 5. Кронштейн; 6. Возвратная пружина; 7. Цилиндр замка; 8. Корпус замка
Снять или отсоединить
1. Пластмассовые зажимы и панель отделки задней двери.
2. Две гайки крепления цилиндра замка.
3. Отсоединить тягу от цилиндра замка и снять цилиндр замка в сборе.
Установить или присоединить
1. Цилиндр замка на заднюю дверь. Присоединить тягу замка.
2. Навернуть две гайки крепления цилиндра замка.
3. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.
Замена цилиндра замка задней двери (кузов хетчбек)
Цилиндр замка

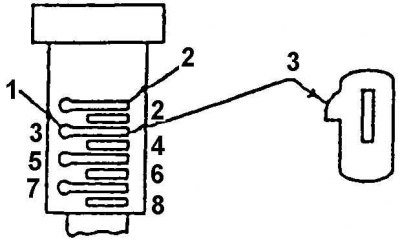

1. Гнезда пружин; 2. Первая прорезь для запорной пластины (остается пустой); 3. Запорная пластина
1. Вставить пружины пластин и запорные пластины в соответствующие отверстия и прорези цилиндра замка. При этом следует руководствоваться кодом ключа.
Внимание! Не устанавливать пружину и пластину в первую прорезь цилиндра. При монтаже пружин и запорным пластин в цилиндр замка следует смазать все детали тонким слоем консистентной смазки.
2. Для проверки правильности сборки вставить в цилиндр замка ключ. Если все пластины выступают из цилиндра, сборка произведена правильно.
