Примечание. Двери очень тяжелые и их неудобно устанавливать, поэтому рекомендуем выполнять эту работу вдвоем.
Предостережение. При работе внутри дверей надевайте перчатки для того, чтобы не оцарапать руки острыми кромками дверных панелей.
Снятие и установка
1. Полностью опустите стекло, затем отсоедините провод от отрицательной клеммы аккумулятора.
2. Откройте до упора дверь и подставьте под нее деревянный брусок подходящей высоты или гидравлический домкрат. Накройте домкрат (или брусок] тряпкой, чтобы не повредить снизу дверь.
(Смотрите оригинал на указанном сайте: AutoInstruction.ru)
3. Снимите облицовку двери и защитное покрытие (см. параграф 15).
4. Отсоедините все разъемы электропроводки, провода заземления и хомуты крепления электропроводки к двери.
Примечание. Рекомендуем пометить разъемы электропроводки для облегчения последующей сборки.
5. Отсоедините от двери резиновую трубку, соединяющую дверь и кузов Выньте из отверстия двери электропроводку.
6. Выньте штифт ограничителя двери, выдавив его вверх (рис. 16.6).
7. Пометьте положение петель фломастером или чертилкой (для облегчения регулировки двери после установки).
8. Попросите помощника поддержать дверь и выверните болты крепления петель к двери (рис. 16.8). Снимите дверь. Примечание Перед снятием двери пометьте положение петель.
9. Установка двери выполняется в последовательности. обратной снятию.
Регулировка
10. Правильная регулировка двери необходима для работы всех ее компонентов. Осмотрите оси петель и убедитесь в том, что они не имеют чрезмерного люфта. Полностью откройте дверь и покачайте ее вверх-вниз (не раскачивал автомобиль). Люфт двери в вертикальном направлении не должен превышать 1.5 мм (в противном случае петли необходимо заменить).
11. Регулировка положения двери относительно кузова осуществляется перемещением петель относительно кузова или двери. Для этого необходимо ослабить затяжку соответствующих болтов. Дверь необходимо регулировать так, чтобы ее верхний торец был параллелен крыше. Передние двери должны быть параллельны крыльям. Задние двери должны быть параллельны задним крыльям, а нижние кромки дверей должны быть параллельны порогам. Если дверь невозможно отрегулировать перемещением петель, подложите под петли прокладки нужной толщины.
12. Для регулировки двери в закрытом положении отметьте положение защелки, затем убедитесь в том, что замок двери контактирует с центром защелки. При необходимости переместите защелку в нужном направлении.

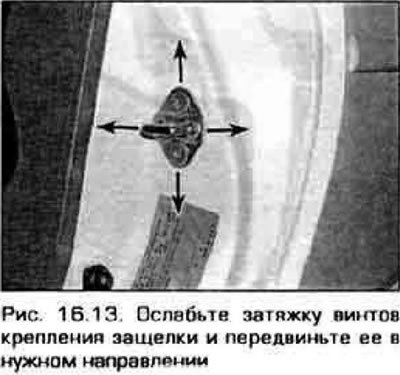

13. Отрегулируйте положение защелки двери в горизонтальном направлении. При этом передняя дверь должна быть параллельна центральной стойке, а задняя дверь - заднему крылу. Регулировка производится перемещением замка двери (рис. 16.13).
