Поэтому в радиатор встроен температурно-зависимый выключатель. Если он «чувствует», что протекающая мимо него охлаждающая жидкость после прохождения радиатора все еще слишком горячая, то включает вентилятор посредством реле в гнезде 2 в «восьмиштырьковой опоре реле». Он также выключает электропривод вентилятора, когда температура внизу в радиаторе опускается до определенной величины.
Двухступенчатый вентилятор радиатора с электроприводом
В некоторых версиях Audi A4 имеется двухступенчатый вентилятор радиатора с электроприводом, который благодаря наличию двух ступеней включения может более индивидуально реагировать на повышение температуры охлаждающей жидкости. Это возможно благодаря двухступенчатому термовыключателю, который включает второй путь тока к вентилятору через другое реле в гнезде 3 в «восьмиштырьковой опоре реле» и добавочное сопротивление.
Температуры переключения термовыключателя радиатора
Модель вентилятора | Температура включения | Температура выключения |
Одноступенчатый | 92–97°С | Около 84°С |
Двухступенчатый | ||
1-я ступень | 92–97°С | 84°С |
2-я ступень | 99–105°С | 91°С |
Совет: Из-за электрического подключения через клемму 30 вентилятор может внезапно включиться даже при неработающем двигателе. Будьте осторожны при проведении работе в двигательном отсеке!

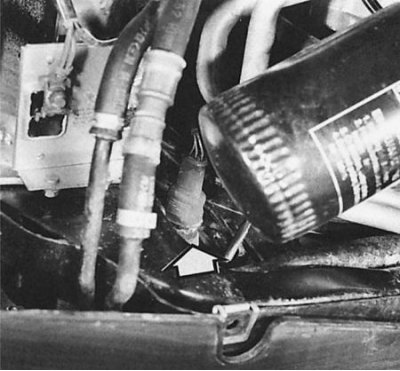

Термовыключатель (стрелка) вентилятора радиатора с электроприводом в автомобилях с усиленным охлаждением привинчен внизу слева на радиаторе.
