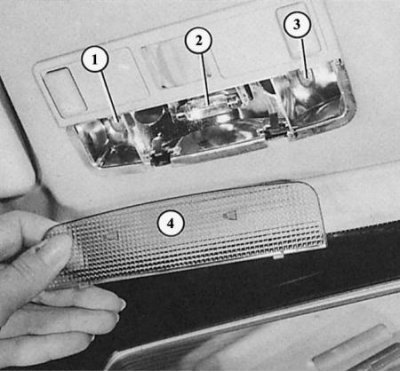

Под общим рассеивателем (4) располагаются лампы накаливания фонарей для чтения (1 и 3), а также фонаря для освещения салона (2).

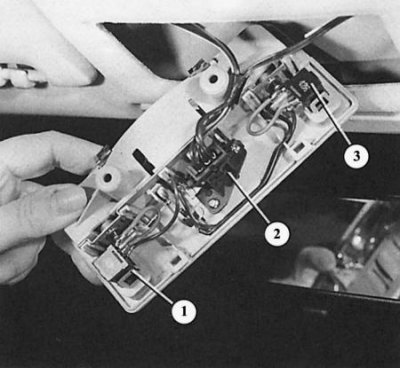

При демонтированном фонаре салона (ослабьте два винта на среднем рефлекторе) на обратной стороне становятся доступными выключатели (1 и 3) фонарей для чтения и выключатель (2) фонаря салона.

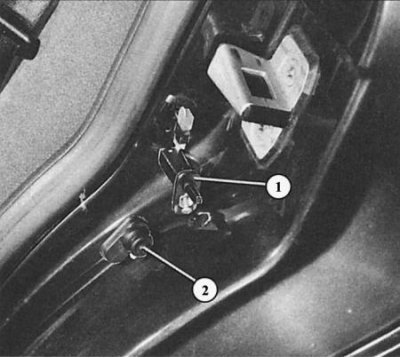

Такой дверной контактный выключатель (1; здесь демонтирован) находится только на задних дверях под резиновой насадкой (2).

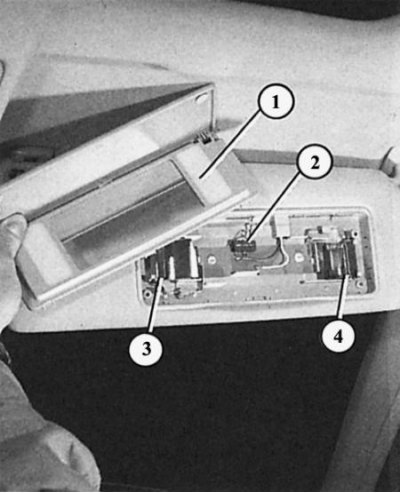

Слева: в автомобилях с освещением зеркала для макияжа можно осторожно выдавить вкладыш зеркала (1) из рамы солнцезащитного козырька. Тогда будут видны микровыключатель (2) и обе софитные лампы (3 и 4) для освещения зеркала.

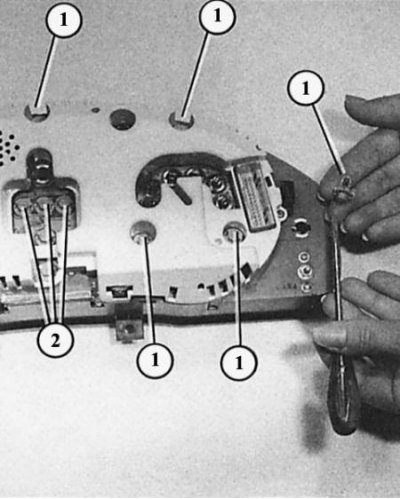

Справа: в освещении приборов патрон и лампа накаливания образуют один конструктивный элемент. Здесь вывинчена лампочка. Цифрой «1» показано расположение лапочки для освещения приборов, цифрой «2» обозначено 5 лампочек для освещения бортового компьютера и устройства контроля.
Функционирование
В Audi A4 управление функционированием фонаря салона осуществляется от центрального замка: на работу фонаря салона блок управления центрального замка влияет следующим образом:
1. После того как вынимается ключ зажигания, вспыхивает фонарь салона.
2. При открытии автомобиля включается освещение салона.
3. При включении зажигания, а также при закрытии автомобиля свет выключается.
4. После закрытия двери свет горит еще около 30 с, но в том случае, если перед этим включалось зажигание или приводился в действие центральный замок.
5. Если дверь остается открытой более 4 мин, то фонарь салона отключается.
Лампы фонаря для освещения салона
1. Осторожно отожмите из пазов рассеиватель фонаря и затем выньте из корпуса фонарь.
2. При монтаже крючочки на обратной стороне вначале вставьте в вырез в крыше.
3. Выньте софитную лампу (10 Вт, длина 41 мм) из патрона.
4. При комбинированном фонаре для чтения выньте из патрона лампу со стеклянным цоколем (5 Вт).
Дверной контактный выключатель фонаря для освещения салона
На передних дверях в Audi А4 больше нет традиционных дверных контактных выключателей. Вместо них в серводвигатель центрального замка интегрирован контакт «двери закрыты».
По-другому дело обстоит с задними дверями: здесь в проеме двери установлен традиционный контактный выключатель. Он посылает прямой сигнал о положении двери в блок управления центрального замка, как это делает контакт передних дверей. Нарушения в работе этого выключателя возникают тогда, когда:
- нажимной штифт выключателя заклинивает в направляющей или он погнут. Замените выключатель;
- разъем провода отвалился от выключателя. Для того чтобы разъем лучше держался, слегка согните его и снова вставьте;
- контактная поверхность выключателя с крепежным винтом или контакты разъема окислились. Удалите слой окиси наждачной бумагой или острой отверткой.
Сам дверной контактный выключатель привинчен к дверной стойке только одним винтом с крестообразной головкой. Чтобы его демонтировать, снимите резиновую насадку, вывинтите винт и выньте выключатель.
Задние фонари для чтения
Так же как передние фонари для чтения, задние фонари могут быть установлены в положение фонарей освещения салона за счет изменения положения выключателя, поэтому задняя часть салона тоже имеет выгоду от управления освещением салона. Замена ламп:
1. Вставьте отвертку в выемку сбоку на корпусе лампы и осторожно отожмите лампу.
2. После замены лампы накаливания снова вставьте корпус лампы – вначале той стороной, где провод.
Освещение зеркала для макияжа
1. Осторожно выдавите вкладыш зеркала из рамы солнцезащитного козырька.
2. Выньте данную лампу накаливания из патрона.
3. Вставьте новую лампу.
Фонарь для освещения багажника
Оба фонаря для освещения багажника располагаются слева в боковой облицовке багажника, а также – немного скрыто – в поперечном щитке под задним стеклом.
1. Откройте капот.
2. Вставьте отвертку в выемку сбоку в корпусе лампы и осторожно отожмите фонарь.
3. После замены лампы накаливания (софитная лампа 5 Вт, длина 36 мм) снова вставьте корпус лампы – вначале той стороной, где провод.
Фонарь для освещения двигательного отсека
1. Слегка сдавите плафон фонаря справа и слева и снимите его.
2. У 10-ваттной лампочки байонетное соединение.
