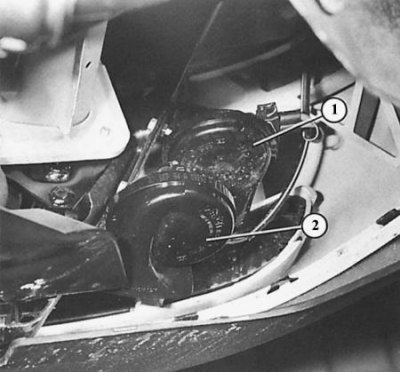

Оба рожка звукового сигнала (1 и 2) установлены справа впереди за бампером. Они становятся доступными после демонтажа нижней облицовки двигательного отсека.
Постоянный контроль
Если зажигание включено, то при нажатии на пластину рожка в рулевом колесе, должен звучать двойной звуковой сигнал. Контакт рожка создает соединение с массой в электрической цепи управления реле рожка звукового сигнала (глава Электротехническое оборудование). Подача тока к реле осуществляется от клеммы 75 замка зажигания, которая подает электропитание только при включенном зажигании. В замкнутой электрической цепи (т.е. при нажатой пластине рожка звукового сигнала) контакты реле замыкаются, и на рожки звукового сигнала подается ток по проводу в черной/желтой оболочке. Соединение с массой осуществляется по коричневому проводу.
Рожок звукового сигнала неисправен?
1. Демонтируйте нижнюю облицовку двигательного отсека (глава Детали кузова).
2. Отсоедините разъем провода.
3. Демонтируйте соответствующий рожок звукового сигнала.
4. Подсоедините к каждому штекерному разъему рожка звукового сигнала вспомогательный провод и соедините их с плюсом и минусом аккумулятора.
(Текст предоставлен порталом: AutoInstruction.ru)
5. Если он не звучит, то неисправен данный рожок.
6. Скрежещущий или молчащий рожок звукового сигнала можно исправить или вернуть к жизни путем вращения регулировочного винта на обратной стороне рожка.
7. Обнажите винт под заливочной массой.
8. После регулировки снова герметично закройте винт заливочной массой.
