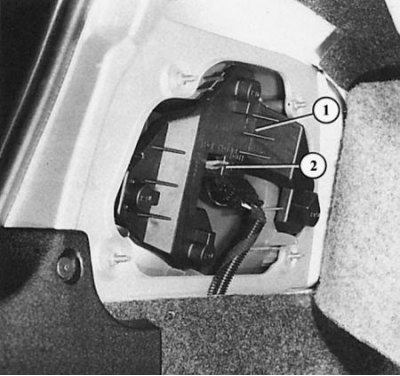

Нажав крепежный выступ (2), можно снять патрон (1) лампы заднего фонаря.

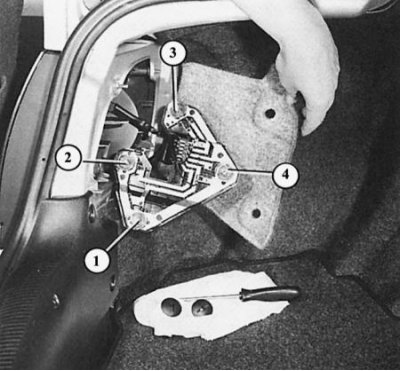

Все лампы накаливания заднего фонаря размещаются на общей плате. 1 – лампа противотуманного фонаря; 2 – лампа заднего хода; 3 – лампа заднего света и огня стоп-сигнала; 4 – лампа указателя поворота.

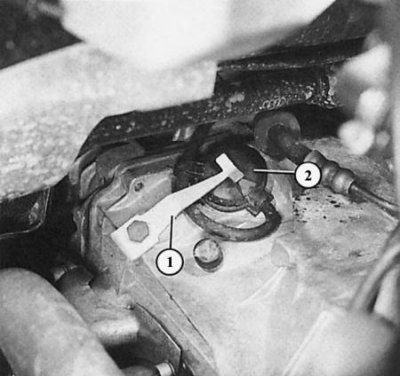

Выключатель (2) фонарей заднего хода располагается на верхней стороне механической коробки передач и удерживается накладкой (1).

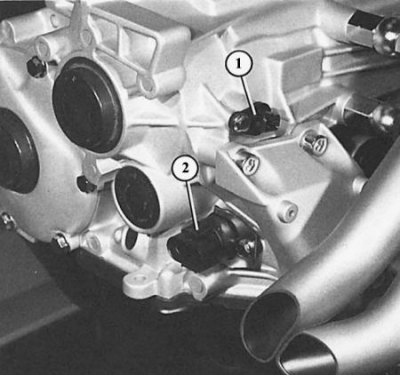

При 4-ступенчатой автоматической коробке передач (здесь демонтирована) выключатель фонарей заднего хода скомбинирован с многофункциональным выключателем (2). Кроме того, вы видите штекерный разъем датчика (1) числа оборотов коробки передач.
Замена ламп
1. Отвинтите крепежные заглушки и откиньте в сторону облицовку багажника за задними фонарями.
Источник статьи доступен на сайте (AutoInstruction.ru)
2. Прижмите крепежные выступы патрона лампы и выньте патрон.
3. При замене ламп накаливания прижмите их слегка в патроне, поверните налево и выньте.
Демонтаж
1. Демонтируйте патрон лампы.
2. Откиньте облицовку багажника в области задних фонарей.
3. Отвинтите четыре шестигранные гайки на багажнике.
4. Выньте снаружи корпус фонаря. Если корпус еще сильно приклеен к кузову за счет проложенного уплотнительного шнура, то его нужно отжать от кузова отверткой, обернутой тряпкой.
5. При монтаже проверьте уплотнительный шнур! Существует опасность проникновения воды в багажник.
Совет: После демонтажа корпуса лампы, нажав на крепежные фиксаторы, можно снять диафрагму под задним фонарем.
