Силовой агрегат — снятие и установка (Volvo S80 I)

  • Главная
  • Вольво
  • S80
  • 1 (1998-2006)
  • Двигатель и системы
  • Капремонт двигателей
  • Силовой агрегат — снятие и установк…
0
Оглавление: Снятие ↓ Установка ↓ Все модели ↓

Снятие



1. Откройте капот. Если он помешает снятию двигателя талью, снимите капот, как описано в главе 11.

2. Снимите аккумулятор, как описано в главе 5А.

3. Снимите пластиковую крышку с двигателя, подняв ее вверх. Отверните болты/гайки крепления подкапотной поперечины к стаканам крепления стоек передней подвески и верхней опоре двигателя.

4. Снимите узел воздушного фильтра, все воздуховоды, включая впускной турбонагнетателя (если предусмотрен), как описано в соответствующей части главы 4.

5. Отсоедините шины массы от головки цилиндров (см. рис.).

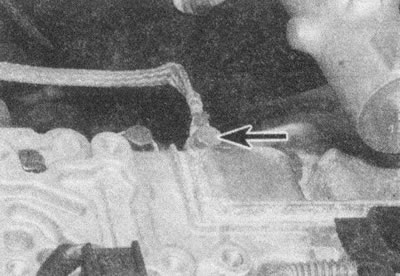

Рис. 3.5. Отсоедините от головки шину заземления…

Рис. 3.5. Отсоедините от головки шину заземления (стрелка)


6. Как описано в главе 1, выполните следующее:
  • а) Слейте охлаждающую жидкость.
  • б) Если двигатель предстоит разбирать, слейте моторное масло.
  • в) Снимите ремень привода вспомогательных агрегатов.

7. Снимите пластиковую крышку с центрального монтажного блока и отсоедините разъем жгута проводки двигателя от колодки. Отсоедините провод питания от стартера, отверните два болта и отведите монтажный блок в сторону (см. рис.).

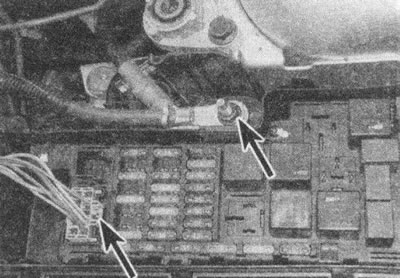

Рис. 3.7. Отсоедините разъем жгута проводки…

Рис. 3.7. Отсоедините разъем жгута проводки двигателя (стрелка) и положительный провод питания (стрелка)




8. Распустите хомут и отсоедините возвратный маслопровод сверху от насоса ГУР. Отцепите защелку и снимите резервный бачок ГУР, положив его временно на двигатель. Заткните пробками отверстия, чтобы не попала грязь.

9. Отсоедините вентиляционный шланг от расширительного бачка, распустите хомут и отсоедините шланг расширительного бачка от патрубка сзади головки цилиндров. Снимите расширительный бачок. Снимая, отсоедините разъем проводки датчика уровня жидкости в бачке.

10. Запомните положение (лучше навесьте бирки) и отсоедините все разъемы проводки от силового агрегата. Запомните (или зарисуйте) укладку жгута проводки. Отверните болты и освободите жгут от кронштейнов на двигателе/подрамнике. Снимите жгут.

11. Отверните болты и отсоедините шину массы от левого переднего угла корпуса КПП. Отверните болт крепления кронштейна шины к подрамнику (см. рис.).

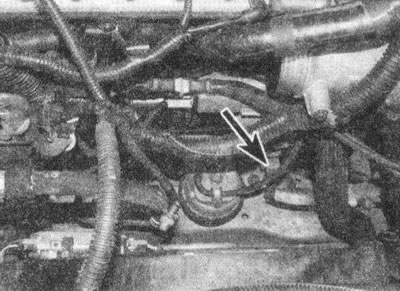

Рис. 3.11. Место подключения заземляющей шины…

Рис. 3.11. Место подключения заземляющей шины (стрелка)


12. Отсоедините вакуумный шланг сервоусилителя тормозов от впускного коллектора (бензиновые модели) или вакуумного насоса (дизели).

13. Снимите радиатор, как описано в параграфе 13.

14. Отсоедините тросы селектора от АКПП, как описано в главе 7.



15. Пережмите струбцинкой резиновый шланг сцепления, освободите фиксатор и отсоедините металлическую трубку от рабочего цилиндра сцепления, как описано в главе 6.

16. Отсоедините питающий и возвратный топливопроводы от фитингов над правым приводным валом. Фитинги могут иметь быстроразъемную конструкцию, когда для снятия нужно сжать колечко или вставить вилку, чтобы развести «пальцы» на колечке. Может быть установлен и обычный хомут (см. рис.). На бензиновых моделях там же отсоедините и шланг системы EVAP (угольный адсорбер).

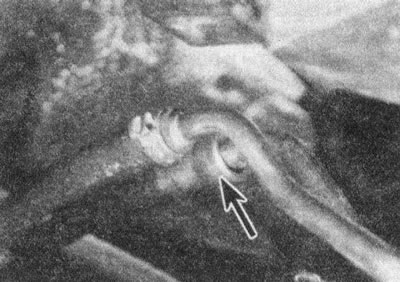

Рис. 3.16, а. Чтобы отсоединить питающий…

Рис. 3.16, а. Чтобы отсоединить питающий топливопровод (стрелка)...

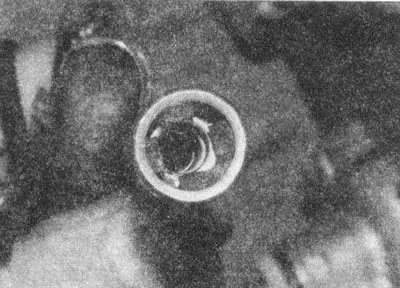

Рис. 3.16, 6. ...следует освободить четыре…

Рис. 3.16, 6. ...следует освободить четыре внутренних защелки


17. На всех моделях снимите приводные валы, как описано в главе 8.



18. Отсоедините разъем проводки компрессора кондиционера, отверните четыре болта крепления и отсоедините компрессор от двигателя, подвязав его к передней панели. Постарайтесь не погнуть трубки компрессора. Хладагент из компрессора выпускать не нужно.

19. Снимите турбонагнетатель, как описано в главе 4.

20. Проверните кольца на фитингах против часовой стрелки и отсоедините шланги отопителя от моторного щита под капотом (см. рис.). Будьте готовы к разливу жидкости.

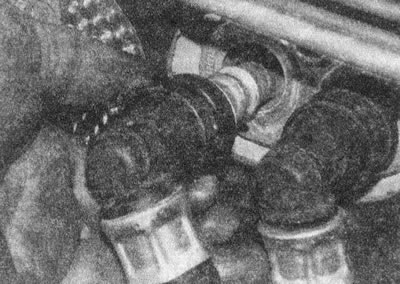

Рис. 3.20. Проверните кольца против часовой…

Рис. 3.20. Проверните кольца против часовой стрелки, чтобы отсоединить шланги отопителя


21. Через отверстия в шкиве отверните три болта крепления насоса ГУР к опорному кронштейну. Отверните болты крепления кронштейна к задней стенке насоса и головке цилиндров. Опустите насос вместе с резервным бачком. Подвяжите его спереди к подрамнику.

22. Отверните оставшийся болт крепления и снимите генератор.

23. Действуя под автомобилем, отверните болт крепления передней опоры двигателя к подрамнику и болт крепления задней опоры силового агрегата к подрамнику (см. рис.).

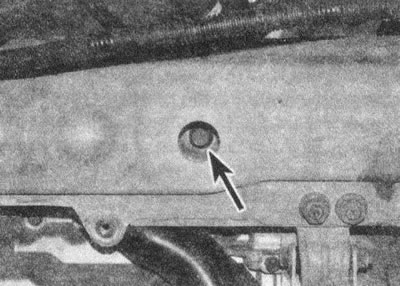

Рис. 3.23, а. Передний болт крепления опоры…

Рис. 3.23, а. Передний болт крепления опоры двигателя (стрелка)

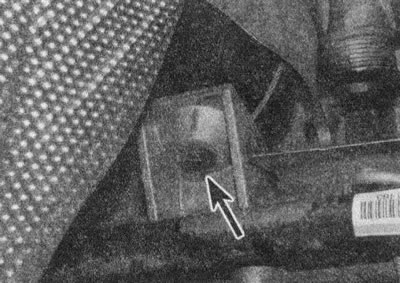

Рис. 3.23,6. Задняя болт крепления опоры (стрелка)

Рис. 3.23,6. Задняя болт крепления опоры (стрелка)


24. Отверните два болта крепления ролика-ограничителя снизу к корпусу КПП.

25. Присоедините таль к подъемным пружинам двигателя, перенесите на нее вес силового агрегата (см. рис.).

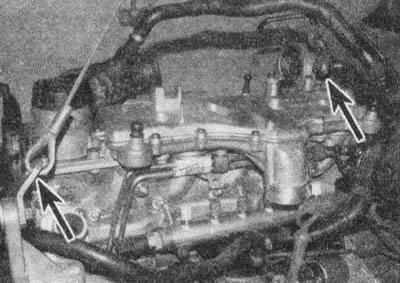

Рис. 3.25. Цепь тали соединяйте с подъемными…

Рис. 3.25. Цепь тали соединяйте с подъемными пружинами (стрелки)


26. Вновь проверьте, все ли отсоединено, что помешает снятию агрегата.

27. Отверните болты крепления правой опоры двигателя к кронштейну на блоке цилиндров (ближе к шкиву коленвала). Поднимите и выведите силовой агрегат из моторного отделения (см. рис.). Мы находим необходимым отвернуть три болта и снять переднюю опору с блока двигателя. Пригласите помощника, чтобы облегчить вывод агрегата из-под капота.

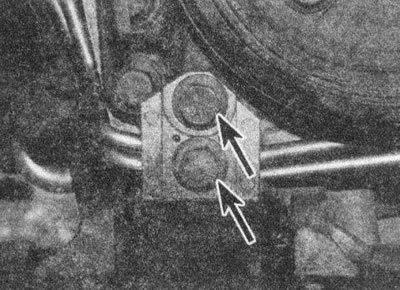

Рис. 3.27. Отверните два болта крепления…

Рис. 3.27. Отверните два болта крепления кронштейна правой опоры двигателя к блоку цилиндров (стрелки)




Разъединение силового агрегата



28. Снимите стартер.

Модели с МКПП



29. Отверните болты крепления КПП к двигателю.

30. Вдвоем с помощником, не перекашивая, стяните КПП с двигателя. Как только КПП сойдет с направляющих втулок, следите за тем, чтобы она не повисла на входном валу.

Модели с АКПП



31. Проворачивая коленвал головкой с воротком за гайку шкива, головкой Тогх ТХ5О через лючок в задней части двигателя по одному отверните болты крепления гидротрансформатора к планшайбе. Для установки потребуются новые болты.

32. Отверните болты крепления АКПП к двигателю.

33. Вдвоем с помощником, не перекашивая, стяните АКПП с направляющих втулок двигателя, следя за тем, чтобы гидротрансформатор сходил вместе с КПП, оставаясь внутри колокола. Через лючок в колоколе придерживайте гидротрансформатор.

Установка



Модели с МКПП



34. Убедитесь в том, что сцепление отцентрировано, а компоненты привода сцепления установлены в колокол. Входной вал КПП, направляющие втулки и выжимной подшипник НИЧЕМ СМАЗЫВАТЬ НЕ НАДО, поскольку они имеют специальное антифрикционное покрытие.

35. Совместите, не перекашивая, КПП и двигатель, используя направляющие втулки. Заверните болты крепления КПП к двигателю и затяните их предписанным моментом. Установите стартер.

Модели с АКПП



36. Перед установкой промойте маслоохладитель АКПП чистой трансмиссионной жидкостью. Для этого присоедините шланг к верхнему штуцеру, через воронку влейте жидкость, собирая ее из возвратного шланга в подставленную посуду.

37. Очистите стыковочные поверхности гидротрансформатора и планшайбы, привалочные поверхности колокола и двигателя. Слегка смажьте консистентной смазкой выступающую часть гидротрансформатора и направляющие втулки двигателя/АКПП.



38. Совместите, не перекашивая, АКПП и двигатель, используя направляющие втулки. Заверните болты крепления АКПП к двигателю. Затяните их в диагональной последовательности предписанным моментом.

39. Закрепите гидротрансформатор на планшайбе новыми болтами. Проворачивая коленвал способом, как при снятии, затяните через лючок все болты предписанным моментом.

Все модели



40. Установка остальных компонентов — обратная процедура. Обратите внимание на следующее:
  • а) Затягивайте все резьбовые соединения моментами, предписанными в Спецификациях в соответствующих главах.
  • б) Перед установкой датчиков ABS убедитесь в том, что они и посадочные места абсолютно чистые.
  • в) Присоединяя тросовые тяги МКПП, обратите внимание на то, что наружный кабель (маркированный желтой краской) крепится к вертикальному рычагу селектора на хвостовике КПП (также имеет желтую метку).
  • г) На моделях с АКПП присоедините и отрегулируйте тросы селектора, как описано в главе 7Б.
  • д) Установите узел воздушного фильтра, как описано в главе 4.
  • е) Установите ремень привода вспомогательных агрегатов. Залейте охлаждающую жидкость и моторное масло, как описано в главе 1.
  • ж) Залейте смазку в КПП, как описано в главе 1.
  • з) Перед запуском двигателя прочтите параграф 16.
Статья проверена экспертом: Вячеслав Веретенников
