1. Отключить аккумулятор.
2. Слить охлаждающую жидкость (см. раздел 4).
3. Снять кожух вентилятора.
4. Снять приводные ремни с блоков генератора, гидроусилителя и кондиционера (см. раздел 14).
5. Снять вентилятор (см. раздел 13).
6. Снять крышку зубчатого ремня распредвала (см. главу 1).
7. Отсоединить от насоса нижний шланг радиатора (фото).

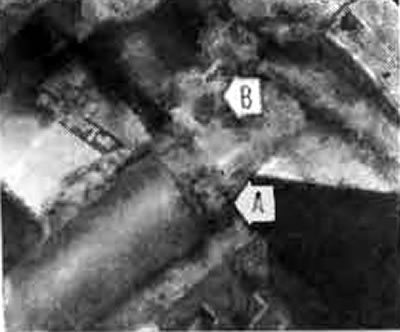

Фото 10.7. Хомут нижнего шланга радиатора (А) и крепежный болт возвратной трубки обогревателя (В)
8. Вывернуть зажимной болт обратного отопителя, затем — все остальные болты и гайки и снять насос.
На двигателях, оборудованных системой Pulsair, зажимной болт обратного шланга отопителя отвинчивается с трудом. В этом случае следует сначала вывернуть гайку с нижней стороны болта, затем ослабить остальные зажимные болты насоса, слегка сдвинуть его, а затем отвернуть болт отопителя. В обоих случаях, для будущих работ, шестигранные болты с головкой следует заменить на болты Аллена.
9. Очистить контактные поверхности насоса и блока цилиндров.
10. Установку проводить в обратном порядке, заменив прокладку между насосом и блоком.
Фото 10.10А. Прокладка между насосом и блоком цилиндров |

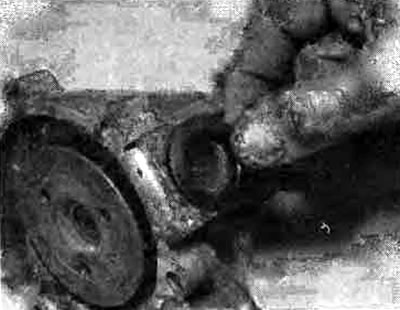

Фото 10.10В. Уплотнение между насосом и выпускным отверстием головки цилиндров |
11. Затянуть вручную зажимные болты, затем с помощью рычага поддерживать насос, постепенно затягивая болты ключом (фото). Это операция улучшает уплотнение на контакте насоса и блока цилиндров.
Фото 10.11. Приподнять рычагом насос перед затягиванием болтов
12. Установить остальные снятые детали, залить охлаждающую жидкость (см. раздел 6). Разогреть двигатель и проверить герметичность системы.
