2. Снять приводной ремень, соединяющий водяной насос и генератор (см. раздел 14), если шкив должен быт снят.
Жестко закрепленный вентилятор
3. Снять четыре зажимных болта со ступицы вентилятора (фото).

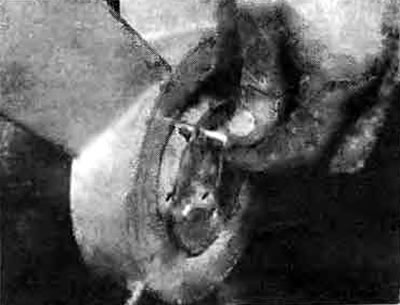

Фото 13.3. Снять затяжные болты вентилятора
4. Снять пластину, большую шайбу, вентилятор и втулку; если необходимо — шкив, запомнив его положение (фото).

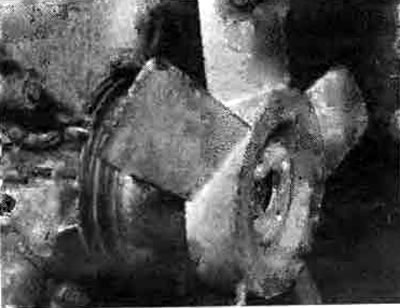

Фото 13.4А. Снять вентилятор...

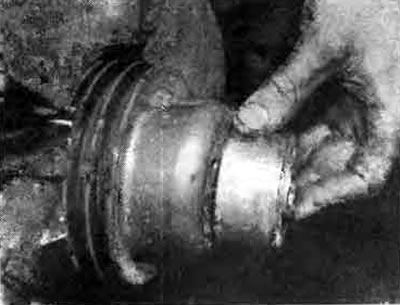

Фото 13.4Б... втулку...

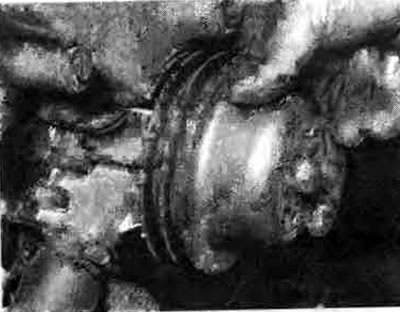

Фото 13.4В... и шкив...
5. Установку проводить в обратной последовательности.
Вентилятор с вязкой муфтой (тип 1)

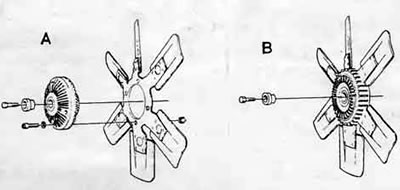

Рис. 2.3. Вентилятор с вязкой муфтой — тип 1 (А) и тип 2 (В)
6. Вывернуть центральный болт и втулку и снять вентилятор и муфту.
7. Вентилятор может быть снят с муфты отвинчиванием четырех затяжных болтов и гаек.
8. Подобным же образом ступица привернута к выступу (фланцу) водяного насоса.
9. Сборку производить в обратном порядке.
Вентилятор с вязкой муфтой (тип 2)
10. Процедура подобна описанной выше, но муфта с вентилятора не снимается.
Терморегулируемый вентилятор с вязкой муфтой

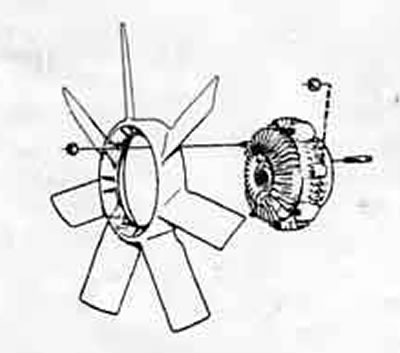

Рис. 2.4. Терморегулируемая вязкая муфта
11. Отвинтить четыре гайки прижимающие муфту к фланцу водяного насоса и отсоединить вентилятор и муфту.
12. Вентилятор прикреплен к муфте стержнями и гайками.
13. Сборку проводить в обратном порядке.
