Разборка стартера 3S-FE, 4S-FE
1. Отсоедините корпус стартера в сборе с обмоткой стартера от тягового реле.
а) Отверните гайку и отсоедините клемму провода от вывода тягового реле.

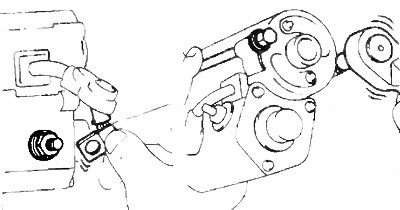

б) Отверните 2 стяжных болта Вытяните корпус стартера в сборе с обмоткой статора из тягового реле.
в) Снимите войлочный сальник (некоторые модели).
2. Отсоедините крышку стартера со стороны привода.
а) Отверните 2 винта.
б) Снимите крышку стартера со стороны привода вместе с паразитной шестерней, подшипником, обгонной муфтой и возвратной пружиной.

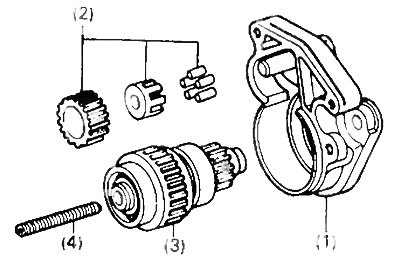

3. Извлеките обгонную муфту (3), паразитную шестерню вместе с подшипником (2) и пружину (4) из крышки стартера со стороны привода (1).
4. При помощи магнитного штифта извлеките стальной шарик из отверстия в валике обгонной муфты.
5. Снимите щеткодержатель и щетки.
а) Отверните два винта и снимите крышку стартера со стороны коллектора.

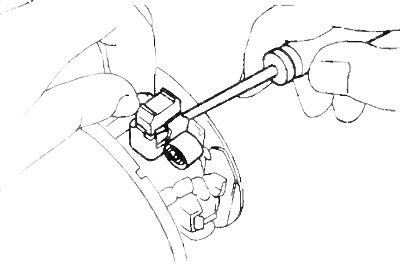

б) При помощи отвертки отожмите пружину щетки и отсоедините щетку от щеткодержателя. Отсоедините 4 щетки и снимите щеткодержатель.
6. Отсоедините якорь от корпуса стартера.
Сборка стартера 3S-FE, 4S-FE
Примечание: используйте высокотемпературную консистентную смазку для смазки подшипников и шестерен при сборке стартера.
1. Заложите консистентную высокотемпературную смазку в подшипники и вставьте якорь в корпус стартера.
2. Установите щеткодержатель.
а) Установите щеткодержатель.
б) При помощи отвертки отогните пружину щетки назад и установите щетку в щеткодержатель.
(Смотрите оригинал на указанном сайте AutoInstruction)
Примечание: проверьте, чтобы провода (+) щетки не соприкасались с "массой".
в) Установите крышку стартера со стороны коллектора и закрепите ее двумя винтами.
3. Нанесите консистентную смазку на стальной шарик и вставьте шарик в отверстие вала якоря.
4. Установите обгонную муфту, паразитную шестерню и крышку стартера со стороны привода.
а) Нанесите консистентную высокотемпературную смазку на возвратную пружину, обгонную муфту, паразитную шестерню и подшипник.
б) Вставьте пружину в отверстие узла тягового реле.

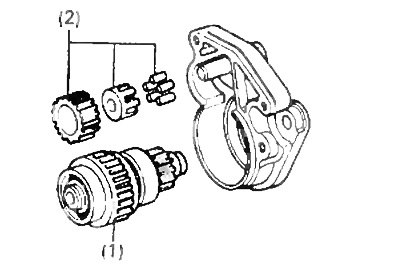

в) Установите обгонную муфту (1), паразитную шестерню и подшипник паразитной шестерни (2) в крышку стартера со стороны привода.
г) Соедините крышку стартера со стороны привода с узлом тягового реле, закрепив ее двумя винтами.
6. Соедините корпус стартера в сборе с якорем с тяговым реле.
а) Установите фетровый сальник (некоторые модели).

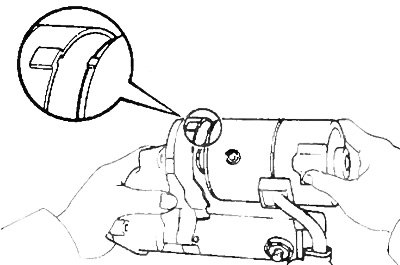

б) Совместите выступ на корпусе стартера с пазом на корпусе тягового реле.
в) Установите 2 стяжных болта.
г) Присоедините подводящий провод к выводу "С" тягового реле.
Стартер 3S-FE, 4S-FE. 1 - стяжной болт, 2 - пружина щетки, 3 - щеткодержатель, 4 - крышка со стороны коллектора, 5 - корпус в сборе с обмоткой статора, 6 - подшипник, 7 - тяговое реле, 8 - возвратная пружина, 9 - якорь, 10 - подшипник, 11 - "паразитная" шестерня, 12 - обгонная муфта, 13 - подшипник, 14 - крышка стартера со стороны привода, 15 - шарик, 16 - войлочный сальник (некоторые модели).
