2. Проверка ремня привода навесных агрегатов см. в разделе "Общие процедуры проверки и регулировки".
Визуально осмотрите провода, идущие к генератору, проверьте надежность их соединения, состояние проводки, а также наличие посторонних шумов, исходящих от генератора при работающем двигателе.
4. Проверьте цепь контрольной лампы зарядки аккумуляторной батареи.
а) Прогрейте двигатель и заглушите его.
б) Выключите все дополнительное оборудование.
в) Включите зажигание (ключ в положении "ON"). Убедитесь, что зажглась контрольная лампа зарядки аккумуляторной батареи.
г) Запустите двигатель. Убедитесь, что лампа погасла.
Если приведенные условия не выполняются, проверьте цепь контрольной лампы.
5. Проверка электрической цепи генератора без нагрузки.
Примечание: при наличии тестера для проверки генератора и аккумуляторной батареи подключайте последний в соответствии с инструкцией завода-изготовителя.
а) При отсутствии тестера проделайте следующие операции:

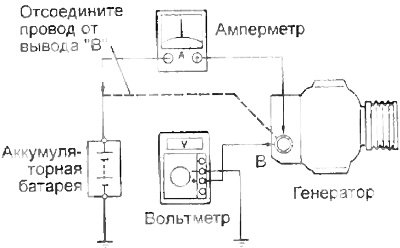

- Отсоедините провод от вывода генератора В и соедините его с отрицательным выводом амперметра.
- Подсоедините провод от положительного вывода амперметра к выводу "В" генератора.
- Соедините положительный вывод вольтметра с выводом "В" генератора.
- Соедините отрицательный вывод вольтметра с "массой".
Первоисточник расположен на портале: AutoInstruction.ru
б) Измерьте напряжение на выходе генератора и силу тока, начиная с частоты вращения холостого хода и до 2000 об/мин.
- Сила тока — не более 10 А
Напряжение на выходе:
- при 25°C — 13,9- 15,1 В
- при 115°C — 13,5 -14,3 В
Если напряжение больше указанной величины, то замените регулятор напряжения.
Если напряжение меньше указанной величины, проделайте следующие операции:
Соедините вывод "F" с "массой", запустите двигатель и измерьте напряжение на выводе "В".
Если напряжение меньше указанной величины, то проверьте генератор.
Если напряжение больше указанной величины, то замените регулятор напряжения.
6. Измерьте напряжение на выходе генератора и силу тока в цепи "генератор-аккумулятор" при 2000 об/мин, включенных фарах дальнего света и включенном положении выключателя вентилятора отопителя ("HI").
- Сила тока — не менее 30 А
Если величина тока меньше указанной величины, то отремонтируйте генератор.
Примечание: при полностью заряженной аккумуляторной батарее ток отдачи может быть меньше указанной величины.
