Разборка стартера 1,4, 2,0 и 2,2 кВт (ЗС-Т)
1. Отверните винт, снимите пружинную шайбу, болт и вывод провода.
2. Снимите статор и якорь.
а) Отверните гайку, и отсоедините вывод провода от вывода тягового реле.
б) Отверните два стяжных болта и извлеките статор вместе с якорем.
в) Снимите уплотнительное кольцо со статора.
Стартер 1,4 и 2,0 кВт

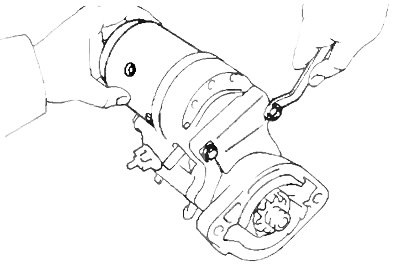

Стартер 2,2 кВт
3. Снимите корпус стартера, обгонную муфту в сборе и шестерню.
а) Отверните два болта.
б) Снимите следующие части с тягового реле.
(Стартер 1,4 и 2,0 кВт)
- (1) крышку стартера со стороны привода;
- (2) возвратную пружину;
- (3) подшипник;
- (4) промежуточную шестерню;
- (5) обгонную муфту в сборе.
(Стартер 2,2 кВт)
- (1) крышку стартера со стороны привода;
- (2) возвратную пружину;
- (3) ведущую шестерню;
- (4) подшипник;
- (5) промежуточную шестерню;
- (6) обгонную муфту в сборе.
Разборка и сборка стартера 2,2 кВт (ЗС-Т). 1 - корпус стартера (статор), 2 - кольцевое уплотнение, 3 - передний подшипник, 4 - якорь, 5 - задний подшипник, 6 - щеткодержатель, 7 - обгонная муфта в сборе, 8 - стальной шарик, 9 - возвратная пружина, 10 - тяговое реле, 11 - пыльник, 12 - вывод проводки, 13 - подшипник, 14 - промежуточная шестерня, 15 - ведущая шестерня, 16 - крышка стартера со стороны привода.
Разборка и сборка стартера 1,4 кВт (ЗС-Т). 1 - торцевая крышка, 2 - уплотнительное кольцо, 3 - щеткодержатель, 4 - статор, 5 - передний подшипник, 6 - якорь, 7 - задний подшипник, 8 - обгонная муфта в сборе, 9 - стальной шарик, 10 - возвратная пружина, 11 - тяговое реле, 12 - пыльник, 13 - вывод провода, 14 - подшипник, 15 - промежуточная шестерня, 16 - корпус стартера.
4. Используя магнитный стержень, извлеките стальной шарик из отверстия в валу обгонной муфты.
Разборка и сборка стартера 2,0 кВт (ЗС-Т). 1 - тяговое реле, 2 - возвратная пружина, 3 - стальной шарик, 4 - обгонная муфта в сборе, 5 - болт, 6 - крышка стартера со стороны привода, 7-, 8 - подшипник, 9 - промежуточная шестерня, 10 - ведущая шестерня, 11 - вывод провода, 12 - щеткодержатель, 13 - пружина, 14-, 18 - уплотнительное кольцо, 19 - корпус в сборе с обмоткой статора, 20-, 21 - подшипник.
5. Снимите щеткодержатель.
а) (Стартер 1,4 и 2,0 кВт) Отверните два винта, снимите два кольцевых уплотнения и торцевую крышку со статора, а затем снимите кольцевое уплотнение со статора.
б) Используя отвертку, отожмите пружину и отсоедините щетку от щеткодержателя. Отсоедините четыре щетки, и снимите щеткодержатель.

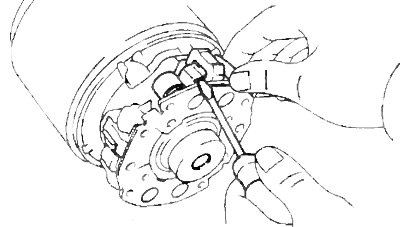

Стартер 1,4 и 2.0 кВт
Стартер 2,2 кВт
6. Извлеките якорь из статора.

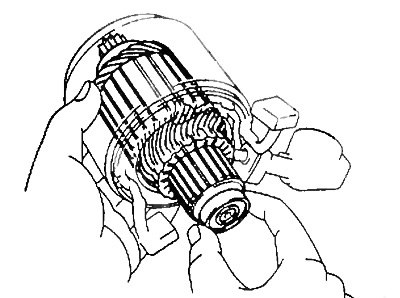

Стартер 1,4 и 2,0 кВт.
Стартер 2,2 кВт.
Сборка стартера 1.4, 2.0 и 2.2 кВт (ЗС-Т)
(Текст предоставил этот ресурс: AutoInstruction.ru)
Примечание: используйте высокотемпературную консистентную смазку для обработки подшипников и шестерен при сборке стартера.
1. Установите якорь в статор.
Нанесите смазку на подшипники якоря, и вставьте якорь в статор.
2. Установите щеткодержатель

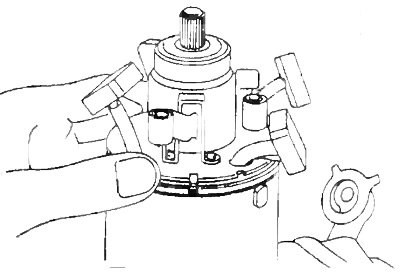

а) (Стартер 2,0 и 2,2 кВт) Совместите выступ щеткодержателя с пазом корпуса стартера.
б) Установите щеткодержатель на якорь.
в) С помощью отвертки отожмите щеточные пружины. Установите четыре щетки.
Примечание: проверьте что положительные выводы проводов не заземлены.

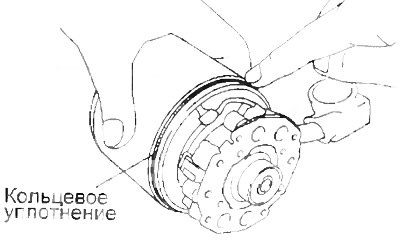

г) (Стартер 1,4 кВт) Установите новое кольцевое уплотнение на статор.
д) (Стартер 1,4 и 2,0 кВт) Установите новое кольцевое уплотнение на винт.
е) (Стартер 1.4 и 2,0 кВт) Установите крышку со стороны коллектора и закрепите ее двумя винтами.

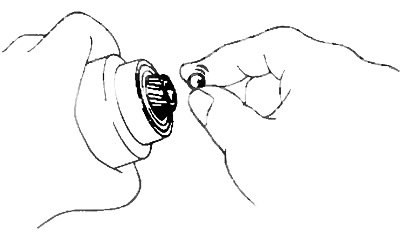

3. Вставьте стальной шарик в отверстие вала обгонной муфты.
Нанесите консистентную смазку на шарик и вставьте его в отверстие вала.
4. Установите крышку стартера со стороны привода, обгонную муфту в сборе и шестерни.
а) Нанесите смазку на возвратную пружину.
б) Вставьте возвратную пружину в отверстие тягового реле.

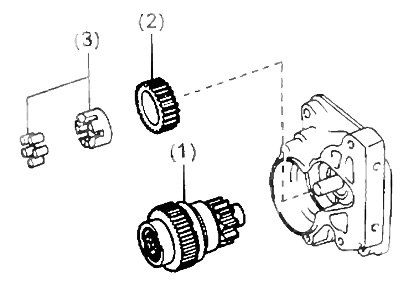

в) Установите следующие детали в крышку со стороны привода:
(Стартер 1,4 кВт)
- (1) обгонную муфту в сборе;
- (2) промежуточную шестерню;
- (3) подшипник.
(Стартер 2,0 и 2,2 кВт)
- (1) обгонную муфту в сборе;
- (2) промежуточную шестерню;
- (3) подшипник;
- (4) ведущую шестерню.
г) Установите корпус стартера и закрепите его двумя винтами.
5. Установите якорь и статор.
а) Установите новое уплотнительное кольцо на статор.

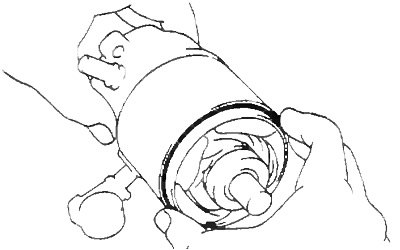

Стартер 1,4 кВт
Стартер 2,2 кВт

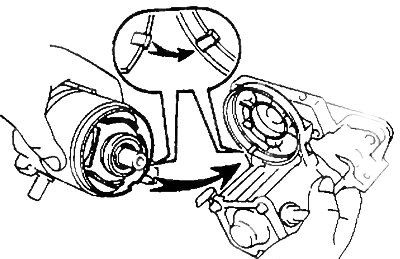

б) (Стартер 1,4 кВт) Совместите выступ на статоре с пазом на тяговом реле.
в) (Стартер 2,2 кВт) Совместите выступы щеткодержателя с пазами на корпусе тягового реле и установите корпус стартера и валик якоря в сборе.
г) (Стартер 2,0 и 2,2 кВт) Совместите выбитую метку (репер) на корпусе стартера с меткой на корпусе тягового реле.
д) (Стартер 2,2 кВт) Установите новое кольцевое уплотнение на стяжной болт.
е) Установите статор и якорь и закрепите их двумя стяжными болтами.
ж) Подсоедините вывод провода к клемме С и закрепите его гайкой.
6. Установите вывод провода. Установите вывод провода и закрепите его с помощью болта, пружинной шайбы и винта.
