Передняя секция
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (см. Главу 5).
2. Снимите заднюю секцию центральной консоли (см. ниже).
3. Снимите декоративную планку панели приборов (см. Раздел 37).
4. При помощи пластмассового клина отделите и снимите декоративную рамку ниши рычага переключения передач/селектора (см. сопр. иллюстрацию).

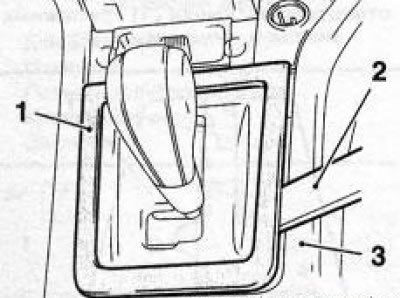

34.4 Отделение декоративной рамки (1) ниши рычага переключения передач/селектора от центральной консоли (1): 2. Пластмассовый клин
5. Извлеките лоток, а затем и установочный корпус передней пепельницы (см. Раздел 35).
6. Снимите установочный корпус прикуривателя (см. Главу 12).
7. На моделях, оборудованных AT, снимите крышку основания рычага селектора (см. Раздел 36).
8. При помощи пластмассового клина отделите вещевой ящик консольной секции панели приборов (см. сопр. иллюстрацию).

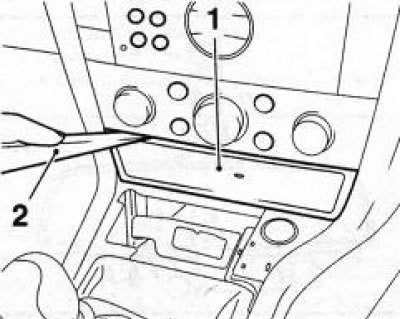

34.8 Вещевой ящик (1) консольной секции панели приборов: 2. Пластмассовый клин
9. Выверните 2 верхних винта крепления передней секции центральной консоли (см. сопр. иллюстрацию).

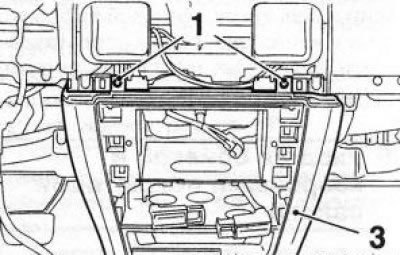

34.9 Верхние винты (1) крепления центральной консоли (3): 2. Пластмассовый клин
10. Выверните внутренний крепежный винт, подденьте пластмассовым клином и извлеките 4 декоративные заглушки с обеих сторон передней секции центральной консоли (см. сопр. иллюстрацию). Выверните 4 крепежных винта, слегка приподнимите заднюю часть передней секции и вытяните секцию по направлению назад.

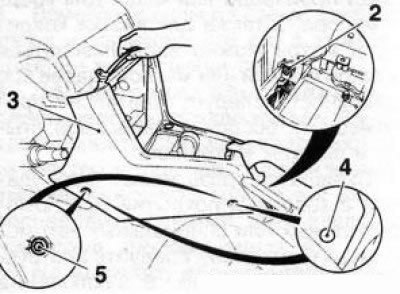

34.10 Снятие передней секции (3) центральной консоли: 2, 5. Крепежные винты; 4. Декоративные заглушки
11. Установка производится в порядке, обратном порядку снятия. Обратите внимание на правильность прокладки жгутов электропроводки.
Задняя секция
12. Извлеките лоток и установочный корпус задней пепельницы (см. Раздел 35).
13. При помощи пластмассового клина отделите декоративную панель задней торцевой стороны центральной консоли (см. сопр. иллюстрацию) Подденьте клином и отделите от центральной консоли накладку с розеткой отбора мощности, рассоедините разъем электропроводки с обратной стороны розетки и снимите накладку
Замечание: При соответствующей комплектации на задней секции центральной консоли могут быть установлены некоторые другие переключатели и органы управления. Порядок их снятия описан в Главе 12.

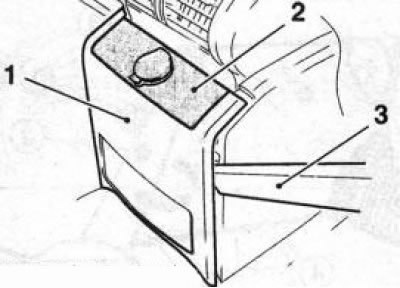

34.13 Снятие декоративной панели (1) и накладки (2) задней секции центральной консоли при помощи пластмассового клина (3)
14. Выверните 2 винта крепления задней секции центральной консоли (см. сопр. иллюстрацию).
34.14 Крепежные винты (3) задней секции (2) центральной консоли: 1. Центральный подлокотник
15. Выверните крепежные винты и снимите центральный подлокотник с задней секции центральной консоли (см. сопр. иллюстрацию).

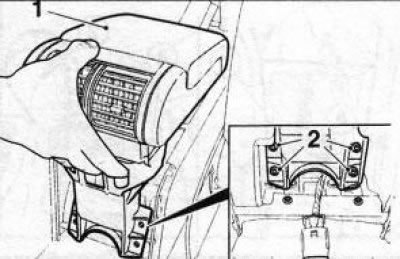

34.15 Снятие центрального подлокотника (1): 2. Крепежные винты
16. При помощи пластмассового клина отожмите поочередно фиксаторы с правой (А) и левой (В) стороны вещевого ящика (чашкодержателей) (см. сопр. иллюстрацию) и снимите ящик с центральной консоли.

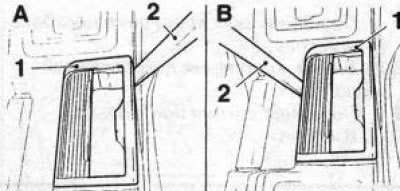

34.16 Снятие вещевого ящика (чашкодержателей) (1) центральной консоли: 1. Передний крепежный болт
17. Выверните передний крепежный винт (см. сопр. иллюстрацию) задней секции центральной консоли, взведите рычаг стояночного тормоза, потяните секцию назад и снимите ее вместе с рукавом подачи воздуха для обдува заднего пространства салона автомобиля.

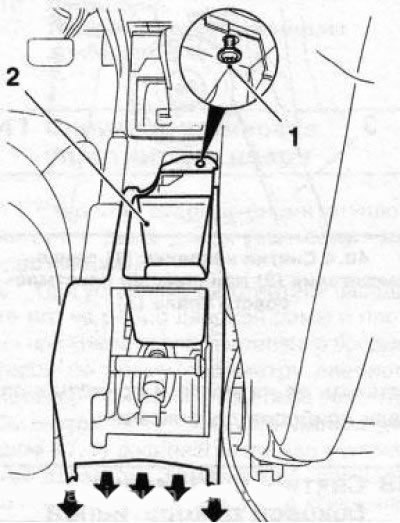

34.17 Снятие задней секции центральной консоли - тянуть в указанном стрелками направлении
18. Установка производится в порядке, обратном порядку снятия. Обратите внимание на правильную установку рукава подачи воздуха и прокладку жгутов электропроводки.
