Замечание: В данном разделе приводится подробное описание процедуры снятия/установки обивки на примере передней (водительской) боковой двери. Для задней двери приводятся лишь особенности.
Обшивка передней двери
1. Опустите стекло соответствующей двери, введите пластмассовый клин между внутренней дверной ручкой и накладкой и отделите накладку (см. сопр. иллюстрацию).

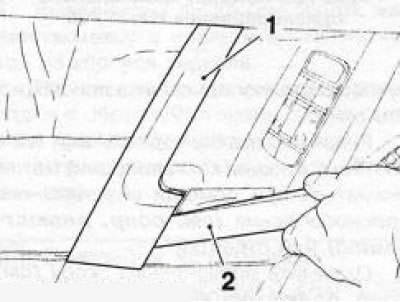

19.1 Отделение накладки (1) от внутренней дверной ручки при помощи пластмассового клина (2)
[Посмотрите оригинал на портале: AutoInstruction]
2. Выверните 2 винта на внутренней дверной ручке, а за тем 3 нижних винта крепления обивки (см. сопр. иллюстрацию).

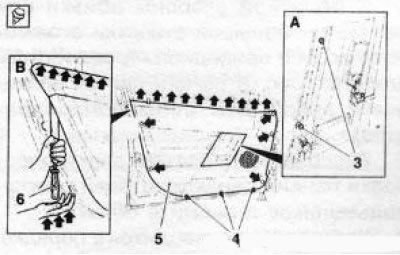

19.2 Крепления обивки (5) боковой двери (на примере передней двери): 3, 4. Крепежные винты; 6. Специальное приспособление Hazet-2164-2
3. При помощи пластмассового клина (например, Hazet 799-3) отделите 5 держателей обивки от рамы двери (см. иллюстрацию 19.2).
4. Аналогичным приемом отделите нижнюю внутреннюю накладку оконного проема вместе с облицовкой от рамы двери, постепенно продвигая клин вдоль накладки.
Замечание: Клин следует вводить под накладку с наружной стороны двери (через оконный проем).
5. При помощи специального инструмента (например, Hazet-2164-2) отделите обивку двери от накладки оконного проема, слегка подбивая инструмент ладонью руки (см. иллюстрацию 19.2).
Замечание: Накладка закреплена на обивке двери пружинными скобами. При отделении накладки от обивки пружинные скобы повреждаются и при последующей установке должны быть заменены.
6. С обратной стороны обивки при помощи небольшой отвертки отожмите фиксатор приводного троса и отсоедините трос от рычага снятия блокировки двери (см. сопр. иллюстрацию)
19.6 Отожмите отверткой (7) фиксатор (8) и отделите приводной трос (9), перемещая в указанных стрелками направлениях
7. Рассоедините разъем электропроводки панели переключателей стеклоподъемников и снимите обивку.
8. Установка производится в порядке, обратном порядку снятия. Замените все вышедшие из строя фиксаторы.
Особенности снятие обшивки для задней двери
9. При соответствующей комплектации после опускания стекла снимите рукоятку стеклоподъемника (см. Раздел 20).
10. На моделях Хэтчбэк (GTS) при помощи пластмассового клина отожмите 3 фиксатора и отделите треугольную накладку задней двери (см. сопр. иллюстрацию). Клин следует вставлять сверху.

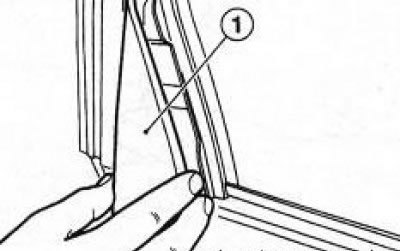

19.10 Снятие треугольной накладки задней двери (модели Хэтчбэк (GTS))
11. Выверните 2 винта на внутренней дверной ручке, а затем 2 нижних винта крепления обивки (см. сопр. иллюстрацию).
19.11 Крепления обивки задней боковой двери 2,3 Крепежные винты
12. При помощи пластмассового клина (например, Hazet 799-3) отделите 4 держателя обивки от рамы двери.
