Модели Хэтчбэк (GTC)
1. Откройте дверь задка, снимите полку багажного отделения.
2. Снимите декоративные крышки слева и справа на обивке дверей задка и выверните крепежные винты (см. сопр. иллюстрацию).
15.2 Снятие накладок (3 и 4) оконной рамы двери задка (модели Хэтчбэк): 1. Винты крепления накладок; 2. Элементы крепления тросов полки багажного отделения; 5. Нижняя часть обивки
Замечание: Если снимается только нижняя часть обивки, достаточно вывернуть винты крепления накладок оконной рамы двери задка, параграфы 3 и 4 можно пропустить.
3. Выверните элементы крепления тросов полки багажного отделения из обивки оконной рамы (см. иллюстрацию 15.2).
4. Поочередно введите пластмассовый клин под накладки оконной рамы, отожмите фиксаторы и отделите накладки от рамы окна (см. иллюстрацию 12.2) в указанных стрелками направлениях.
Замечание: Каждая накладка рамы окна закреплена тремя фиксаторами.
5. При помощи специального инструмента (например, Hazet 799-3) извлеките 4 заглушки из нижней части обивки двери задка (см. сопр. иллюстрацию), затем при помощи того же инструмента извлеките распорные заклепки и снимите 2 держателя.

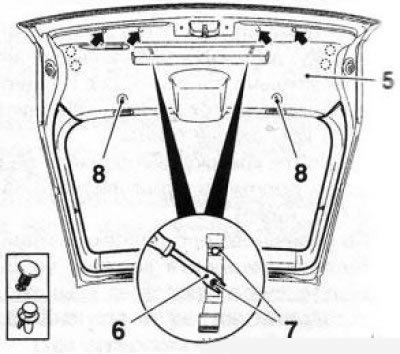

15.5 Снятие нижней части обивки (5) дверей задка (модели Хэтчбэк)
6. Выверните 2 винта (см. иллюстрацию 15.5), введите под обивку пластмассовый клин, отожмите 4 фиксатора в нижних углах обивки и снимите ее с двери задка.
7. Установка производится в порядке обратном порядку снятия. Замените все поврежденные фиксаторы, заклепки и заглушки новыми.
Модели Универсал
8. Откройте дверь задка, выверните крепежный винт и снимите панель облицовки ручки двери задка (см. сопр. иллюстрацию).
15.8 Крепления нижней части обивки (4) двери задка (модели Универсал): 1. Крепежный винт; 2. Панель облицовки ручки двери задка; 3. Датчик-выключатель
9. На моделях, оборудованных механизмом автоматического открывания двери задка, при помощи пластмассового клина извлеките датчиквыключатель из установочного корпуса (см. иллюстрацию 15.8). Отожмите 2 фиксатора крепления корпуса выключателя и извлеките корпус из обивки, рассоедините разъем электропроводки с обратной стороны корпуса.
10. При помощи пластмассового клина отожмите 10 фиксаторов нижней части обивки и снимите ее с двери задка.
11. Введите под накладку оконной рамы двери задка пластмассовый клин, постепенно продвигая его вдоль края накладки, отожмите 8 фиксаторов и отделите накладку (см. сопр. иллюстрацию).

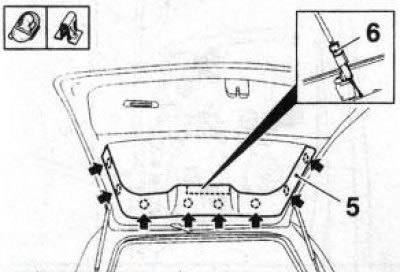

15.11 Фиксаторы (указаны стрелками) накладки (5) оконной рамы двери задка (модели Универсал): 6. Разъем электропроводки стоп-сигнала верхнего уровня
12. Рассоедините разъем электропроводки стоп-сигнала верхнего уровня и снимите накладку оконной рамы.
13. Установка производится в порядке, обратном порядку снятия. По окончании выполнения работ проверьте работу стоп-сигнала верхнего уровня и механизма автоматического открывания двери задка.
Модели Signum
14. Откройте дверь задка, извлеките плафон подсветки из обивки (см. сопр. иллюстрацию) и рассоедините разъем его электропроводки.

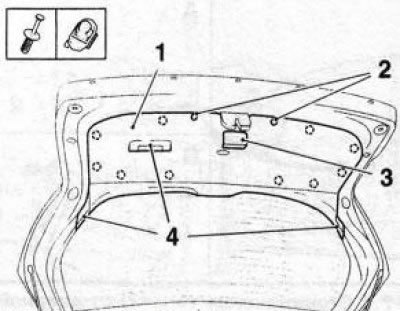

15.14 Крепления нижней части обивки (1) двери задка (модели Signum): 2. Распорные заклепки; 3. Плафон подсветки; 4. Крепежные винты
15. Выверните 3 крепежных винта, затем посредством специального инструмента (например, Hazet 799-3) извлеките 2 распорные заклепки (см. иллюстрацию 15.14) из облицовки двери задка. При помощи пластмассового клина отожмите 10 фиксаторов и снимите нижнюю часть обивки двери задка.
16. При помощи пластмассового клина отожмите 4 фиксатора и снимите верхнюю накладку оконной рамы двери задка (см. сопр. иллюстрацию).

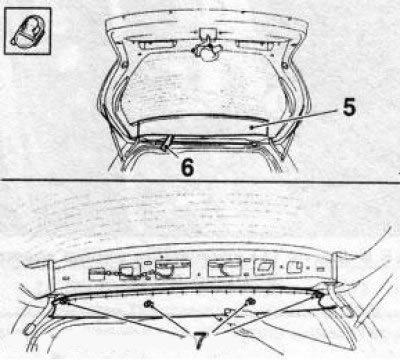

15.16 Снятие верхней накладки (5) оконной рамы двери задка (модели Signum): 6. Пластмассовый клин; 7. Фиксаторы
17. Используя тот же инструмент, отожмите по 2 фиксатора и снимите боковые накладки оконной рамы (см. сопр. иллюстрацию).

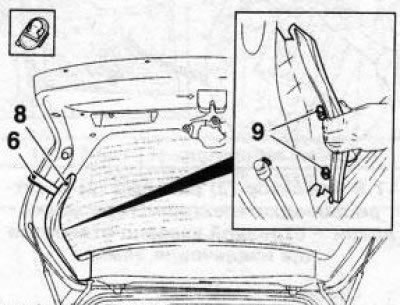

15.17 Фиксаторы (9) крепления боковой накладки (8) оконной рамы двери задка (модели Signum): 6. Пластмассовый клин
18. Установка производится в порядке, обратном порядку снятия.
