Замена фильтрующего элемента воздушного фильтра
Воздушный фильтр расположен в переднем правом углу моторного отсека.

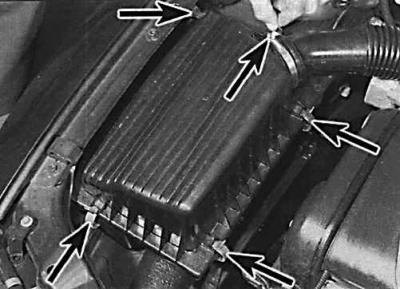

1. Отсоедините скобы крепления (указаны стрелками) и поднимите крышку воздушного фильтра настолько, чтобы можно было извлечь фильтрующий элемент.

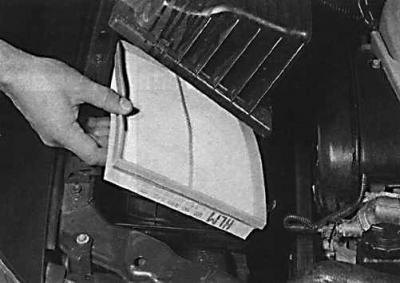

2. Извлеките фильтрующий элемент.
3. Протрите внутреннюю часть кожуха и крышки воздушного фильтра. Установите новый фильтр таким образом, чтобы резиновое уплотнение на фильтрующем элементе располагалось сверху.
Замена топливного фильтра
1. Топливный фильтр расположен под задней частью автомобиля и крепится к топливному баку специальным ремнем.
2. Разгерметизируйте топливную систему.
3. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.
4. Освободите скобу крепления, удерживающую фильтр. Перед снятием фильтра обратите внимание на стрелку на корпусе фильтра, указывающую направление потока топлива.
5. Установите под топливным фильтром соответствующий контейнер для того, чтобы поймать пролившееся топливо.
6. Освободите хомуты крепления шлангов.
[Оригинал найдёте на этом ресурсе autoinstruction.ru]

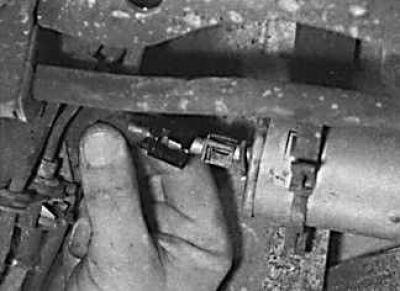

7. Снимите топливные шланги с топливного фильтра.
8. Извлеките топливный фильтр из-под автомобиля.
9. Установка топливного фильтра производится в последовательности, обратной снятию с учетом следующих моментов:
- проверьте, что стрелка на топливном фильтре правильно указывает направление потока топлива;
- проверьте, что топливные шланги правильно подсоединены к топливному фильтру;
- запустите двигатель и проверьте топливную систему на герметичность.
Проверка уровня масла в МКПП
1. Установите автомобиль в горизонтальном положении над смотровой ямой. Уровень масла проверяйте не ранее, чем через 5 минут после остановки двигателя.

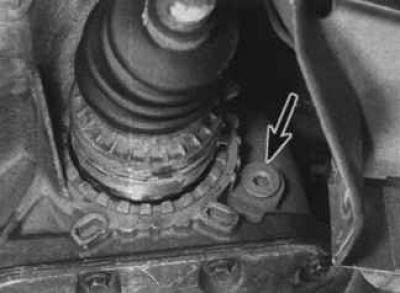

2. Очистите область вокруг пробки уровня масла коробки передач. На моделях с двигателем 1,6 л пробка уровня масла расположена на левой стороне коробки передач позади приводного вала (указана стрелкой). На моделях с двигателем 1,8 и 2,0 л пробка уровня расположена на правой передней стороне коробки передач позади приводного вала. Отвинтите пробку и очистите ее.
3. Уровень масла должен достигать нижнего края отверстия под пробку уровня масла.

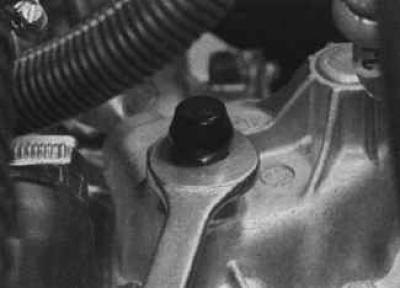

4. Если необходимо долить масло в коробку передач, отвинтите сапун с верхней части картера коробки передач.

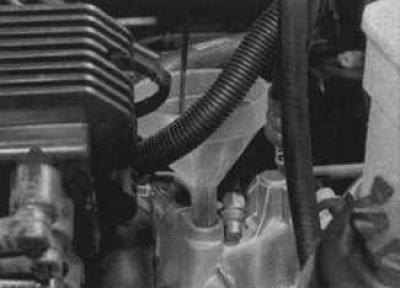

5. Долейте необходимое масло через отверстие сапуна до тех пор, пока масло не начнет вытекать из отверстия под пробку уровня масла.
6. Завинтите пробку проверки уровня масла в коробке передач требуемым моментом.
7. Установите сапун в верхней части коробки передач.
Проверка уровня масла в АКПП

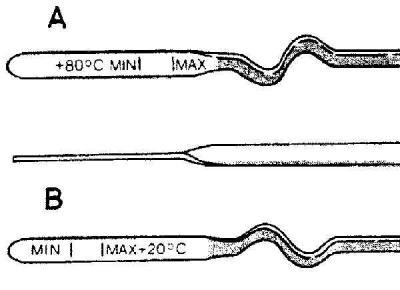

Расположение меток уровня масла в зависимости от температуры двигателя
А – метки горячей коробки передач; В – метки холодной коробки передач
1. Установите автомобиль на ровной горизонтальной площадке и затяните ручной тормоз. Уровень масла проверяется, используя щуп для измерения уровня, который расположен в верхней части коробки передач и виден между аккумулятором и двигателем.
2. Запустите двигатель в режиме холостого хода на две минуты с рычагом селектора в положении Р.

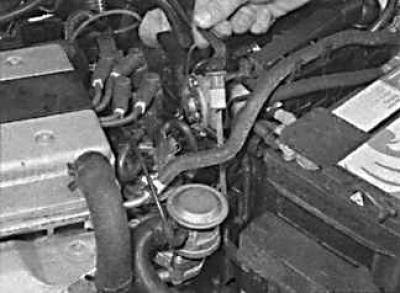

3. При работе двигателя на холостом ходу извлеките щуп для измерения уровня масла в коробке передач, протрите его и повторно установите на место, затем извлеките еще раз.
4. Уровень масла на конце щупа должен находиться между отметками max и min. Если масло в коробке передач холодное, необходимо использовать сторону щупа с надписью 20°С. Если масло в коробке передач горячее, необходимо использовать сторону щупа с надписью +80°С (см. рис. Расположение меток уровня масла в зависимости от температуры двигателя).
5. Если уровень масла низкий, то добавьте масло через отверстие для щупа.
6. Сделайте пробную поездку и проверьте уровень масла в коробке передач еще раз.
7. Всегда поддерживайте уровень масла между двумя метками щупа. Нехватка масла может привести к серьезным поломкам коробки передач.
8. Если возникает необходимость часто доливать масло, то, значит, имеет место утечка, которую необходимо найти и устранить до тех пор, пока это не привело к серьезным последствиям.
Проверка передней подвески и рулевого управления
Поднимите переднюю часть автомобиля и надежно закрепите на подставках.
Визуально осмотрите противопылевые чехлы шаровых шарниров и защитные чехлы реечной рулевой передачи на наличие трещин, потертостей и старения. Любой износ этих чехлов приведет к потере смазочного материала и попаданию воды и грязи, заканчивающийся быстрым износом шаровых шарниров или рулевой передачи.
Проверьте шланги механизма усилителя рулевого управления на истирание или старение, а также трубы и соединения шлангов на утечки. Также проверьте на признаки утечки под давлением защитные резиновые чехлы рулевой передачи, которые указывают на повреждение уплотнения рулевого управления.
Проверка на износ подшипника ступицы

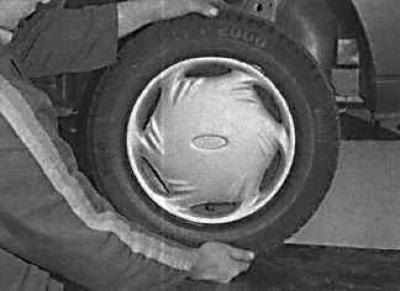

Поднимите автомобиль домкратом, возьмите колесо руками в положение 6 и 12 часов и попытайтесь покачать его в вертикальной плоскости.
Очень небольшой люфт колеса допустим, но если люфт достаточно большой, то необходима дальнейшая проверка, чтобы установить источник. Продолжайте качать колесо, в то время как помощник нажимает ножной тормоз. Если люфт устранен или значительно уменьшен то, вероятно, что повреждены подшипники ступицы. Если люфт все еще значителен с нажатым тормозом, значит имеется износ в соединении и креплении подвески.
Теперь возьмите колесо в положение 9 и 3 часа и попробуйте его покачать в горизонтальной плоскости. Наличие люфта в горизонтальной плоскости может быть вызвано износом подшипника ступицы или шаровых шарниров рулевой тяги. Если внешнее или внутреннее шаровое шарнирное соединение изношено, люфт будет очевиден.
Используя большую отвертку как рычаг, проверьте износ во втулках крепления подвески между элементом подвески и точкой приложения. Некоторое движение должно наблюдаться, поскольку втулки крепления изготовлены из резины, но чрезмерный износ должен быть очевиден. Также проверьте состояние любых видимых частей резиновых втулок на трещины, износ и деформацию.
Проверка амортизатора
Проверьте амортизатор на любые признаки жидких утечек. Если обнаружена утечка, следовательно, амортизатор поврежден и требует замены.
Внимание! Амортизаторы необходимо менять попарно на одной оси.
Эффективность амортизатора также проверяется путем нажатия на угол кузова и резкого отпускания. Кузов должен возвратиться в исходное положение после его отпускания. Если кузов поднимается выше исходного положения и продолжает раскачиваться то, вероятно, амортизатор, расположенный с этой стороны, вышел из строя и подлежит замене. Также проверьте крепление амортизатора на износ.
Проверка защитного чехла приводного вала
Поднимите и тщательно закрепите автомобиль на подставках. Поверните рулевое колесо вправо или влево до упора и крутите колесо.
Проверка защитного чехла шарнира равных угловых скоростей

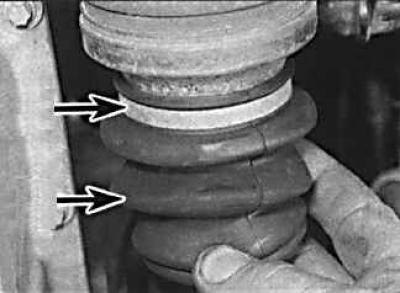

Осмотрите резиновые защитные чехлы шарниров равных угловых скоростей, сжимая их для раскрытия сгибов. Проверьте их на наличие трещин, которые могут привести к утечке смазки, а также к проникновению внутрь воды и грязи.
Также проверьте состояние крепежных хомутов, осмотрите чехлы внутренних шарниров и кожухи с другой стороны. Если найдено какое-либо повреждение, то защитный чехол необходимо немедленно заменить.
В то же время проверьте общее состояние шарниров равных угловых скоростей, держа вал и одновременно пытаясь провернуть колесо. Повторите попытку, придерживая внутренний шарнир равных угловых скоростей и проворачивая вал. Любой заметный люфт указывает на износ шарнира, износ в пазах вала или отвинчивание стопорной гайки вала.
