Противоугонная система может активизироваться или деактивизироваться через дверные замки или дистанционным радиоуправлением. Одновременно тогда деблокируется или блокируется центральный замок Ключом можно активизировать или выключить систему только от двери водителя Крышка багажника или задняя крышка, при включенной противоугонной системе, тоже открывается ключом. Для этого ключ должен поворачиваться вправо до упора. В этом положении ключ не вынимается. После закрытия багажника ключ снова поверните в исходное положение. Через 10 сек противоугонная система снова включается.

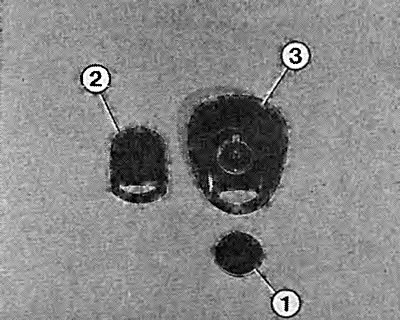

Замена батареи дистанционного радиоуправления. Цифрами обозначены: 1 - батарея; 2 - крышка батареи; 3 - карман батареи.

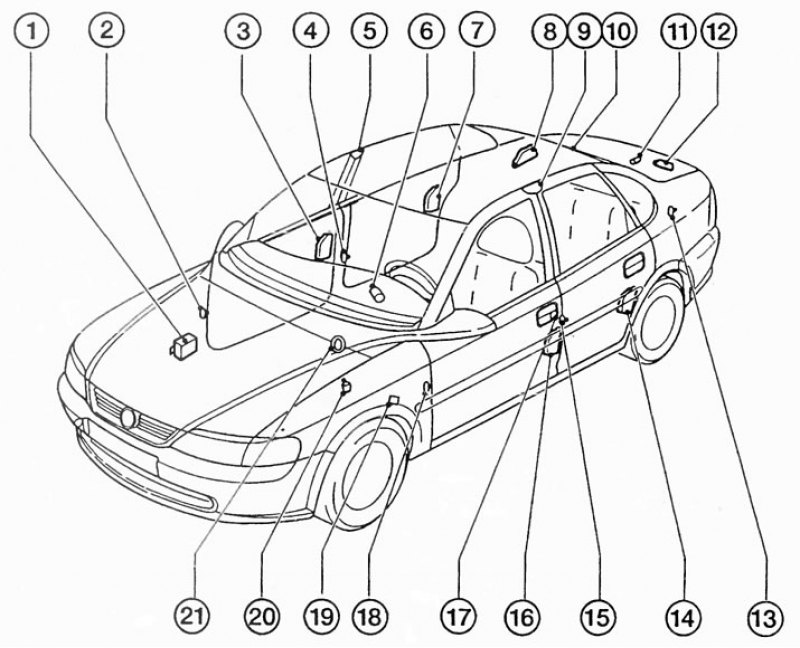

На рисунке показаны конструктивные элементы противоугонной сигнальной системы и их расположение в автомобиле. Цифрами обозначены: 1 - блок управления противоугонной сигнальной системы; 2 - дверной контакт; 3 - исполнительный элемент в двери пассажира рядом с водителем; 4 - дверной контакт; 5 - сенсор контроля салона; 6 - замок зажигания; 7 - исполнительный элемент задней двери; 8 - исполнительный элемент в крышке топливного бака; 9 - сенсор контроля салона; 10 - контактная петля контроля боя стекла; 11 - контактный выключатель задней крышки; 12 - замок задней крышки; 13 - выключатель фонаря багажника; 14 - исполнительный элемент задней двери; 15 - дверной контакт; 16 - исполнительный элемент двери водителя; 17 - замок в двери водителя; 18 - дверной контакт; 19 - не установлено; 20 - контакт капота двигателя; 21 - сигнальный рожок противоугонной системы.
Срабатывание сигнала тревоги
При активизированной системе срабатывает сигнал тревоги, если:
- прерывается подача напряжения на центральный замок;
- разрезается провод активизации/деактивизации противоугонной сигнальной системы;
- разрезается провод активизации/деактивизации блокировки отъезда автомобиля;
- есть соединение с массой дверного контактного выключателя, выключателя фонаря для освещения пространства в задней части автомобиля или выключателя двигательного отсека (сигнал «Дверь открыта»);
- в цепи тока зажигания (клемма 15) изменяется напряжение;
- нет соединения с массой контактных петель или обогреваемого заднего стекла в модели со скошенной задней частью (сигнал «Бой стекла»);
- устройство контроля салона подает сигнал о проникновении в салон.
[Материал заимствован у портала Autoinstruction.ru]
Советы: систему контроля салона можно отключить, чтобы оставить в автомобиле животных. Отключение и подключение аккумулятора не влияют на противоугонную сигнальную систему. После этого устанавливается тот режим противоугонной сигнальной системы, который существовал до отключения аккумулятора.
