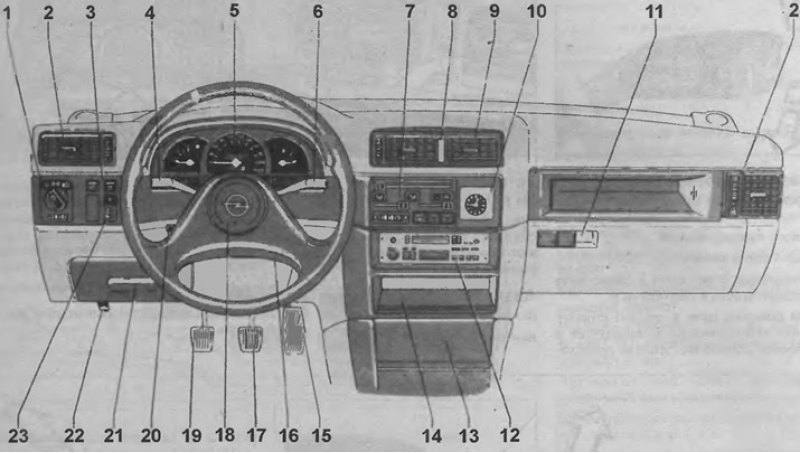

1. Переключатель освещения; 2. Сопла боковых воздуходувов; 3. Переключатель противотуманных фар. Переключатель задних противотуманных фар; 4. Переключатель ближнего и дальнего света светового сигнала и поворота; 5. Приборы; 6. Переключатель устройства стеклоомывателя и стеклоочистителя, фароомывателя и омывателя заднего стекла; 7. Группа переключателей подогрева. Переключатель подогрева стекла; 8. Выключатель аварийно сигнализации; 9. Сопла среднего воздуходува; 10. Электрические часы и бортовой компьютер; 11. Бардачок; 12. Радиоприемник; 13. Пепельница и зажигалка; 14. Полка; 15. Педель акселератора; 16. Включение зажигания двигателя или предварительного зажигания; 17. Педаль тормоза; 18. Кнопка звукового а гнала; 19. Педаль сцепления; 20. Рычаг регулировки рулевого колеса по высоте; 21. Блок предохранителей; 22. Рычаг разблокировки капота; 23. Регулятор угла наклона фар

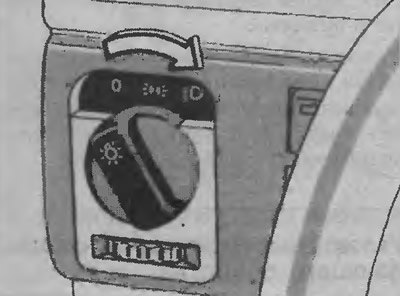

Переключатель освещения
= выкл.
= подфарники
= ближний и дальний свет
-потянуть = внутреннее освещение
При
и включаются также задние огни и освещение номерного знака.
Асимметричный ближний свет улучшает обзор правой стороны дороги.
В странах с левосторонним движением необходимо заклеить черным 15°-сектор на стеклах фар.

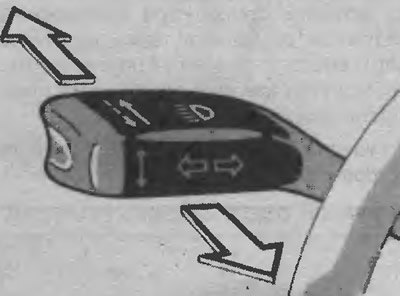

Дальний и ближний свет
Рычаг отклонить вперед = дальний свет.
Рычаг отклонить к рулю = ближний свет.
При превышении допустимого сопротивления включается световой сигнал.

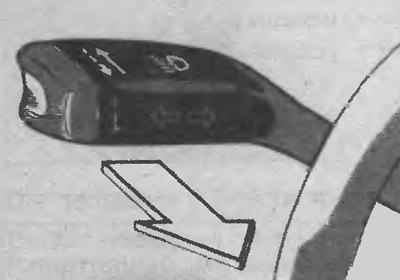

Световой сигнал
Рычаг отклонить к рулю Световой сигнал может быть включен также при включенном указателе поворота.

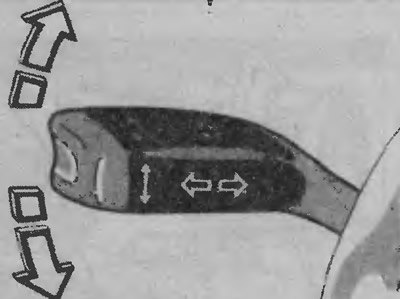

Указатели поворота
Переключатель в фиксированном положение
- вверх = правый поворот
- вниз = левый поворот
Стояночные огни: ключ в замке вала рулевого колеса в положении В.
При повороте руля в другую сторону рычаг автоматически возвращается в исходное положение - этого не происходит лишь при незначительных поворотах руля.
При смене полосы движения рычаг необходимо отклонять только до небольшого сопротивления. При отпускании рычага он сам вернется назад.

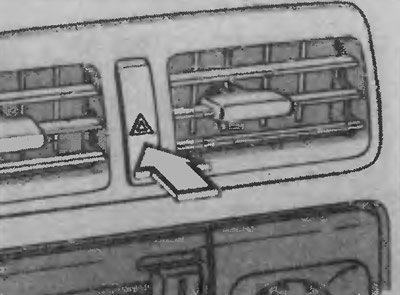

Аварийная сигнализация
Источник расположен на сайте [autoinstruction.ru]
- нажмите кнопку = вкл.
- нажмите еще раз = выкл.
Чтобы облегчить поиск переключателя, при включенном зажигании загорается красное поле. При включении аварийной сигнализации загорается контрольная лампа, которая мигает в момент включения сигналов поворота.

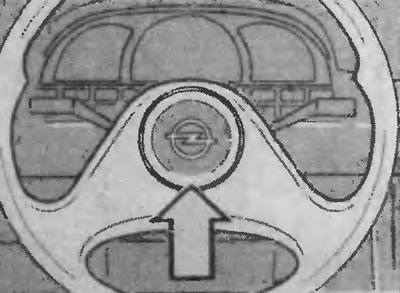

Звуковой сигнал
Работает только при включенном зажигании.

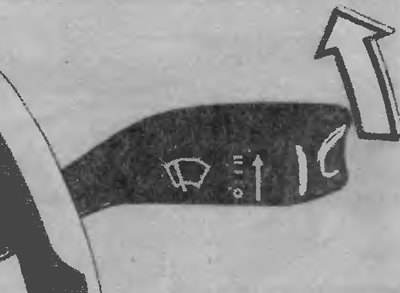

Стеклоочиститель
Рычаг поднимите вверх
= выкл.
= включение с интервалами
= медленный режим
= ускоренный режим

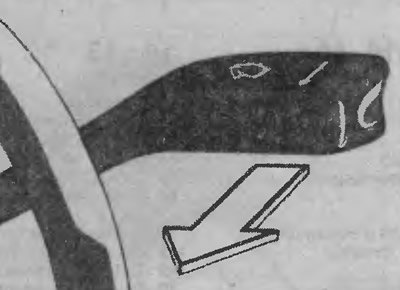

Омыватель ветрового стекла/фар
Для включения рычаг отклонить к рулю Омывающая жидкость разбрызгивается на ветровое стекло (при включенном наружном освещении также на стекла фар), вместе с тем через определенные промежутки времени включаются стеклоочистители.
Регулярно контролируйте исправность устройства фароомывателя.

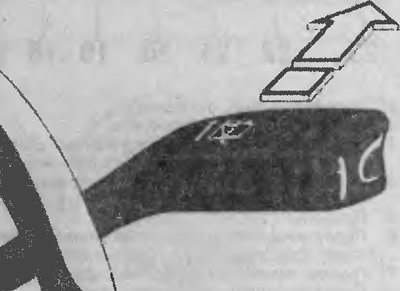

Омыватель заднего стекла
Для включения рычаг отклоните вперед
- 1 положение (с фиксацией) = очистка
- 2 положение (двухпозиционное) = очистка и омывание
Стеклоочиститель работает с интервалами так долго, пока он зафиксирован в этом положении. При задействовании второго положения происходит разбрызгивание промывочной жидкости на стекло.

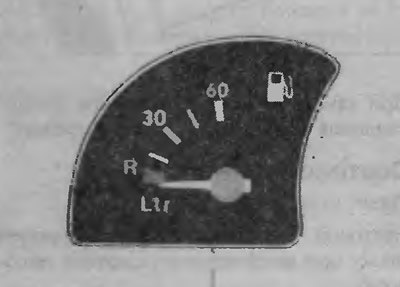

Указатель количества топлива
Если стрелка переместилась на красное поле - необходимо срочно заправиться!
Не допускайте полного опустошения топливного бака!

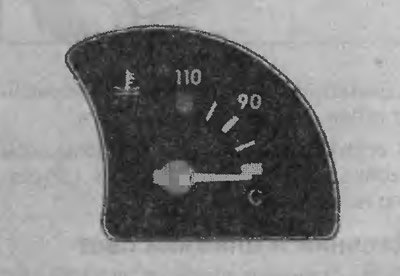

Указатель температуры охлаждающего средства
Следите за рабочей температурой:
- синее поле = двигатель еще не достиг рабочей температуры
- черное поле = нормальная рабочая температура
- красное поле - слишком высокая температура
Остановите двигатель. Существует опасность повреждения двигателя, обратиться на СТО.
