Блок электронного управления
Снятие
2. Блок установлен в нише для ног водителя.
3. Снимите панель отделки ниши для ног водителя, как описано в Разделе 11.

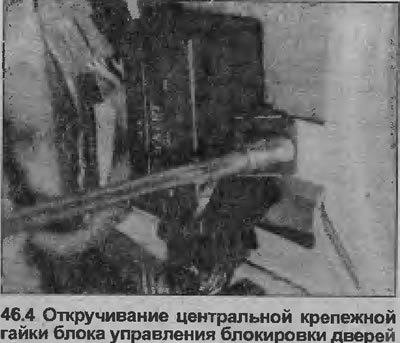

4. Открутите две крепежных гайки и поднимите блок (см. иллюстрацию).
5. Нажмите крепежную скобу, чтобы выпустить соединитель электропроводки, затем извлеките блок.
Установка
6. Установка производится в обратной последовательности.
Управляющий переключатель
Снятие
7. Управляющий переключатель имеет форму микровыключателя, который расположен внутри двери в задней части сборки наружной ручки.
8. Снимите панель отделки салона двери, как описано в Разделе 11.
9. Оттяните назад пластиковый изолирующий лист достаточно для того, чтобы получить доступ к наружной ручке.

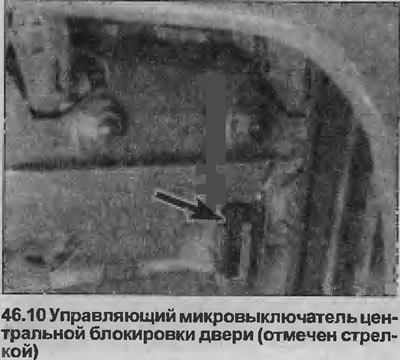

10. Отстегните микровыключатель от заднего края сборки наружной ручки и отсоедините соединитель электропроводки выключателя от жгута проводов двери, затем извлеките выключатель (см. иллюстрацию).
Установка
11. Установка производится в обратной последовательности.
Смотрите оригинал на указанном сайте: Autoinstruction.ru
Управляющий мотор дверного замка
Снятие
12. Снимите дверной замок, как описано в Разделе 11.
13. Отсоедините тягу рычажной передачи замка от мотора.
14. Открутите два винта крепления и извлеките мотор от сборки замка.
Установка
15. Установка производится в обратной последовательности.
Управляющий мотор замка крышки задней двери, открывающейся вверх/багажника
Снятие
16. На моделях Хэтчбек, открутите винты крепления и снимите заднюю панель отделки задней двери, открывающейся вверх.
17. Открутите два винта крепления и тяните мотор, чтобы отсоединить тягу рычажной передачи замка.

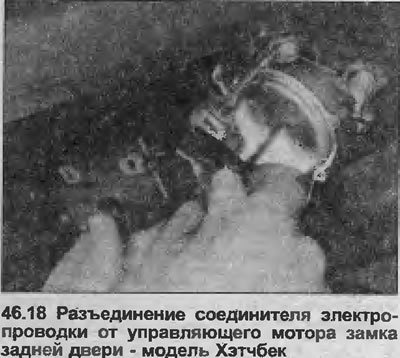

18. Извлеките мотор и отсоедините соединитель электропроводки (см. иллюстрацию).
Установка
19. Установка производится в обратной последовательности.
Управляющий мотор замка откидной створки наливной горловины топливного бака
Снятие
20. Снимите правую заднюю панель отделки багажного отделения, как описано в Разделе 11.

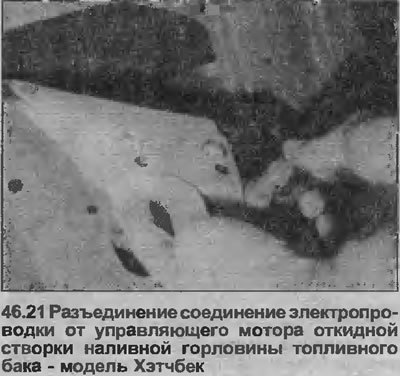

21. Отсоедините соединитель электропроводки сзади мотора (см. иллюстрацию).
22. Открутите два винта, крепящие мотор к крепежному кронштейну, затем двигайте мотором, чтобы отсоединить тягу рычажной передачи замка. Извлеките мотор.
Установка
23. Установка производится в обратной последовательности.
