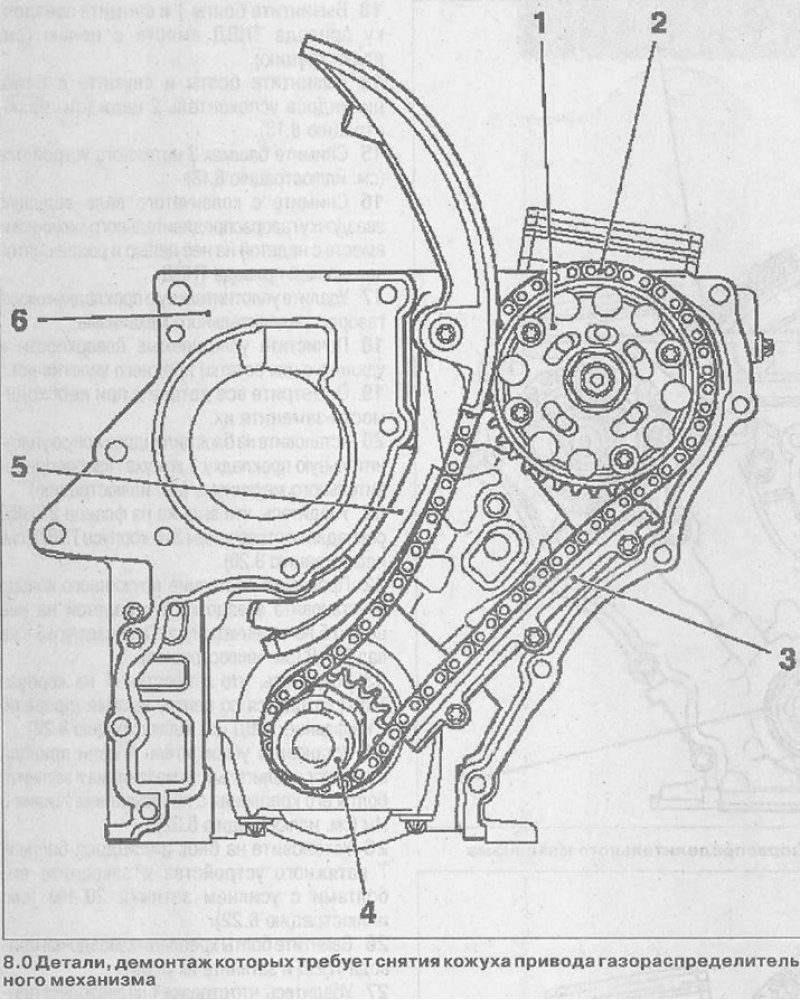

Внимание! Демонтаж кожуха газораспределительного механизма необходим при выполнении следующих работ:
- снятие и установка звездочки 1 привода ТНВД,
- снятие и установка цепи 2 привода газораспределительного механизма,
- снятие и установка успокоителя 3 цепи привода газораспределительного механизма,
- снятие и установка ведущей звездочки 4 газораспределительного механизма с коленчатого вала,
- снятие и установка башмака 5 натяжного устройства цепи привода газораспределительного механизма,
- снятие и установка кожуха 6 привода газораспределительного механизма,
- снятие и установка масляного насоса (см. иллюстрацию 8.0). На иллюстрации масляный насос не виден.
Снятие
1. Снимите двигатель (см. соответствующую главу).
2. Снимите масляный поддон (см. соответствующую главу).
3. Снимите головку блока цилиндров (см. соответствующую главу).
4. Отсоедините провода от генератора.

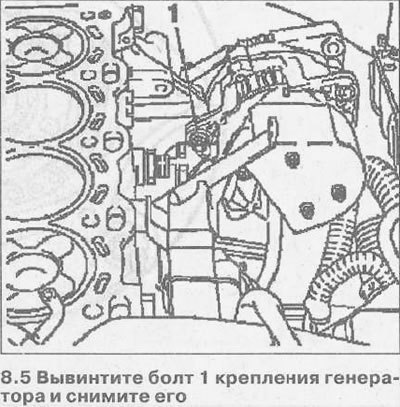

5. Вывинтите болт 1 крепления генератора и снимите его (см. иллюстрацию).

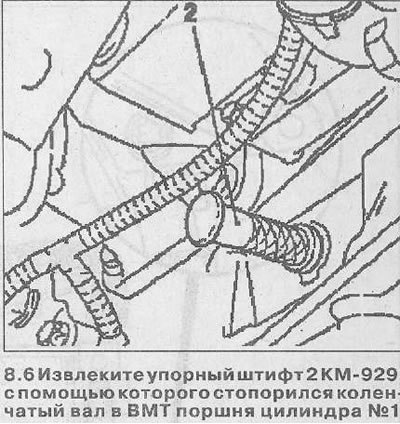

6. Извлеките упорный штифт 2 КМ-929, с помощью которого стопорился коленчатый вал в ВМТ поршня цилиндра №1 (см. иллюстрацию).

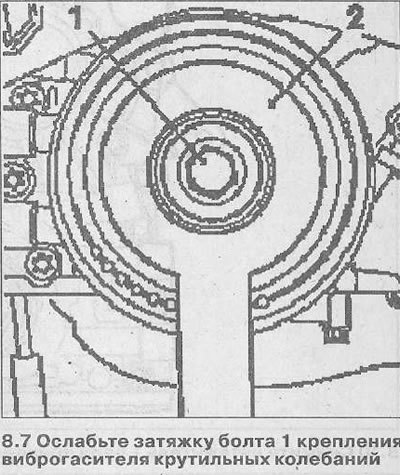

7. Ослабьте затяжку болта 1 крепления виброгасителя крутильных колебаний, удерживая коленчатый вал от проворачивания приспособлением 2 КМ-977-2 (см. иллюстрацию). Болт виброгасителя полностью вывинчивать не нужно.

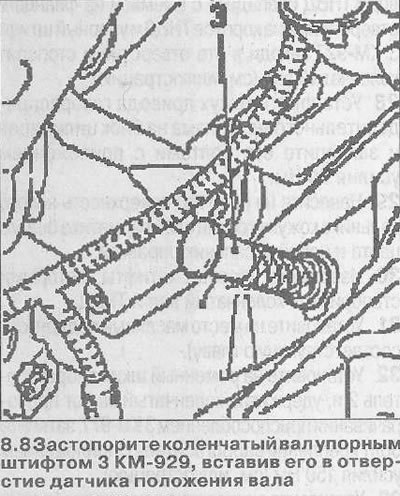

8. Застопорите коленчатый вал упорным штифтом 3 КМ-929, вставив его в отверстие датчика положения вала (см. иллюстрацию).

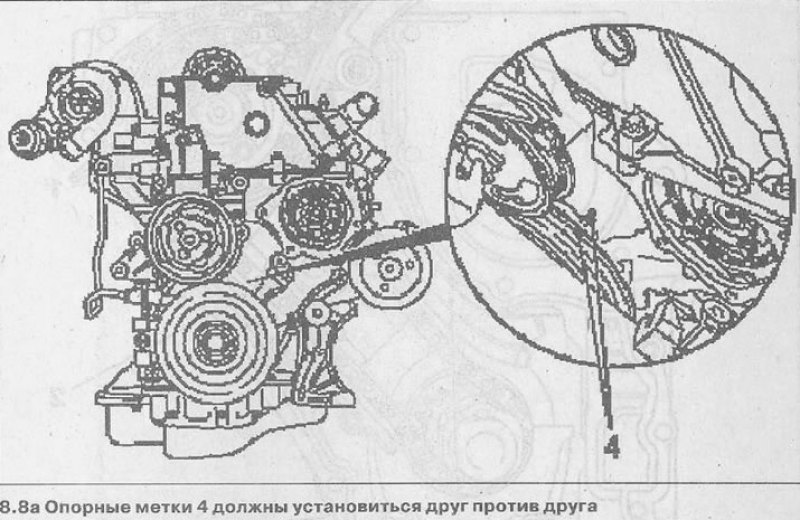

В этом положении коленчатого вала опорные метки 4 должны установиться друг напротив друга (см. иллюстрацию 8.8а).
9. Снимите виброгаситель со шкива привода вспомогательных агрегатов.

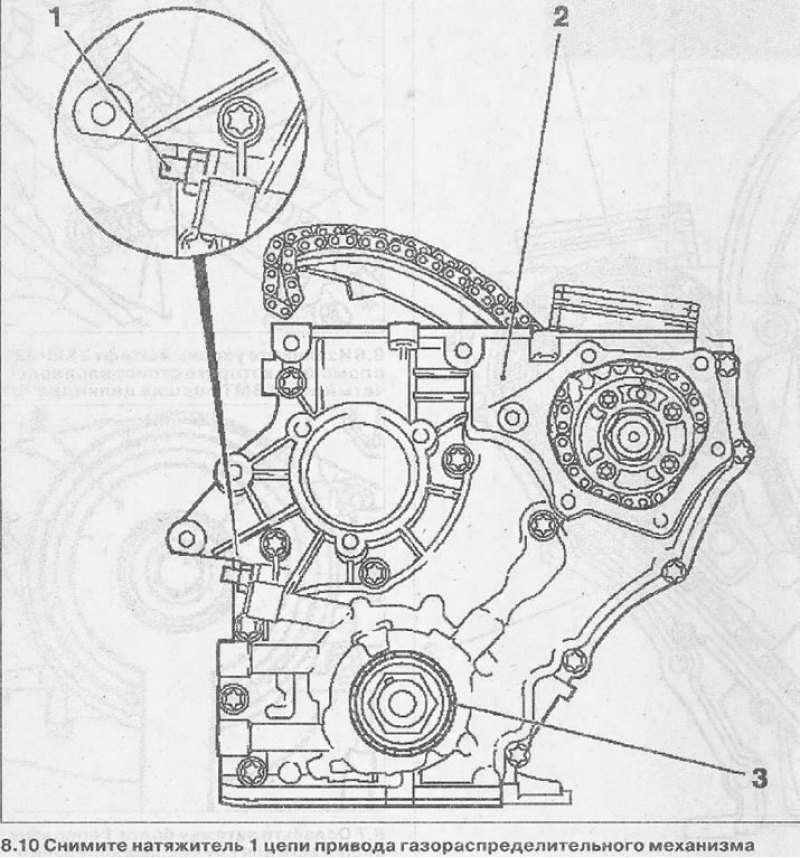

10. Снимите натяжитель 1 цепи привода
11. Вывинтите болты крепления кожуха 2 привода газораспределительного механизма (см. иллюстрацию 8.10).
Внимание! Обозначьте монтажное положение болтов для их последующей установки. Болты имеют разную длину.
12. Извлеките сальник 3 из кожуха привода газораспределительного механизма и убедитесь, что уплотняемые поверхности не повреждены (см. иллюстрацию 8.10).

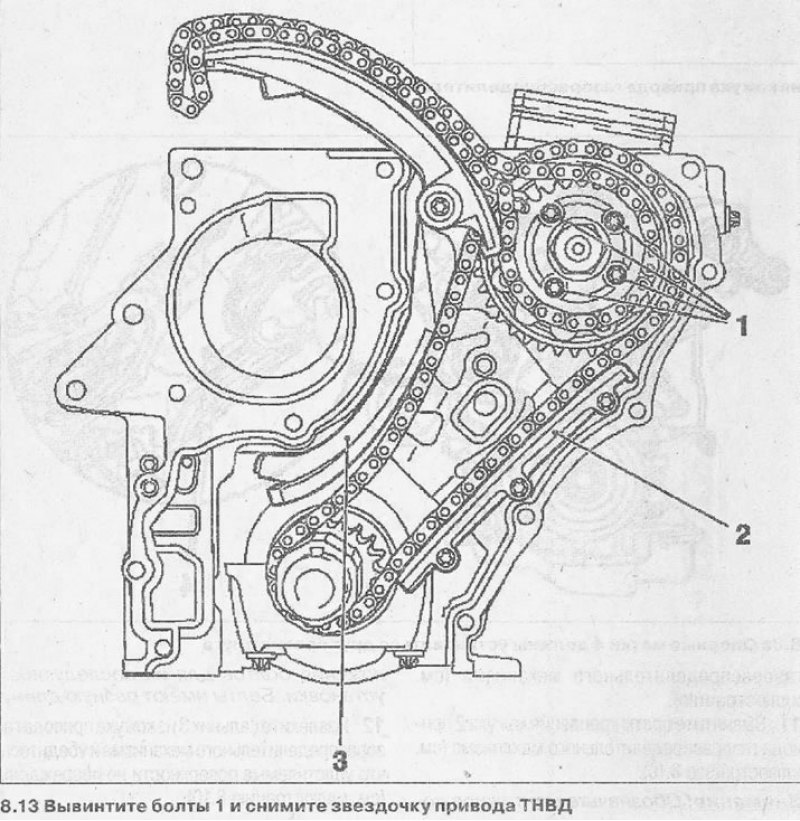

13. Вывинтите болты 1 и снимите звездочку привода ТНВД вместе с цепью (см. иллюстрацию).
14. Вывинтите болты и снимите с блока цилиндров успокоитель 2 цепи (см. иллюстрацию 8.13).
15. Снимите башмак 3 натяжного устройства (см. иллюстрацию 8.13).
16. Снимите с коленчатого вала ведущую звездочку газораспределительного механизма вместе с надетой на неё цепью и ранее снятой звездочкой привода ТНВД.
17. Удалите уплотнительную прокладку кожуха газораспределительного механизма.
18. Почистите уплотняемые поверхности и удалите с них остатки прежнего уплотнения.
19. Осмотрите все детали и при необходимости замените их.

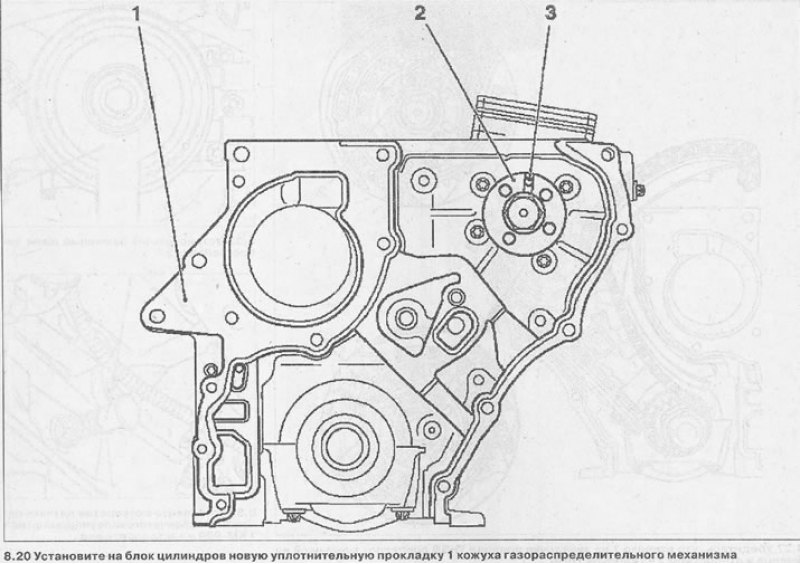

20. Установите на блок цилиндров новую уплотнительную прокладку 1 кожуха газораспределительного механизма (см. иллюстрацию).
21. Убедитесь, что выемка на фланце 2 ТНВД совпадаете отверстием 3 на корпусе ТНВД (см. иллюстрацию 8.20).

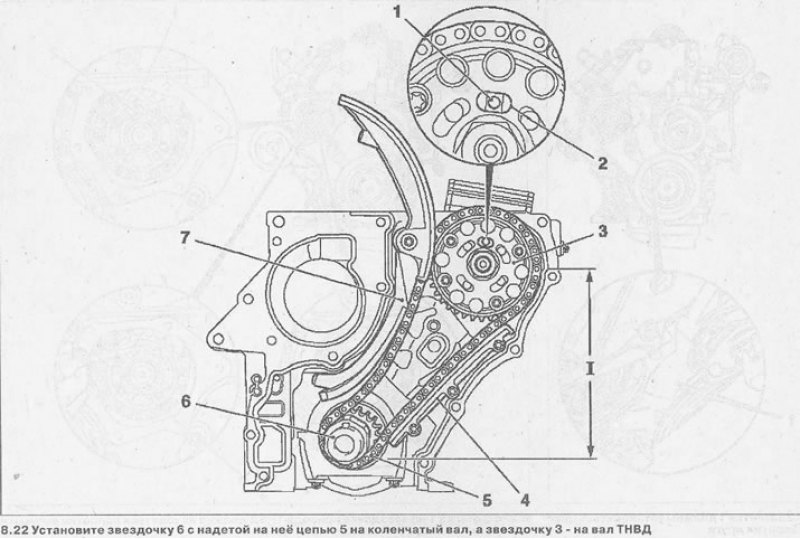

22. Проверьте состояние пружинного кольца и установите звездочку 6 с надетой на неё цепью 5 на коленчатый вал, а звездочку 3 - на вал ТНВД (см. иллюстрацию).
23. Убедитесь, что отверстие 1 на корпусе ТНВД находится по центру выемки (прорези) 2 на фланце ТНВД (см. иллюстрацию 8.22).
24. Установите успокоитель 4 цепи привода газораспределительного механизма и затяните болты его крепления с приложением усилия 8 Нм (см. иллюстрацию 8.22).
25. Установите на блок цилиндров башмак 7 натяжного устройства и закрепите его болтами с усилием затяжки 20 Нм (см. иллюстрацию 8.22).
26. Ввинтите болты крепления звездочки привода ТНВД и затяните их рукой.

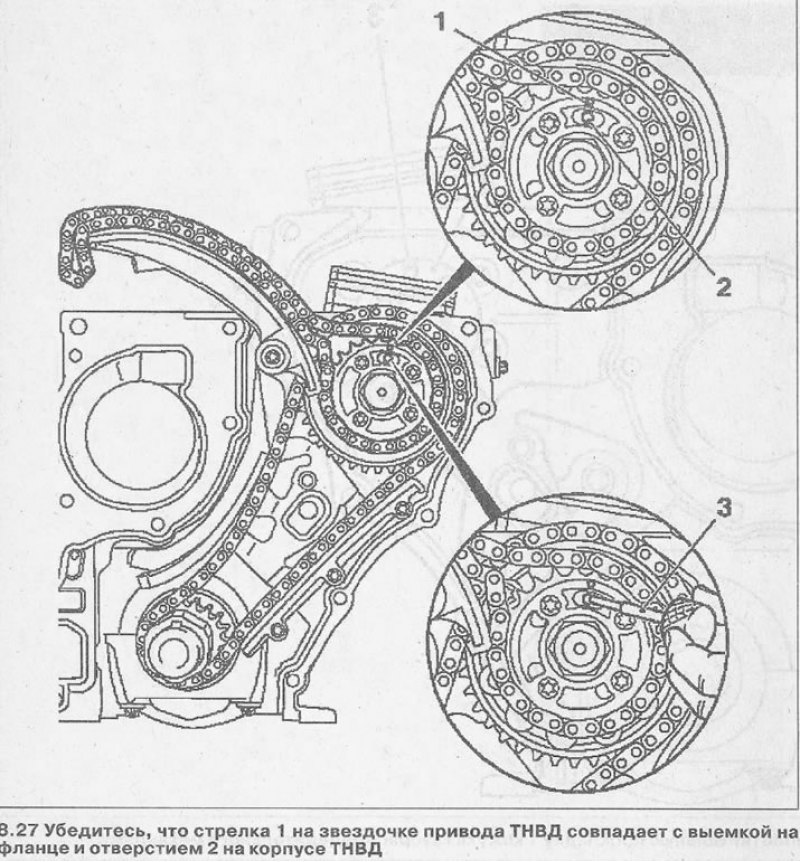

27. Убедитесь, что стрелка 1 на звездочке привода ТНВД совпадает с выемкой на фланце и отверстием 2 на корпусе ТНВД и упорный штифт 3 КМ-927 заходи в это отверстие и стопорит коленчатый вал (см. иллюстрацию).
28. Установите кожух привода газораспределительного механизма на блок цилиндров и закрепите его болтами с приложением усилия 20 Нм.
29. Нанесите на рабочую поверхность нового сальника кожуха тонкий слой герметика белого цвета и набейте сальник оправкой.
30. Извлеките упорные штифты, которыми стопорились коленчатый вал и ТНВД.
31. Установите на место масляный поддон (см. соответствующую главу).

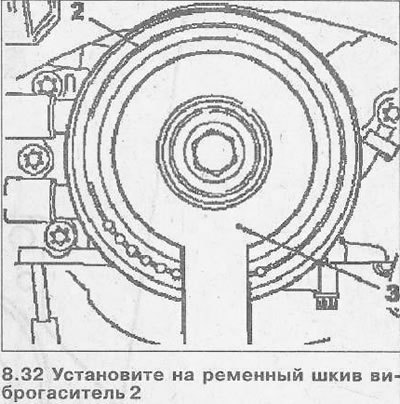

32. Установите на ременный шкив виброгаситель 2 и, удерживая коленчатый вал от проворачивания приспособлением 3 Км-977, затяните болт крепления виброгасителя с приложением усилия 150 Нм (см. иллюстрацию).

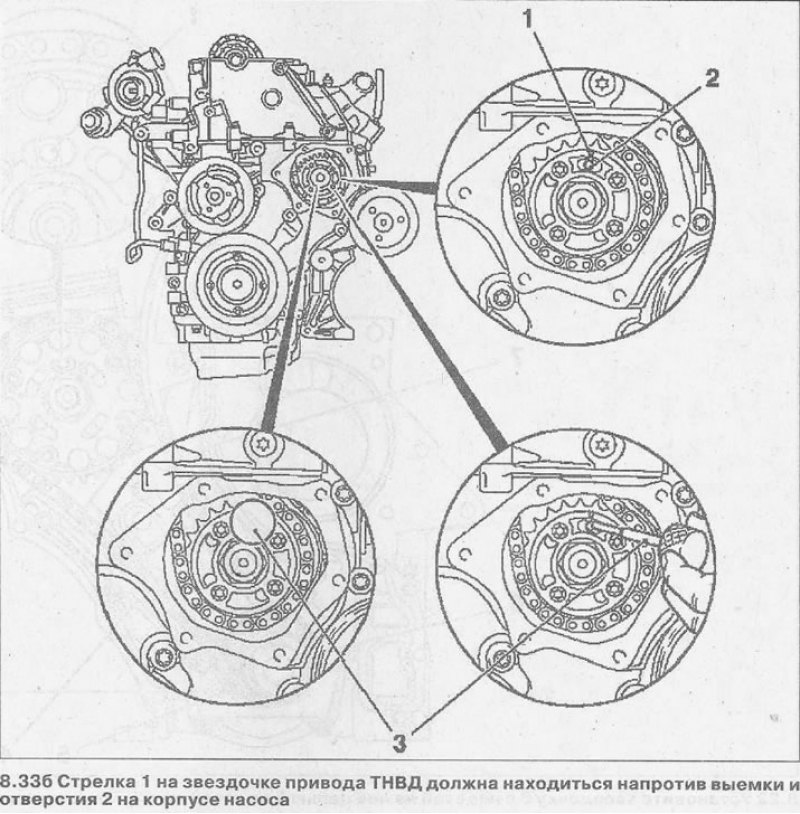

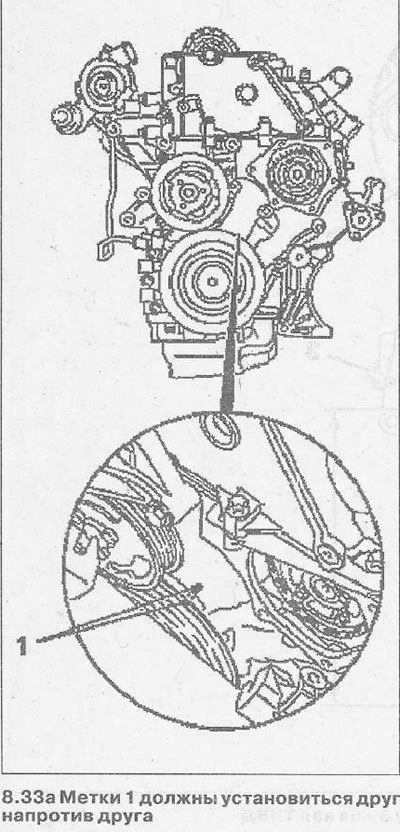

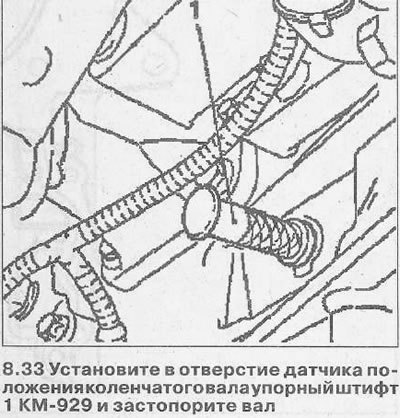

33. Установите в отверстие датчика положения коленчатого вала упорный штифт 1 КМ-929 и застопорите вал (см. иллюстрацию). В этом положении коленчатого вала установочные метки 1 должны установиться друг напротив друга, а стрелка 1 на звездочке привода ТНВД — напротив выемки и отверстия 2 на корпусе насоса (см. иллюстрации 8.33а 8.33б).
34. Застопорите ТНВД, вставив в отверстие 2 упорный штифт 3 КМ-927 (см. иллюстрацию 8.336).

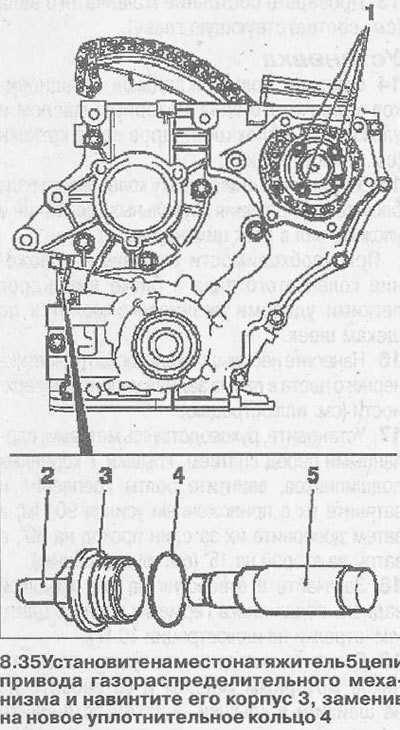

35. Установите на место натяжитель 5 цепи привода газораспределительного механизма и навинтите его корпус 3, заменив на новое уплотнительное кольцо 4 (см. иллюстрацию).
Последующая установка демонтированных деталей выполняется в последовательности, обратной снятию.
