Снятие
Внимание! На автомобилях с бензиновым двигателем объемом 2,2 л, автоматической коробкой передач и тягово-сцепным устройством с 10/1999 г. устанавливается радиатор охлаждения трансмиссионного масла, крепящийся к радиатору системы охлаждения четырьмя болтами.
1. Отсоедините клемму провода «массы» от аккумулятора.
2. Слейте охлаждающую жидкость (см. соответствующую главу).
3. Снимите верхние кожухи радиатора, повернув боковые зажимы на ¼ оборота, и вывинтите находящиеся под кожухами болты.
Автомобили с дизельным двигателем объемом 2,5 л
4. Снимите верхнюю защитную крышку двигателя и отсоедините трубопровод воздуха наддува (см. соответствующую главу).

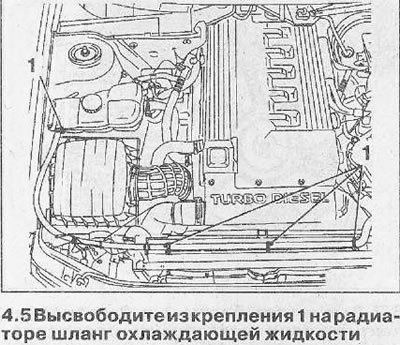

5. Высвободите из крепления 1 на радиаторе шланг охлаждающей жидкости, ведущий к расширительному бачку (см. иллюстрацию).
6. Снимите вентилятор обдува радиатора вместе с вязкостной муфтой.
7. Высвободите шланг охлаждения из держателя на диффузоре вентилятора обдува радиатора.
8. Высвободите диффузор вентилятора обдува радиатора из фиксаторов, повернув его в сторону, и снимите. подав вверх.
Автомобили с двигателем V6
9. Снимите аккумулятор.
10. Снимите камеру предварительного накопления воздуха.
11. Снимите запорный клапан вторичного воздуха возле радиатора, ослабив хомуты крепления воздуховодов и предварительно обозначив воздуховоды краской или скотчем, чтобы не перепутать их при установке. Монтажное положение клапана также следует обозначить.
12. Автомобили о кондиционером. Вывинтите два болта крепления теплообменника кондиционера к радиатору.
13. Отсоедините верхний и нижний шланги радиатора, а также шланг, соединяющий расширительный бачок и радиатор, ослабив хомуты их крепления. У автомобилей с двигателем V6 и дизельным двигателем объемом 2,5 л отсоедините от радиатора два шланга и провод питания дополнительного водяного насоса охлаждающей жидкости.

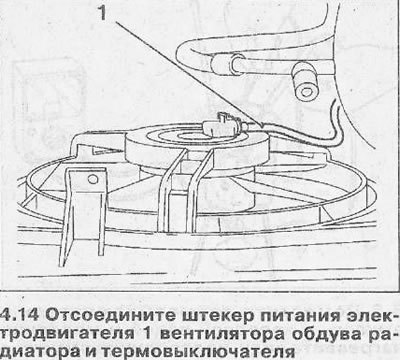

14. Отсоедините штекер питания электродвигателя 1 вентилятора обдува радиатора и термовыключателя, который находится на боковой стороне радиатора (см. иллюстрацию).

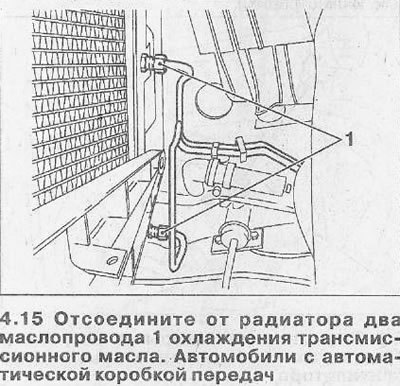

15. Автомобили савтоматической коробкой передач. Отсоедините от радиатора два маслопровода 1 охлаждения трансмиссионного масла и заглушите их отверстия во избежание попадания загрязнений (см. иллюстрацию).

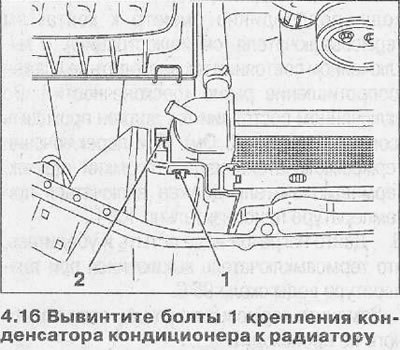

16. Автомобили с кондиционером. Вывинтите болты 1 крепления конденсатора кондиционера к радиатору (см. иллюстрацию).
17. Извлеките стопорную скобу 2, подайте радиатор вверх и снимите его с резиновых подушек вместе с вентилятором (см. иллюстрацию 4.16).
Установка
В случае замены радиатора переставить с прежнего вентилятор и термовыключатель на новый.
18. Проверьте состояние резиновых подушек радиатора и замените их, если они повреждены или же резина растрескалась.
19. Установите радиатор с вентилятором в резиновые подушки, выправьте его и закрепите скобами.
20. Подсоедините штекер питания к термовыключателю и вентилятору, а также шланги охлаждения и закрепите их хомутами.
21. Автомобили с автоматической коробкой передач. Извлеките пробки из отверстий маслопроводов и подсоедините маслопроводы с новыми прокладками к радиатору охлаждения трансмиссионного масла.
Момент затяжки маслопроводов 25 Нм.
22. Автомобили с кондиционером. Закрепить конденсатор кондиционера на радиаторе охлаждения.
Автомобили с двигателем V6
23. Установите запорный клапан вторичного воздуха на монтажное место возле радиатора. Для этого прикрепите клапан к держателю, подсоедините воздушный шланг и закрепите его хомутом.
(Статья перепечатана с ресурса: «autoinstruction.ru»)
24. Автомобили с кондиционером. Затяните два болта крепления радиатора кондиционера к радиатору системы охлаждения.
25. Установите аккумулятор.
26. Установить камеру предварительного накопления воздуха.
Автомобили с дизельным двигателем объемом 2,5 л (X25DT)
27. Закрепите шланг расширительного бачка в хомутах крепления жгута проводов.
28. Установите диффузор вентилятора обдува радиатора и закрепите его в фиксаторах.
29. Закрепите на диффузоре шланг системы охлаждения.
30. Установке вентилятор с вязкостной муфтой.
31. Установите верхнюю крышку двигателя и трубопровод воздуха наддува.
32. Подсоедините клемму провода «массы» (-) к аккумулятору, настройте часы и введите код в радиоприемник.
33. Установите верхний кожух радиатора и закрепите его.
34. Проверьте и при необходимости откорректируйте концентрацию охлаждающей жидкости и удалите воздух из системы охлаждения.
