Снятие
1. Отсоедините клемму провода «массы» (-) от аккумулятора.
Автомобили с двигателем V6
2. Снимите аккумулятор и верхний кожух радиатора.
3. Снимите кронштейн запорного клапана вторичного воздуха, вывинтив два болта его крепления к диффузору вентилятора.
4. Снимите камеру предварительного накопления воздуха.
5. Высвободите из крепления вверху слева на радиаторе дополнительный насос охлаждающей жидкости.
6. Отсоедините многоконтактный штекер электродвигателя вентилятора.

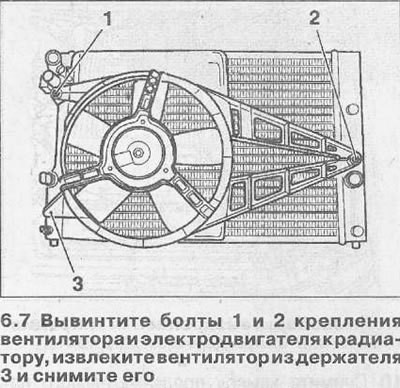

7. Вывинтите болты 1 и 2 крепления вентилятора и электродвигателя к радиатору, извлеките вентилятор из держателя 3 и снимите его, подав вверх (см. иллюстрацию).

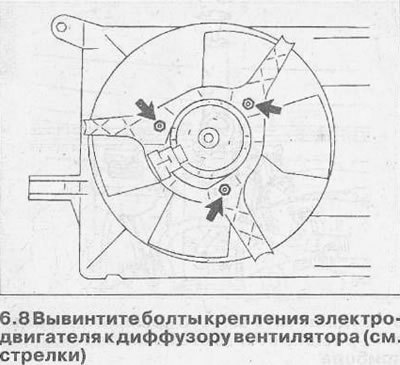

8. Вывинтите болты крепления электродвигателя к диффузору вентилятора (см. стрелки на иллюстрации).

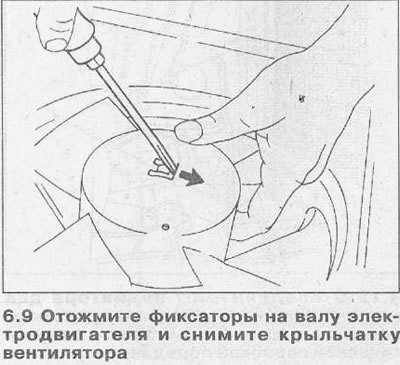

9. Отожмите фиксаторы на валу электродвигателя и снимите крыльчатку вентилятора (см. иллюстрацию).
Установка
10. Наденьте крыльчатку на вал электродвигателя и закрепите фиксаторами. Убедитесь, что захват на валу зашел в паз на крыльчатке.
11. Закрепите вентилятор на диффузоре, затянув болты с приложением усилия 4 Нм.
12. Вставьте диффузор вентилятора в направляющую слева на радиаторе и закрепите болтами с усилием 4 Нм.
13. Подсоедините многоконтактный штекер питания электродвигателя вентилятора.
Провод питания проложите так, чтобы при вращении вентилятора он не попадал под крыльчатку.
Автомобили с двигателем V6
14. Закрепите держатель клапана вторичного воздуха на диффузоре вентилятора.
15. Установить верхний кожух радиатора и аккумулятор, а также камеру предварительного накопления воздуха и дополнительный водяной насос.
16. Подсоедините к аккумулятору клемму провода «массы» (-), настройте часы и введите код в радиоприемник.
17. Запустите двигатель и прогрейте его до включения вентилятора обдува радиатора.
