Снятие
Внимание! Если суппорт будет сниматься только для того, чтобы демонтировать тормозной диск, то тормозной шланг колесного тормозного цилиндра от суппорта не отсоединяйте, потому что после установки тормозную систему придется прокачивать. Закрепите суппорт на кузове с помощью проволочного крюка или проволокой. Тормозной шланг при этом не должен быть перекручен или натянут.
1. Отметьте краской положение задних колес на ступице. Это позволит при сборке установить отбалансированное колесо в прежнее положение.
2. Ослабьте болты крепления колес. Автомобиль при выполнении этой операции должен стоять на колесах.
3. Установите автомобиль на подставочные козлы и снимите задние колеса.

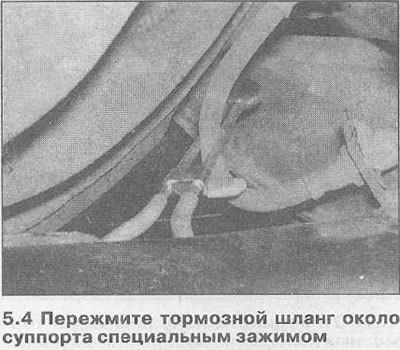

4. Пережмите тормозной шланг около суппорта специальным зажимом, если шланг будет отсоединяться (см. иллюстрацию). Рекомендуется также отвинтить крышку бачка тормозной жидкости, закрыть отверстие полиэтиленовой пленкой и навинтить крышку. Такой прием помогает минимизировать потерю тормозной жидкости при отсоединении шланга от суппорта.
5. Снимите тормозные колодки (см. соответствующую главу).

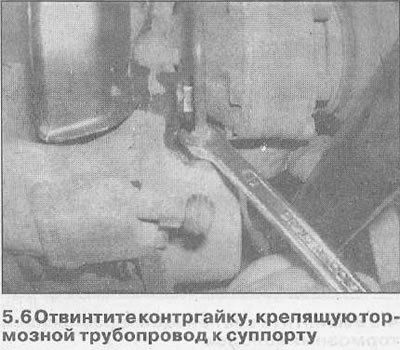

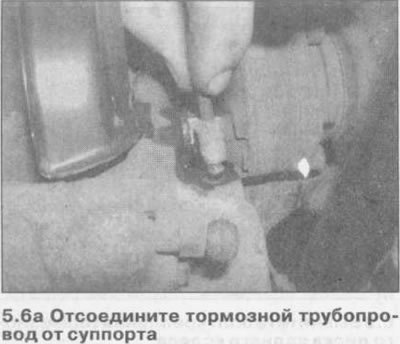

6. Отвинтите контргайку, крепящую тормозной трубопровод к суппорту, и отсоедините трубопровод (см. иллюстрации 5.6 и 5.6а).

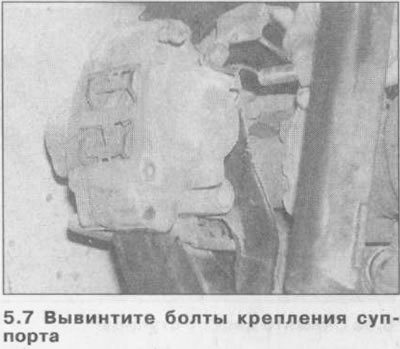

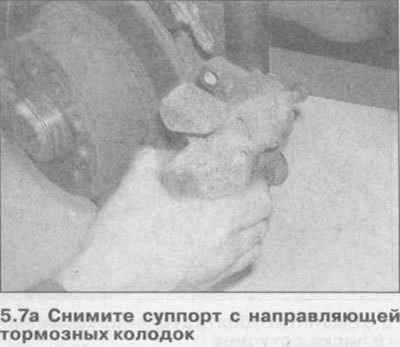

7. Вывинтите болты крепления суппорта и снимите суппорт с направляющей тормозных колодок (см. иллюстрации 5.7 и 5.7а).
Смотрите полную версию на сайте: Autoinstruction
Переборка
8. Очистите внешнюю поверхность суппорта.

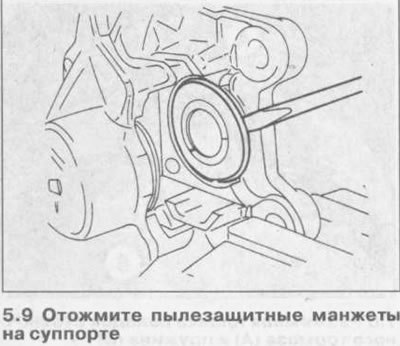

9. Отожмите пылезащитные манжеты на суппорте и выведите их из проточек поршня (см. иллюстрацию).
10. Установите между поршнями деревянную планку и продуйте цилиндр через входное отверстие, чтобы извлечь поршни из цилиндров. Если один из поршней выйдет раньше другого, извлеките его и закупорьте пустой цилиндр, чтобы мог выйти второй поршень.
11. Извлеките уплотнения поршней, не допуская повреждения стенок цилиндра.
12. Очистите поршни и цилиндры тормозной жидкостью и дайте им высохнуть. Осмотрите поршни и цилиндры на наличие повреждений, признаков износа и коррозии. При обнаружении данных повреждений, замените суппорт в сборе. Если суппорт пригоден для дальнейшей эксплуатации, приобретите ремонтный комплект деталей, который включает уплотнения поршней и пылезащитные манжеты, также тюбик пасты для тормозных цилиндров.
13. Нанесите небольшое количество пасты на поршни, их уплотнения и стенки цилиндров.
14. Установите уплотнения поршней в канавки цилиндров, затем аккуратно вставьте поршни, так чтобы они вошли в уплотнения. Возможно, поршни придется вставлять вращательным движением, чтобы они не застряли в уплотнениях.
Не вталкивайте поршни в цилиндры полностью, поскольку это затруднит установку пылезащитных манжет.
15. Установите пылезащитные манжеты сначала в канавки поршней, а затем на суппорт.
16. Установите на манжеты стопорные кольца.
17. Вдавите поршни в цилиндры, затем поверните их так, чтобы прорези были направлены вниз под углом приблизительно 23°. Это обеспечит правильное прилегание поршней к колодкам.
Установка
18. Закрепите на поворотном кулаке направляющую тормозных колодок, если она снималась. В этом случае болты крепления направляющей замените на новые и смажьте их защитной пастой, например, Loctite 243. Момент затяжки болтов 130 Нм.
19. Установите тормозные колодки.
20. Установите суппорт на направляющую тормозных колодок, вставьте болты крепления и затяните их усилием 30 Нм.
21. Подсоедините к суппорту тормозной трубопровод, затянув контргайку.
22. Снимите со шланга специальный зажим, удалите из под крышки расширительного бачка полиэтилен и прокачайте привод тормозной системы (см. соответствующую главу).
23. Установите колеса в соответствии с нанесенными при снятии метками и закрепите болтами.
24. Опустите автомобиль и затяните болты крепления колес, действуя в перекрестном порядке, с моментом 110 Нм.
Внимание! Несколько раз с силой выжмите педаль тормоза, пока не почувствуется сильное сопротивление. При выполнении этого действия происходит центрирование тормозных колодок и они самоустанавливаются в рабочее положение.
25. Проверьте уровень тормозной жидкости в расширительном бачке. При необходимости дополните до максимальной отметки.
26. Проверьте действие тормозной системы.
