2. Поместите контейнер под рулевой передачей для сбора пролитой жидкости.
3. Проверьте давление и возвратные трубки, затем открутите соединительные гайки и разъедините линии рулевой передачи. Закупорьте концы линий и входы рулевой передачи.
4. Затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и зафиксируйте на осевых подпорках.
5. На моделях с ABS снимите переднюю отводящую выхлопную трубу.

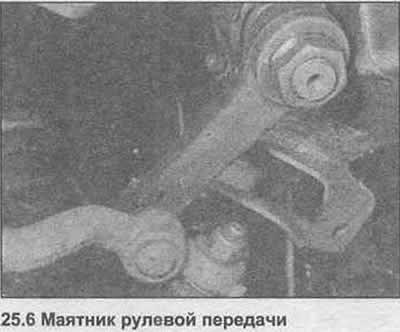

6. Открутите гайку, закрепляющую маятник рулевого управления к основанию рулевой передачи, затем подходящим экстрактором отделите рычаг от пазов на вале сектора (фото).

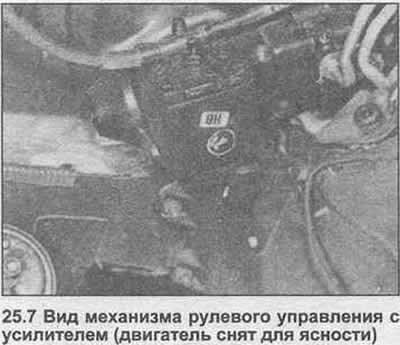

7. Открутите монтажные болты и гайку и достаньте рулевую передачу вниз из-под автомобиля (фото). Снимите все прокладки с верхней стойки. На некоторых моделях может быть необходимо сначала снять термостойкий щиток.
8. Открутите зажимной болт и снимите шарнирное соединение рулевой передачи.

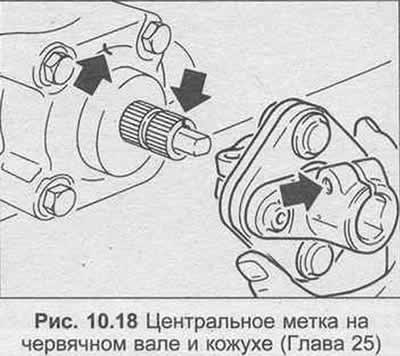

9. При установке, сначала поместите шарнирное соединение на пазах червячного вала, так, чтобы отверстие зажимного болта на стороне колонки муфты было горизонтально на верху, при этом червячный вал должен находится в центральном положении. Вал и кожух имеют метку, как показано на Рис. 10.18. Вставьте и зажмите зажимной болт, но проверьте, что резиновая крышка на рулевой передаче не нажата против кожуха.
10. Установите рулевой колесо в центральное положение и присоедините шарнирное соединение с внутренней колонкой.
11. Вставьте монтажные болты и вручную зажмите.
12. Установите прокладки, и вручную закрутите верхнюю монтажную гайку.
13. Зажмите верхний зажимной болт шарнирного соединения и монтажные болты рулевой передачи усилием затяжки, регламентированным Спецификацией.
14. Установите термостойкий щиток выхлопной трубы.
15. Установите маятник рулевого управления к валу и зажмите гайку усилием затяжки, регламентированным Спецификацией.
16. Установите переднюю отводящую выхлопную трубу на моделях, оборудованных ABS.
17. Опустите автомобиль на землю.
18. Снимите пробки, установите подающие и возвратные трубки и зажмите соединительные гайки усилием затяжки, регламентированным Спецификацией.
19. Установите облицовку на перегородку.
20. Проверьте и в случае необходимости дополните уровень жидкости в бачке тормозной системы с усилителем. Установите крышку.
21. Запустите двигатель на холостым ходу, поверните рулевое управление от замка до замка несколько раз, чтобы удалить воздух из системы, затем повторно проверьте и дополните уровень жидкости.
