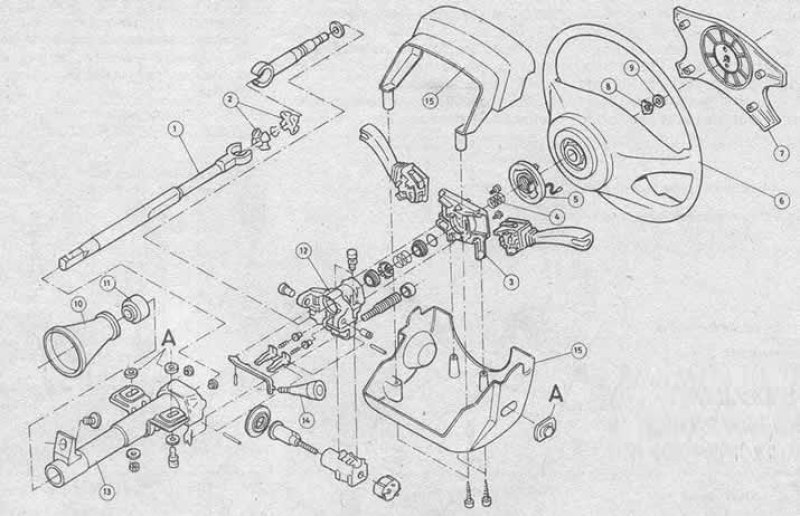

Рис.10.3 Вид рулевой колонки (Глава 1): 1. Внутренняя колонка; 2. Универсальный шарнир; 3. Кожух выключателя; 4. Пружина; 5. Контактное кольцо звукового сигнала; 6. Рулевое колесо; 7. Клавиша звукового сигнала; 8. Запирающий язычок; 9. Стопорная гайка; 10. Резиновый защитный чехол; 11. Нижняя втулка колонки; 12. Механизм регулировки высоты; 13. Внешняя колонка; 14. Рукоятка регулировки высоты; 15. Кожухи рулевой колонки

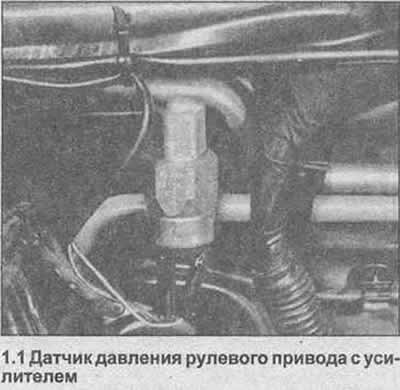

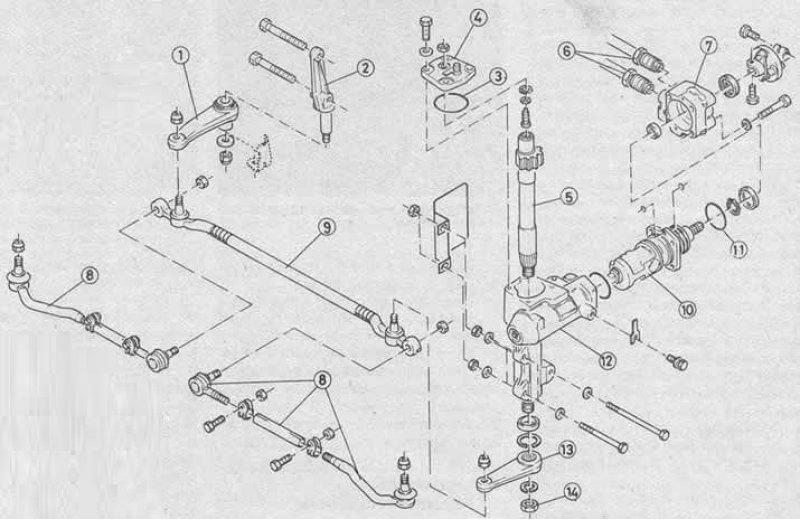

Рис. 10.4 Вид рулевого привода с усилителем (Глава 1): 1. Маятниковый рычаг; 2. Промежуточное зубчатое колесо; 3. Кольцевое уплотнение; 4. Облицовка; 5. Вал сектора; 6. Гайки муфты трубопровода; 7. Концевой кожух клапана управления; 8. Боковые рулевые тяги; 9. Центральная рулевая тяга; 10. Клапан управления; 11. Изоляция кольцевого уплотнения; 12. Кожух; 13. Маятник; 14. Гайка
